Толщина треугольника должна быть такой, чтобы корпус трубы с легким трением вращался между фанерными кругами. Тогда труба будет сохранять любое приданное ей положение.

Телескоп нужно установить на вертикальном толстом бруске, укрепленном на крестовине. На верхнем конце бруска, сбоку, прикрепите круглую обойму или трубку для вертикальной оси. Ось должна свободно вращаться в обойме.

Штатив ставится на прочный стол или на скамейку, врытую в землю

Для наблюдения в телескоп нужно выбрать спокойное место в саду или во дворе. Избегайте наблюдений с веранды: дрожание пола заставит прыгать изображение в трубе.

Близость электрических фонарей или пыльной дороги сильно ослабляет видимость изображения.

Смотря в телескоп одним глазом, обычно прищуривают другой. При длительных наблюдениях это очень утомляет. Важно приучиться смотреть в трубу, не закрывая другой глаз. Тогда можно подолгу производить наблюдения, не утомляя глаз.

И луну и планеты нужно наблюдать тогда, когда они поднимутся высоко над горизонтом. При низком положении никаких подробностей на их диске не увидите: мешают непрозрачность толстого слоя воздуха и испарения земли.

Наблюдая луну, можно зарисовать детали ее поверхности. Для этого нужно обзавестись альбомом и фонарем, дающим свет только на страницу альбома.

Рисунки делают мягким черным карандашом. Луна довольно быстро движется в поле зрения телескопа, но все же несколько минут она в нем остается. Это время и используется для зарисовки, после чего прерывают работу и поворачивают трубу.

Постройка складного аппарата требует больше времени, чем ящичного, но построить его не так трудно. Точного определения расстояния между линзой и пластинкой или пленкой, отнимающего много времени при постройке ящичного аппарата, здесь не требуется, так как объектив в складном аппарате подвижен. Мы выбрали формат аппарата 6,5X9 см. Этот аппарат удобен небольшим размером; снимки же не так малы и даже без увеличения легко смотрятся.

Материал для изготовления найдется в хозяйстве всякого юного техника. Готовыми придется купить только линзу и кассеты форматом 6,5 X 9 см. Кассеты имеются в продаже и стоят недорого, делать их самим сложно. Одну из кассет мы используем для изготовления рамки с матовым стеклом.

Линза нужна обыкновенная, очковая, плоско-выпуклая, силой +7,75 диоптрии, то есть с фокусным расстоянием примерно 13 см. Для удобства при покупке следует попросить сточить линзу, уменьшив ее диаметр до 25–30 мм. Толщина линзы значения не имеет.

Корпус — это плоская коробочка 1 (см. таблицу 5), одна из стенок которой сделана в виде дверки, откидывающейся на петлях вперед. Эту стенку 2 мы будем называть откидной.

Таблица 5. Конструкция складного фотоаппарата.

Противоположная стенка корпуса составлена из двух рамок, между которыми имеется промежуток в 4 мм. В верхней стенке корпуса, точно над этим промежутком, делается щель. Щель вместе с промежутком образует пазы для вдвигания рамки с матовым стеклом или кассет.

Откидная стенка скрепляется с нижней стенкой корпуса небольшими петлями; при этом необходимо, чтобы при открывании откидной стенки ее поверхность была строго перпендикулярна задней стенке корпуса. Для этого соприкасающиеся ребра откидной и нижней стенок корпуса нужно сточить под углом в 45°, как видно на рисунке разреза аппарата. Все части корпуса изготовляются из фанеры толщиной 4 мм.

Направляющие салазки 3. Вырезав из жест прямоугольник размером 66X110 мм, загните длинные стороны, и салазки готовы. Остается просверлить в них несколько маленьких отверстий для шурупов. По этим направляющим салазкам должна плавно и точно передвигаться стойка с объективом. Стойка должна двигаться по салазкам с некоторым трением, чтобы во время съемки она не сбилась с места, поэтому салазки надо сделать очень аккуратно.

Чтобы при складывании аппарата стойка объектива не болталась внутри корпуса, к нижней стенке корпуса прикрепите небольшой отрезок таких же салазок (4). Маленькими шурупами длинные салазки привинтите к откидной доске, а малые салазки — к нижней стенке корпуса.

Распорка 5. Точно по размерам, данным на рисунке, сделайте две распорки из алюминия или другого металла толщиной примерно 1,5 мм Для скрепления распорок с откидной доской выпилите два угольника 6 из того же материала.

Способ скрепления распорок с угольниками и места прикрепления угольников видны на рисунках Свободные концы распорок надо скрепить с боковыми стенками корпуса небольшими шурупами с полушаровыми головками Шурупы продеваются в прорезы распорок и ввинчиваются в боковые стенки корпуса изнутри.

Шурупы завинтите не до конца, чтобы они легко скользили вдоль распорок, а сами распорки стояли прямо, не были отогнуты к стенкам.

Теперь нужно укрепить пружины 7 под распорками Размеры могут быть взяты на-глаз Чтобы просверлить в стальной пружине отверстие для шурупа, ее надо отпустить: раскалить докрасна и медленно остудить Просверлив отверстие, пружину надо вновь раскалить докрасна и быстро опустить в воду.

Укрепив пружины под распорками, проверьте, как они работают Нажав большими пальцами обеих рук на распорки, закройте откидную стенку, а затем вновь откройте ее и оттяните до отказа Обе распорки должны при этом щелкнуть. Если щелчки произойдут одновременно и откидная доска станет точно под прямым углом к корпусу, без перекосов и качаний, можно считать, что работа выполнена хорошо.

Стойка 8 объектива представляет собой плоскую фанерную коробочку со съемной передней стенкой На внутренней поверхности стенки помещается механизм затвора. Снизу к стойке прикреплена металлическая скоба 9 с фигурно изогнутыми концами.

Стенки стойки делаются из фанеры толщиной 4 мм, а скоба — из металла (алюминия, латуни) такой толщины, чтобы концы скобы плотно вдвигались в пазы направляющей доски. Как видно на рисунках, скоба немного шире толщины стойки. Это сделано для большей устойчивости стойки при передвижении вдоль направляющей доски.

В передней (съемной) стенке стойки просверлите отверстие диаметром 10 мм. Точно против этого отверстия в задней стенке также просверлите отверстие диаметром 15–20 мм. Снаружи перед отверстием в передней стенке небольшими металлическими язычками или другим способом укрепите линзу. Важно, чтобы линза не качалась.

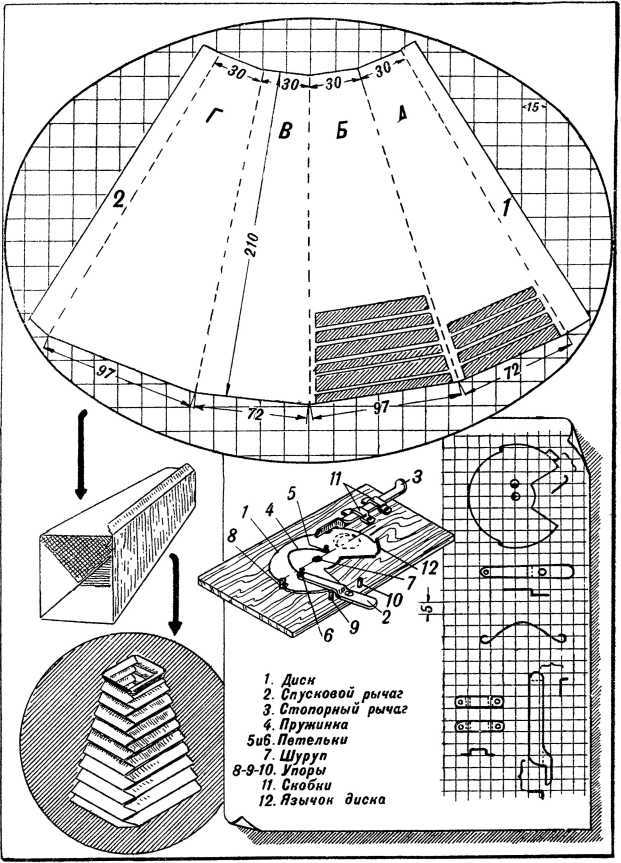

Механизм затвора показан на таблице 6.

Таблица 6. Мех и затвор складного фотоаппарата.

Он состоит из четырех основных деталей: диска 1, спускового рычага 2, стопорного рычага 3 и пружинки 4. С этого рисунка, пользуясь сеткой, перечертите форму и размеры деталей. Диск вырежьте из самой тонкой жести толщиной 0,2–0,3 мм, а рычаги — из более толстой, 0,4–0,6 мм. Пружинка — тонкая балалаечная струна (квинта). На рисунке видно, что пружинка на концах загнута колечками и насажена на два шпенька — 5 и 6. Шпенек 5 прикреплен к диску, а 6 — к концу спускового рычага 2.

Шпеньки — это маленькие отрезки медной проволоки длиной 3–3,5 мм и диаметром 1,5–2 мм. Чтобы колечки пружинки не соскакивали, на шпеньках надо выточить ребром трехгранного напильника маленькие канавки; с диском и со спусковым рычагом шпеньки можно скрепить клепкой или, что проще, припаять их.

Изготовив части затвора, приступите к сборке. Прикрепите диск маленьким шурупом в центре. Диск не должен качаться на шурупе, но следите, чтобы он мог легко вращаться. Поставив диск, вбейте упор 8 из маленького гвоздя или булавки. Откусите головку и оставьте торчащий конец длиной 2–3 мм.
