Получится якорь.

Спицу-ось с якорем поставьте около шурупа (рис. 6) так, чтобы якорь проходил над ним как можно ближе. Теперь, если в обмотку пустить ток, винт намагнитится у притянет якорь. В этот момент ток надо выключить, но якорь не остановится: он с разгона проскочит дальше, потому что винт размагнитился и больше не притягивает якоря. Когда якорь будет приближаться к винту другим концом, снова включите ток. Электромагнит опять дернет к.себе якорь, но вы опять выключите ток, якорь снова проскочит над винтом и будет вращаться все время, пока вы будете включать и выключать ток.

Конечно, включать ток руками неудобно. Да и какой это мотор, если нужно все время около него стоять и прикасаться к нему проволокой! Надо так придумать, чтобы ток сам прерывался, когда это нужно. И держать ось пальцами не годится. Нужно устроить рамку в виде буквы П, в которой стояла бы ось.

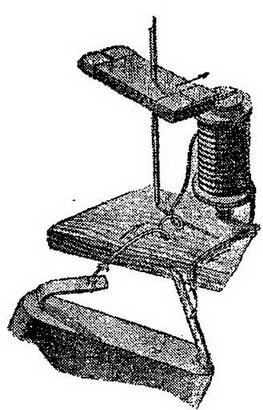

Рис. 6. Первый опыт вращения якоря.

Так можно соорудить мотор. Но лучше сделать его посильнее: добавить еще один винт с обмоткой. Тогда при включении тока винты-электромагниты будут тянуть якорь сразу за оба конца. При этом лучше поставить не два отдельных винта, а соединить их внизу жестяными полосками, чтобы получился подковообразный электромагнит.

Наш мотор (рис. 7) можно быстро сделать.

Из толстой фанеры или дощечки толщиной 0,5 см выпилите основание мотора — кружок диаметром 8 см.

Подберите два шурупа длиной по 4 см с плоскими головками.

Шурупы лучше взять толстые, диаметром примерно 4—6 мм. Если достанете длиннее, придется только удлинить стойки рамки, в которой держится ось. Палочки- стойки должны быть на 1,5 см выше концов винтов, ввернутых в дощечку. Их нужно хорошо укрепить. Выдолбите в основании два отверстия, промажьте внутри клеем и заколотите палочки (рис. 8).

Из жести вырежьте полоску длиной 9 см и шириной поменьше сантиметра (7—8 мм). Это будет перекладина для оси, или, как ее называют, „подшипник“. Загните полоску одинаково с обоих концов. Она должна плотно входить между палочками.

Вырежьте из жести еще две полоски шириной 1 см и длиной 4—5 см. Вставьте подшипник на место и оберните заготовленными полосками концы палочек. На рисунке 8 показано, как это нужно сделать. Там видно, что концы полоски подшипника загибаются кверху и не дают .разматываться тем полоскам, которые прикрепляют его к палочкам. При таком устройстве подшипник можно снимать, а это очень важно.

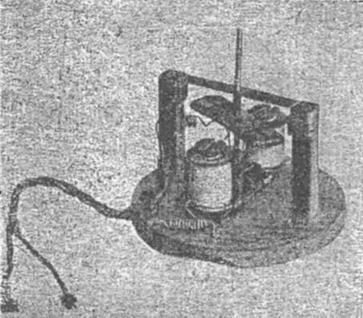

Рис. 7. Фото. Простейший электромотор.

Для оси -подберите вязальную спицу или жесткую проволоку. Можете взять обрезок велосипедной спицы, но вязальная удобнее: у нее острый конец. Точно в центре подшипника пробейте гвоздем или шилом отверстие, в которое будет вставляться ось. Отверстие должно быть таким, чтобы ось в нем вращалась легко, но не болталась.

Во всяком моторе есть две части: одна неподвижная, ее называют статор, другая вращающаяся — ротор. В нашем моторе статор — это дощечка с палочками, подшипником и электромагнитом, а ротор — ось с полосками и прерывателем тока.

Полоски ротора вырежьте из жести. Их должно быть десять штук. Длина полоски — 4,5 см, ширина—1,5 см. В центре каждой полоски пробейте отверстие по толщине оси. Когда пробьете, с одной стороны выйдет гладко, а с другой стороны, у краев отверстия, получатся зазубрины — заусенцы. Их надо убрать. Положите полоску на кусок железа заусенцами кверху и расплющите их молотком. Полоска станет гладкой, но отверстие уменьшится. Тогда снова пробейте его гвоздиком и опять расплющите. Повторите это несколько раз.

Заусенцев не будет, отверстие станет таким, что полоска туго наденется на ось. Соберите их все на оси и потуже оберните концы ниткой, проволокой или узенькими полосками жести.

Можете браться за самую трудную часть мотора — электромагнит.

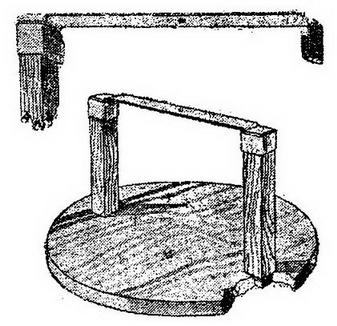

Рис. 8. Изготовление подшипника.

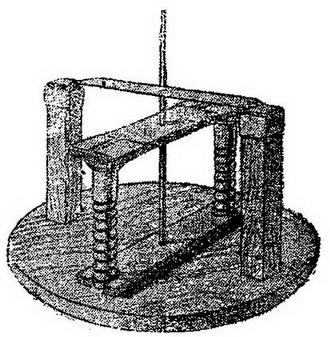

Рис. 9. Так должны стоять шурупы под якорем. Здесь же видна форма соединительных полосок.

Прежде всего наметьте на дощечке-основании места винтов. Головки винтов должны быть как раз под концами полосок ротора (рис. 9). Когда наметили места винтов, нарежьте из жести десять полосок шириной 1,5 сж и длиной 5 см. В этих полосках нужно сделать вырезы по концам так, чтобы в них туго проходили винты. Глубину вырезов подсчитайте сами. Посмотрите на рисунок 9, как лежат эти полоски, и тогда все будет понятно.

Отметьте на винтах, сколько остается места для обмотки, выверните винты и оклейте их одним-двумя слоями бумаги. Оклеивать нужно только там, где будет обмотка.

Если винты нужной вам длины оказались тонкими, придется до оклейки бумагой обмотать их жестяными лентами до толщины 6-8 мм.

Вырежьте из картона четыре кружка диаметром по 1,5 см, прорежьте в них отверстия, наденьте на винты и приклейте. Получатся катушки, на которые удобно наматывать проволоку.

Проволока для электротехнических приборов бывает разных диаметров, из разных материалов, но чаще всего изготовляется из меди. Она имеет такие обозначения: ПБр, ПБД, ПИЮ, ПШД, ПЭ, ПЗБО и другие. Эти обозначения легко расшифровать. Буква П всегда значит — проволока; буква Б указывает, что проволока изолирована (обмотана) бумажной ниткой, а буква Ш — шелковой ниткой. Если стоит буква О, значит один ряд ниток в изоляции, а если буква Д—два ряда ниток, один на другом. Буква Э обозначает, что проволока покрыта эмалью — эмалирована. Марка ПБД — это проволока, изолированная бумажными нитками в два ряда. Такая комбинация, как ПЭБО, обозначает: проволока эмалированная, сверху изолированная бумажной ниткой в один ряд. Так легко разобрать любое обозначение.

Для обмотки электромагнитов все равно, какой сорт проволоки взять, лишь бы она была изолированной и не толще чем 0,3 мм; можно взять 0,2 мм или 0,25 мм. Диаметр проволоки считается без изоляции.

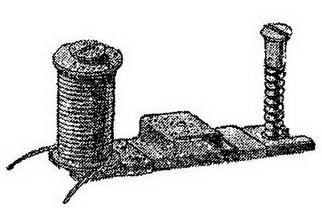

Рис. 10. „Скамеечка“ привязывается двумя полосками жести.

На каждый винт нужно намотать по 250—300 витков проволоки, аккуратно, виток к витку. -Конец обмотки завяжите ниткой, иначе проволока распустится.

Обмотанные винты можно ввернуть в основание, но сначала нужно еще сделать маленькое приспособление, для того чтобы ось правильно вращалась.

Вырежьте из жести полоску шириной 1,5 см и длиной 4 см. Изогните ее в „скамеечку“ и привяжите полосками жести или проволокой к пластинкам электромагнита (рис. 10). В центре „скамеечки“ проделайте отверстие по диаметру оси и поставьте все части на места.

Вверните винты и отрегулируйте положение полосок ротора на оси. Они должны проходить на расстоянии 1— 2 мм от головок винтов.

Чем меньше будет расстояние между полосками ротора и головками винтов, тем сильнее будет тянуть электромагнит, тем лучше, значит, будет работать мотор. Но очень близко подводить ротор тоже нельзя: в момент включения тока электромагнит так сильно притягивает полоски, что они изгибаются и задевают за головки винтов.

Когда после нескольких опытов подберете наилучшее расстояние между полосками и электромагнитом, закрепите якорь на оси.

Очистьте от изоляции кусок звонковой проволоки и намотайте на ось над полосками. Намотайте столько, чтобы ось можно было немного приподнять.

Остается только изготовить прерыватель тока. Как его сделать, видно на рисунке 11. Это просто проволочная рамка, прикрученная к оси.

Рис. 11. Под якорем прикручивается проволочная рамка прерывателя.
