Можете воткнуть в деревяшку четыре кнопки, укрепить над ними четыре плоские пружины (обрезки пружин от больших часов) и, нажимая то одну, то другую пару пружин, получать прямой и обратный ход мотора (рис. 69, справа).

На рисунке 70 дана схема соединений с переключением двухполюсным рубильником. Провода от источника тока и от обмотки статора присоединяются к ножам рубильника, провода от якоря — к зажимам. На схеме стрелками показаны ’ ножи, кружками — зажимы.

Совсем нетрудно придумать приспособление, автоматически переключающее мотор, когда модель доходит до конца линии.

Рис. 70. Схема переключения двухполюсным рубильником.

Якорь новой конструкции

Якорь — обычно самая сложная для изготовления часть мотора. Для наших моторов мы изготовляли якоря из полосок жести, но в таких якорях количество железа недостаточно, и из-за этого моторы работают хуже. Якоря многих настоящих машин собираются из штампованных кружков с вырезами, но юному технику такое дело .не под силу. Как же быть?

Мы попробуем сделать якорь так, как он еще никогда не делался: пустой железный якорь набить обрезками железной проволоки, гвоздями, железными опилками. Попробовали и получили замечательный результат: мотор работает отлично. Якорь такой конструкции легко изготовить любого диаметра, любой длины, любой формы. Форма нашего якоря—так называемая двух-Т-образная (рис. 71).

Рис. 71. Набивной якорь.

К двум очень тщательно вырезанным "щекам" припаиваются два полукруга. Затем впаивается П-образная часть. Получается не закрытая еще коробочка якоря. В эту коробочку набиваются обрезки мягкой железной проволоки по длине якоря и заливаются каким-нибудь лаком. Затем якорь нужно хорошенько потрясти, чтобы проволока плотно улеглась. Когда будут заполнены все уголки, можно закончить коробочку, припаяв вторую П-образную часть.

Если все сделать аккуратно, якорь будет работать так хорошо, что мало кто догадается, каким способом он изготовлен. Получается полное впечатление массивной точеной детали.

Готовый якорь покрывается лаком, вырезы оклеиваются бумагой и обматываются медной эмалированной проволокой диаметром 0,5—0,6 мм. С каждой стороны оси наматывается по 100 витков—всего, значит, 200 витков.

По такому же способу можно изготовить якорь с любым количеством полюсов.

Рис. 72. Последовательность изготовления пятиполюсного набивного якоря.

На ось надеваются два кружочка — "щеки" соответствующего диаметра с вырезами по количеству полюсов (на рисунке 72 показана трехполюсная "щека"). По ширине якоря вырезается полоска из жести такой длины, чтобы из нее можно было свернуть трубку, равную диаметру "щек". Аккуратно надвиньте трубку на "щеки", обкрутив сверху какой-нибудь проволокой или ниткой, чтобы края цилиндра плотно прилегали к "щекам". Места соединения как следует пропаяйте. Остается прорезать ножницами цилиндр в местах пазов. Затем нарежьте узкие полоски жести по длине якоря, а шириной — по длине кромки паза. Полоска сгибается по форме паза, закладывается в него и пропаивается. Для того 'чтобы потом можно было набить якорь железом, один паз не закрывайте. Теперь набейте якорь обрезками мягкой железной проволоки, залейте лаком, заложите последнюю пластинку в паз и пропаяйте.

Остается только отбалансировать якорь. Для этого положите его концами осей на ребра двух ножей, держа их в одной руке, илй на контрольный станочек, изображенный на рисунке 36.

Если одна сторона якоря будет перевешивать, осторожно просверлите в "щечке" противоположной стороны небольшое отверстие и забейте в него несколько кусочков проволоки. После того как якорь уравновесится, отверстие запаяйте.

Самодельный трансформатор

Больше ста лет назад знаменитый английский ученый Майкл Фарадей сконструировал прибор, который представлял собой прообраз первого в мире трансформатора.

Трансформатором он тогда не назывался — так его назвали через несколько десятков лет, — а свой прибор Фарадей сделал для опытов с индукцией электрических токов.

Дело было так. 24 ноября 1831 года Фарадей представил Королевскому обществу доклад, который назывался "Опытные исследования по электричеству".

Рис. 73. Кольцо Фарадея.

Это был замечательный доклад. Фарадей открыл то, что сейчас называется электромагнитной индукцией и что дало возможность изобрести динамомашину, а затем и электродвигатель— электромотор. В докладе Фарадея было описано множество опытов, и между ними вот какой.

Из мягкого круглого пруткового железа Фарадей свернул кольцо (рис. 73) и намотал на него две катушки — Л и В. Медная проволока катушек была хорошо изолирована. К концам катушки В Фарадей присоединил гальванометр. В тот момент, когда к концам катушки А была присоединена батарея элементов, стрелка гальванометра на мгновение резко отклонилась. Это было удивительно: ведь провода батареи никак не соединялись с обмоткой гальванометра, и катушки Л и В не были соединены ни между собой, ни с железным кольцом. Фарадей разомкнул цепь батареи, и успокоившаяся было стрелка гальванометра снова на мгновение резко отклонилась, но теперь уже в другую сторону.

Сколько раз ни включал и ни выключал Фарадей батарею, стрелка в эти моменты всегда резко отклонялась, а потом возвращалась в прежнее положение. Стрелка отклонялась только в моменты включения и выключения тока. Тогда не был еще известен переменный ток, каким мы пользуемся дома.

Ток городской сети непрерывно меняется. Значит, если мы его подведем к одной из обмоток кольца Фарадея, во второй обмотке будет непрерывно индуктироваться ток.

С помощью кольца Фарадея наш городской ток можно трансформировать — преобразовывать его напряжение и силу; поэтому прибор Фарадея впоследствии был назван трансформатором. В трансформаторе две обмотки; к концам первой мы подводим одно напряжение, а на концах другой, намотанной поверх или рядом с первой, получаем другое напряжение.

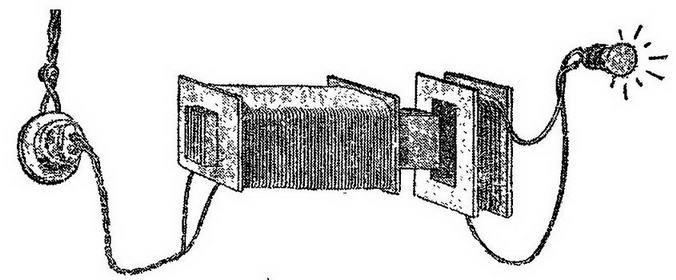

Рис. 74 Опыт с лампочкой.

Попробуйте проделать такой интересный опыт. Вырежьте из жести 50—60 полосок длиной по 90 мм и шириной 20 мм. Сложите их вместе и туго оберните бумагой. На эту пачку полосок приклейте поверх бумаги две картонные "щеки" на расстоянии 60 мм одна от другой. Намотайте на полоски 1500 витков медной изолированной проволоки диаметром 0,2 мм. Концы обмотки выведите толстыми проводами для включения в осветительную сеть.

Сделайте еще одну катушку в 150 витков провода диаметром 0,5—0,6 мм. Отверстие в этой катушке должно быть таким, чтобы она легко надевалась на сердечник первой катушки тонкого провода.

К концам второй катушки присоедините лампочку карманного фонарика, а первую катушку включите в осветительную сеть (рис. 74). Только не держите эту катушку включенной <в. сеть продолжительное время: она очень сильно нагревается, и проволока может перегореть.

Если поднести катушку с лампочкой к катушке, включенной в сеть, произойдет замечательное явление: волосок лампочки станет накаляться и наконец засияет белым светом. Это — индукция. Переменный ток первой катушки возбудил переменный магнитный поток, который создал переменный ток во второй катушке. Это — трансформатор. Так мы можем трансформировать — преобразовывать — переменный ток в зависимости от того, сколько витков намотано на катушки. Если на второй катушке меньше витков, чем на первой, напряжение на ее концах будет во столько раз меньше, во сколько раз меньше витков на ней.
