Рис. 44. Появилась новая цель — это подводная лодка выпустила имитатор при уклонении от преследования.

Некоторые имитаторы снабжены устройством, создающим шум, напоминающий шум винтов подводной лодки. Такой имитатор может несколько часов самостоятельно передвигаться, имитируя маневр уклоняющейся подводной лодки. Длина имитатора более трех метров, диаметр около 0,5 метра. Маневрирует имитатор по сигналам программного механизма.

Малоопытный гидроакустик может переключиться на работу по ложной цели, а в это время подводная лодка уйдет от преследования.

Ложную цель можно создать также очень простым способом — выпуском воздушного пузыря. Мелкие пузырьки воздуха, как мы знаем, хорошо отражают ультразвук, что может временно дезориентировать гидроакустика.

В иностранных флотах проводятся опыты по уменьшению отражающей способности ультразвука подводной лодки, для чего корпус ее покрывают специальными противоотражающими покрытиями, которые поглощают более 90 процентов ультразвуковой энергии. Недостатком таких покрытий является то, что они обладают большим поглощающим свойством только для определенных частот, а для других частот отражающие свойства могут возрасти.

До появления гидроакустических станций поиск подводных лодок производился зрительными средствами. Вооруженные биноклями наблюдатели внимательно следили за горизонтом: не появится ли перископ подводной лодки, которая также не имела гидроакустической станции и вынуждена была выходить в атаку по данным наблюдения в перископ.

С появлением гидроакустических станций отпала необходимость подводным лодкам поднимать перископ над поверхностью моря. Следовательно, подводную лодку можно обнаружить только гидролокатором.

При поиске подводной лодки гидроакустическая станция надводного корабля работает в режиме эхопеленгования, т. е. через определенные промежутки времени делаются посылки ультразвуковых сигналов.

Поиск ведется при вращении вибратора с левого борта к носу, а затем то же с правого борта и т. д. Такой поиск называется симметричным поиском (рис. 45, а). Шаг поиска может быть различным, например, 5 или 10°. После каждой посылки акустическая система поворачивается на соответствующий угол.

Если вероятность обнаружения подводной лодки больше с какого-нибудь борта, то ведется асимметричный поиск (рис. 45, 6), т. е. с одного борта сектор увеличивается, а с другого уменьшается.

При вероятности появления подводной лодки прямо по курсу поиск ведется с перекрытием носовых курсовых углов (рис. 45, в). В этом случае носовой сектор обследуется дважды.

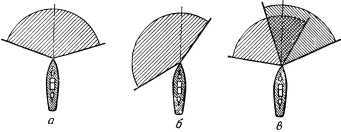

Рис. 45. Виды гидроакустического поиска подводной лодки: а — симметричный; б — асимметричный; в — с перекрытием носовых курсовых углов.

При поиске шагом 5 или 10° на обследование сектора уходит много времени. Пока гидроакустик ведет поиск с одного борта, подводная лодка может приблизиться с другого борта на дистанцию торпедного залпа. Поэтому поиск подводных лодок более выгодно вести гидролокационной станцией кругового обзора. Такая станция не только обеспечивает быстрое обследование сектора, но и обнаруживает одновременно все цели, которые могут оказаться в зоне действия станции.

При попадании подводной лодки в зону действия гидролокатора от нее отразятся ультразвуковые волны и гидроакустик услышит эхо. После получения эха от второй посылки гидроакустик докладывает командиру корабля направление на цель и дистанцию до нее.

Получив приказание классифицировать контакт, гидроакустик определяет протяженность цели, тон эха, изменение пеленга и четкость записи на рекордограмме. Пеленгуя левый и правый срезы, он определяет средний пеленг на цель и докладывает командиру корабля.

Гидроакустик подводной лодки в это время тоже не бездействует. Он внимательно пеленгует шум винтов преследующего корабля и докладывает командиру подводной лодки направление и по силе звука ориентировочно определяет, сближается корабль или удаляется.

Кроме того, гидроакустик подводной лодки пеленгует ультразвуковые посылки, излучаемые гидролокатором преследующего корабля, что позволяет определить не только направление, но и ориентировочную дистанцию до него. Опытный гидроакустик подводной лодки может также определить, на каком расстоянии рвутся глубинные бомбы и какого они калибра.

Гидроакустики двух кораблей (надводного и подводного) состязаются между собой в умении, опыте, хладнокровии, выдержке. В подводной борьбе побеждает опыт и воля к победе.

Гидролокационной станцией можно обнаружить не только подводную лодку, а и маленькие, но исключительно опасные для всех кораблей контактные мины. Раньше надводные корабли совершенно были беспомощны при плавании в районах, не очищенных от мин, а подводные лодки форсировали минные поля с ежесекундным ожиданием взрыва. Гидролокация позволила определять заранее места, где выставлены контактные мины. А если место постановки мин определено, их всегда можно обойти.

Обнаружить мины труднее, чем подводную лодку, так как эхосигнал от мины очень слаб, и на рекордере запись тоже будет слабой (рис. 46).

Рис. 46. Запись на рекордограмме от мин.

«Атака подводной лодки!» — раздается команда командира корабля. Все занимают свои места: для каждого боевого расчета, боевого номера строго определены боевые функции (обязанности). Особенно ответственные обязанности при атаке подводной лодки у расчета противолодочной обороны (ПЛО), куда входят командир корабля, офицер ПЛО, гидроакустик и посты сбрасывания глубинных бомб и бомбометов.

В атаке подводной лодки принимает участие также расчет боевого информационного поста, где обобщают, анализируют и оценивают обстановку.

Атака подводной лодки длится всего несколько минут, но напряженность каждого боевого номера достигает предела. Особенно напряженно работает гидроакустик. Он поддерживает контакт с подводной лодкой, не теряя его даже на несколько секунд, и непрерывно выдает данные командиру корабля: пеленг, дистанцию, тон эха, протяженность цели.

Гидроакустик в это время превращается как бы в аппарат слуха, ничто его не должно отвлекать. Он должен своевременно заметить ложный маневр цели, не потерять цель, увлекшись ложной целью, кроме того, следит за маневрированием своего корабля.

И вот отметки на рекордограмме приближаются к нулю. Наступает наиболее ответственный период — последняя фаза атаки.

Результат напряженной работы расчета ПЛО скоро будет известен всем.

— Мгновенное эхо, — докладывает гидроакустик, а через несколько секунд следует одна за другой команды «Первая!», «Вторая!», «Третья!». Это значит, что сейчас будут сброшены три серии глубинных бомб.

Едва прозвучали последние слова команды, как корабль резко вздрагивает, за кормой корабля трижды взбугривается вода — взорвались глубинные бомбы (рис. 47).

Рис. 47. По данным гидроакустика глубинные бомбы сброшены, подводная лодка поражена.

Борьба не окончена. Гидроакустик восстанавливает контакт с подводной лодкой, командир корабля повторяет атаку и, может быть, еще не один раз.

Но что это? На поверхности моря появились маслянистые пятна и плавающие предметы — глубинные бомбы попали в цель. Однако гидроакустик неоднократно проверяет: не коварность ли это врага, нарочно выпустившего масло и выбросившего предметы, чтобы обмануть корабль ПЛО ложным потоплением лодки, Корабль ПЛО еще много раз обходит подозрительное место. Звуков не слышно, гидролокатором лодка не обнаруживается. Командир корабля поздравляет экипаж с победой.
