При получении отраженного эха от подводного препятствия гидроакустик докладывает командиру корабля об опасности.

Разговор под водой

Если можно слышать звуки в воде, значит можно и разговаривать, тем более, что под водой в этом есть большая необходимость. Как переговорить командиру одной подводной лодки с командиром другой или командиру надводного корабля с командиром подводной лодки? Проводная связь исключается, радиоволны под водой использовать нельзя. На помощь в этом случае приходит ультразвук.

Если замыкать цепь питания реле приема — передачи телеграфным ключом, то излучение ультразвуковой энергии будет происходить во время нажатия ключа.

Используя азбуку Морзе, можно свободно переговариваться при помощи гидролокаторов, установленных на корабле и подводной лодке. При этом нужно соблюдать правило: когда один работает на передачу, другой работает только на прием. Одновременная работа на передачу недопустима.

Необходимо отметить, что скорость переговоров по азбуке Морзе гидролокаторами значительно меньше, чем по радио. Для ускорения передачи наиболее ходовых фраз используют переговорные таблицы.

В последние годы за рубежом созданы специальные гидроакустические станции связи, при помощи которых можно вести переговоры голосом в телефонном режиме, т. е. разговаривать, как по обычному телефону (рис. 41).

Звуки в морских глубинах - i_043.jpg

Рис. 41. Телефонный разговор под водой.

Иногда недостаточно сделать вывод, что обнаружена подводная лодка, нужно еще определить, своя это подводная лодка или противника. Для этой цели подводный корабль дает кодированный запрос, на который подводная лодка должна ответить кодированным ответом. Ответ правильный — подводная лодка своя; ответ неправильный или нет никакого ответа — подводная лодка противника.

Раньше запросы и ответы делались обычными гидролокаторами при помощи азбуки Морзе. По данным зарубежной печати, в последнее время на подводных лодках устанавливаются специальные станции связи и опознавания.

Гидроакустика помогает промыслу

Гидроакустические приборы широко применяются в рыбном промысле. Рыболовные суда оборудуются гидроакустическими приборами, простейшим из которых является обычный эхолот.

Косяки рыбы часто достигают больших размеров и передвигаются с довольно большой скоростью. Поэтому важно своевременно обнаружить скопление рыбы и в нужном районе расставить сети.

При работе эхолота ультразвуковые волны, отраженные от рыбы, записываются на специальной бумаге. По характеру записи можно судить о плотности косяков, их размерах, а также узнать глубину, на которой находится рыба.

Интересно отметить, что ультразвук отражается не от тела рыбы, а от плавательного пузыря, наполненного воздухом.

Совсем недавно гидроакустические приборы начали применять не только для обнаружения косяков рыбы, но и для определения ее разновидностей.

Мы уже знаем, что различные животные и рыбы издают звуки, а точнее, ультразвуки различной частоты.

Рыбы издают ультразвуки определенной частоты, присущие каждой породе. Вот этим и воспользовались современные рыбаки; при помощи специальных приборов, опущенных в воду, они обнаруживают таинственные голоса и определяют породу рыб.

Если внимательно прослушать очень слабые «голоса» различных рыб, усиленные гидроакустическими приборами, можно отличить сельдь от кильки. Сельдь издает звуки, на-поминающие чириканье птиц, а звуки, издаваемые килькой, воспринимаются как непрерывное гудение.

Более всего говорливы горбыли, они даже переговариваются между собой, издавая звуки, напоминающие перестукивание.

Наиболее широко используются гидроакустические приборы в рыбном промысле в открытом океане.

КТО ПОБЕДИТ?

Цель или ложное эхо

Гидроакустика помогает ловить рыбу, но рыба иногда «подводит» гидроакустика при поиске подводной лодки. При большой плотности рыбы в косяке эхо бывает настолько четким, что его можно принять за эхо от подводной лодки.

Но не только рыба вводит в заблуждение гидроакустика при поиске подводной лодки. Затонувшие корабли, подводные скалы, кильватерную струю также иногда принимают за подводную лодку.

Можно ли уверенно отличить цель, т. е. подводную лодку от ложной цели? Как бы ни были совершенны приборы, они не смогут этого сделать. Эту задачу выполняет гидроакустик, который при обнаружении эха классифицирует его по нескольким признакам. Такими признаками могут быть протяженность цели, тон эха и изменение пеленга (направления) на цель.

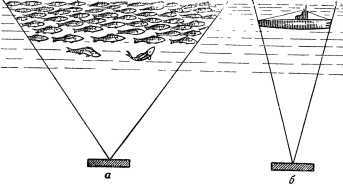

Протяженность цели — первый характерный признак, позволяющий отличить подводную лодку от ложной цели. Протяженность цели измеряется в градусах, а определяется пеленгованием (определением направления) левого и правого срезов цели. Подводная лодка имеет небольшую протяженность (рис. 42, б). Если протяженность цели большая (рис. 42, а), можно сделать вывод, что это не подводная лодка, а ложная цель, например, косяк рыбы или подводное препятствие.

Звуки в морских глубинах - i_044.jpg

Рис. 42. Протяженность цели: а — косяка рыбы; б — подводной лодки.

Тон эха позволяет определить, движется ли цель или она неподвижна. Изменение тона эха свидетельствует о том, что цель движется. Однако не всегда нужно делать окончательный вывод по этому признаку, так как подводная лодка может следовать курсом, параллельным курсу надводного корабля, в этом случае тон эха не будет изменяться. По тону эха можно определить и ориентировочное направление движения подводной лодки, используя эффект Допплера.

Изменение пеленга на цель также свидетельствует о том, что цель подвижна. Но при определении изменения пеленга необходимо учитывать перемещение своего корабля относительно цели.

Для более полной и уверенной классификации контакта включается рекордер. По записи на рекордограмме можно определить относительную скорость, а зная скорость своего корабля, можно вычислить скорость цели. Кроме того, запись на рекордограмме от подводной лодки имеет четкую форму с ровным левым срезом (рис. 43, а). При ложном эхе, например, от косяка рыбы, запись нечеткая, прерывистая, а ее левый срез имеет извилистую форму (рис. 43, б).

Звуки в морских глубинах - i_045.jpg

Рис. 43. Запись на рекордограмме: а — от подводной лодки; б — от косяка рыбы.

Иногда гидроакустик переходит из режима эхопеленгования в режим шумопеленгования и прослушивает наличие шумов от винтов подводной лодки или вспомогательных механизмов.

Классификация контакта — очень сложный и ответственный процесс в работе гидроакустика. Навыки в быстрой и уверенной классификации контакта вырабатываются годами практической работы в море.

Обманный маневр

Ложная цель может быть не только природной, но и специально созданной. Если подводная лодка обнаружена, командир ее будет принимать все меры к тому, чтобы оторваться от преследования. Прежде всего применяется специальный маневр уклонения, предусматривающий резкие изменения курсов и скорости.

По данным зарубежной печати, подводные лодки оборудуются специальными устройствами — имитаторами, создающими ложные цели.

Уклоняющаяся от преследования подводная лодка выпускает с кормовой части имитатор цели, хорошо отражающий ультразвук (рис. 44).

Звуки в морских глубинах - i_046.jpg
