В последние годы в США делают обтекатели из пластических масс, обладающих большой прочностью и хорошей звукопроводимостью.

При работе гидролокатора обтекатель опускается ниже киля, а после окончания работы поднимается вверх в специальный отсек так, чтобы он не выступал ниже днища.

Опускается и поднимается обтекатель подъемно-опускным устройством, состоящим из электродвигателя, редуктора и пульта управления.

На некоторых проектах надводных кораблей зарубежных флотов обтекатели закреплены постоянно в носовой части в виде овальных выпуклостей. В этом случае в подъемно-опускном устройстве нет необходимости (рис. 32, 6).

Рис. 32. Обтекатель: а — опускающийся при работе; б — закрепленный неподвижно.

Для вращения преобразователя служит поворотное устройство, состоящее из электродвигателя с редуктором. Управление поворотным устройством дистанционное с пульта управления.

Генератор собран на специальных генераторных лампах большой мощности, аноды, сетки и накалы которых питаются от специального преобразователя (агрегата).

Генератор вырабатывает электрические колебания определенной частоты, которые поступают на преобразователь и излучаются в водную среду уже в виде акустических колебаний.

Реле приема — передачи представляет собой электромагнитное реле с несколькими группами контактов. Реле приема — передачи при посылке ультразвукового сигнала подключает генератор к преобразователю (рис. 33, a), a при приеме отраженного эха — преобразователь к усилителю (рис. 33, 6).

Рис. 33. Принцип работы реле приема — передачи: а — при излучении; б — при приеме.

Усилитель служит для усиления и преобразования очень слабых электрических сигналов, поступающих от преобразователя. Усилитель состоит из нескольких каскадов и собран на усилительных лампах. Один из каскадов представляет собой гетеродин (маломощный генератор), при помощи которого ультразвуковая частота преобразуется в звуковую. С выхода усилителя сигналы поступают на рекордер и индикаторные приборы (телефоны, громкоговоритель, электронный отметчик).

Рекордер служит для графического воспроизведения отраженных сигналов, измерения расстояния до целей, определения относительной скорости сближения с целью и выработки данных для атаки подводной лодки. Кроме того, рекордер управляет работой реле приема — передачи, а следовательно, посылками ультразвуковых сигналов.

Основные элементы рекордера — каретка с записывающим пером (рис. 34) и посылочными контактами, лентопротяжный механизм с электрохимической бумагой и решающее приспособление со шкалами и линейкой.

Рис. 34. Рекордер.

Лентопротяжный механизм протягивает сверху вниз специальную бумагу, чувствительную к электрическому току, под воздействием которого на ленте появляются темные отчетливые отметки. При работе рекордера бумага перемещается непрерывно с постоянной скоростью.

При включении рекордера подается питание на электромагнитную муфту, которая начинает передвигать каретку слева направо. В самом начале движения каретка своими контактами замыкает посылочные контакты, через которые подается питание на реле приема — передачи, в результате чего преобразователь подключается к генератору. Посылочные контакты замыкаются на незначительное время (10—100 микросекунд), в течение которого ультразвуковые колебания излучаются в воду.

Каретка продолжает передвигаться с постоянной скоростью, пропорциональной скорости распространения звука в воде.

С приходом эха от цели электрический сигнал с преобразователя через усилитель поступает на перо каретки, в результате чего через бумагу проходит ток, оставляя на ней темную отметку. Расстояние от левого края бумаги до отметки будет соответствовать расстоянию до цели в масштабе шкалы, которая расположена горизонтально над бумагой.

При подходе каретки к правому срезу бумаги замкнутся возвратные контакты, обесточится электромагнитная муфта и каретка возвратится в исходное левое положение, и далее циклы будут повторяться.

В результате многократного передвижения каретки на бумаге возникнет много отметок, расположенных одна над другой. Если расстояние до цели будет уменьшаться, то каждая очередная отметка соответственно будет располагаться ближе к левому срезу (рис. 35, а), а при увеличении расстояния до цели каждая очередная отметка будет удаляться от левого среза (рис. 35, б). На бумаге рекордера возникнет трасса, которая может иметь наклон в ту или другую сторону. Если трасса будет вертикальной, расстояние до цели не изменяется (рис. 35, в).

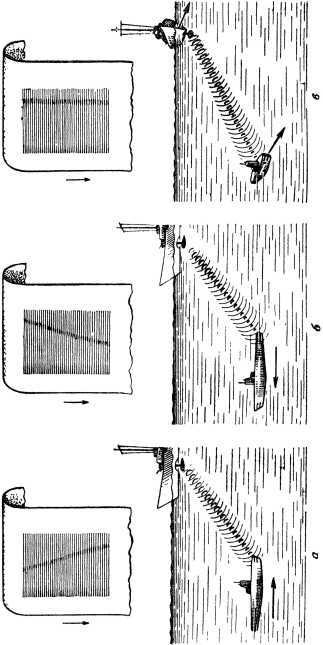

Рис. 35. Характер записи на рекордограмме: а — при сближении; б — при удалении; в — при неизменном расстоянии.

Таким образом, по характеру записи на бумаге рекордера можно определить, сближается цель или удаляется, а приложив линейку вдоль трассы, определить относительную скорость сближения.

Кроме того, по характеру записи можно классифицировать контакт, т. е. отличить цель от ложной цели.

Решающее приспособление рекордера позволяет выработать необходимые данные для использования противолодочного оружия. По этим данным подается команда на пост бомбометов и глубинных бомб.

Автомат посылок служит для управления посылками при поиске цели до ее обнаружения. При работе автомата посылок рекордер выключают, чтобы не создавать перенапряженный режим в работе рекордера и излишне не расходовать электрохимическую бумагу.

Автомат посылок очень прост по устройству и представляет собой реле, конденсатор и несколько сопротивлений, различных по величине. В зависимости от того, какое сопротивление подключено, конденсатор будет разряжаться быстрее или медленнее. Время разряда конденсатора через то или иное сопротивление определяет интервал между посылками.

При включении автомата посылок заряжается конденсатор. В это время через контакты автомата посылок подается питание на реле приема — передачи. Как только конденсатор зарядился, контакты разрываются, реле приема — передачи обесточивается и посылка прекращается. Время заряда конденсатора соответствует длительности посылки.

После разрыва контактов конденсатор начинает разряжаться через сопротивление.

На время разряда конденсатора преобразователь подключен к усилителю, т. е. гидролокационная станция работает на прием. Как только конденсатор разрядился, замыкаются контакты автомата посылок, начинает заряжаться конденсатор и подается питание на реле приема — передачи, и опять происходит посылка. Эти циклы повторяются непрерывно автоматически.

Чтобы изменять интервал между посылками, в автомате посылок имеется несколько сопротивлений, различных по величине. Если оператор подключит самое большое сопротивление, конденсатор будет разряжаться дольше и интервал между посылкой будет большим.

При большем интервале между посылками звук распространится на большее расстояние, а следовательно, зона обследования будет больше.

Малые цели, например мины, обнаруживаются гидролокационной станцией на значительно меньших расстояниях, чем подводная лодка, поэтому большой интервал между посылками нецелесообразен. В этом случае оператор подключает в автомате посылок меньшее сопротивление, конденсатор будет разряжаться быстрее и интервал между посылками сократится.

С приходом эха от цели оператор примет его на слух в виде короткого слабого звука. Чтобы классифицировать цель, оператор сразу включает рекордер, одновременно выключив автомат посылок.
