Рис. 2.1. Структура 16-разрядного процессора

Рис. 2.2. Организация работы одного процессора

Для того чтобы не увеличивать габариты компьютера и ускорить его работу, процессоры стали делать многоразрядными: Intel 8086, 80186 и 80286 работали с 16-разрядными числами, а начиная с Intel 80386 процессоры стали 32-разрядными. Теперь подошло время 64-разрядных процессоров.

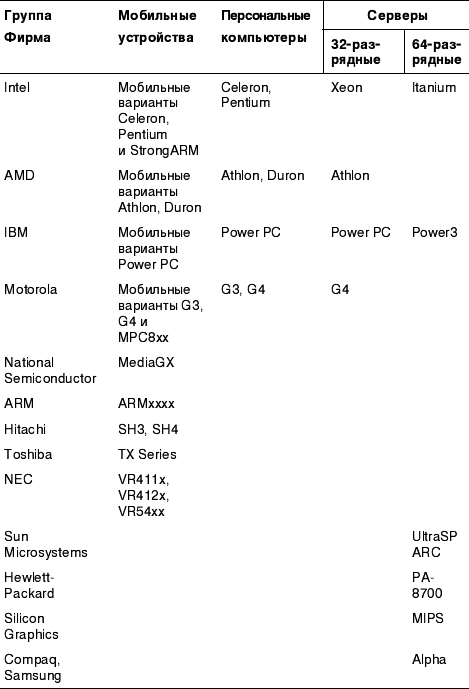

Сегодня можно выделить три основных класса компьютеров: мощные серверы и суперкомпьютеры; персональные компьютеры (PC), мобильные компьютеры. Некоторые компьютеры находятся на «границе» между классами. Так, мощные рабочие станции по своим характеристикам ближе к серверам, хотя предназначены для персонального использования, как PC. Соответственно, выпускается три группы микропроцессоров, каждая из которых ориентирована на свой класс компьютеров. В табл. 2.1 приведена классификация основных выпускаемых сегодня процессоров.

Современные процессоры имеют центральную часть (ядро), окруженную дополнительными узлами. На одном кристалле, кроме процессора, находятся также сопроцессор (обеспечивающий работу с числами с плавающей точкой), схемы работы с группами операндов, кэш-память (объемом до нескольких мегабайт) и другие узлы. Реально собственно процессор (его ядро) занимает на кристалле не более 10 % площади. Одно ядро может использоваться для процессоров, ориентированных на различные сегменты рынка. Сегодня процессоры характеризуются следующими параметрами:

• количество транзисторов в одном кристалле превосходит 40 миллионов;

• частота работы – 2 ГГц;

• разрядность обрабатываемого слова – 32 или 64;

• число инструкций – превысило 200.

И вот в своем поступательном движении процессор достиг определенного предела[28]. И, естественно, стал трансформироваться, причем сразу в трех направлениях.

Во-первых, на одном кристалле стали размещать сразу несколько процессоров. Такое построение является идеальным для создания многопроцессорных компьютеров[29]. Двухпроцессорные кристаллы выпускают IBM и Sun. Intel также сообщил о начале работ над микросхемой, включающей два процессора, каждый из которых имеет свою кэш-память и общий кэш второго уровня.

Во-вторых, процессор стал включать в себя дополнительные устройства, такие как звуковые схемы, устройства для работы с графикой, узлы ввода/вывода информации и другие элементы, позволяющие значительно сократить число электронных компонентов в компьютере. Такое решение очень актуально для мобильных устройств. В процессоре MediaGX (National Semiconductor), сделанном по идеологии PC-on-a-chip (компьютер на кристалле), к ядру добавлены контроллеры памяти и видеоускоритель. Здесь же находится кэш-память объемом 64 Кбайт.

Третье направление связано с дальнейшей интеграцией. К микропроцессору (CPU) были добавлены необходимые для компьютера устройства. В результате на одном кристалле реализован микрокомпьютер, который состоит из:

• микропроцессора, предназначенного для обработки информации;

• постоянной памяти (RAM), в которой записаны операционная система и рабочие программы;

• оперативной памяти (ROM), служащей для хранения промежуточных данных;

• энергонезависимой памяти (EEPROM), в которой размещаются данные, изменяющиеся относительно редко;

• системы контроля времени (TIME);

• системы ввода-вывода данных (I/O).

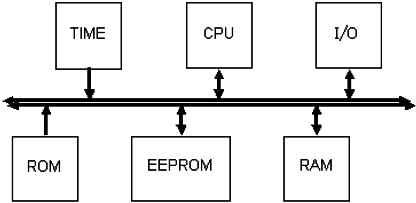

На рис. 2.3 показана структура микрокомпьютера и организация связи между его элементами.

Рис. 2.3. Структура микрокомпьютера

Именно эти устройства сегодня применяются в самых различных изделиях как бытовых[30], так и производственных. Такие же микрокомпьютеры используются в интеллектуальных банковских карточках[31] и мобильных телефонах[32]. Микрокомпьютеры, как правило, решают ограниченный круг задач. Поэтому их программное обеспечение неизменно и находится в RAM. Все мы, пользователи бытовых приборов или промышленных установок, не знаем, какой конкретно микрокомпьютер здесь установлен. Да это и не важно, главное – чтобы он обеспечивал эффективное управление. Сегодня микрокомпьютеры выпускают многие фирмы. Наибольший объем производства у фирм Motorola, Intel, National Semiconductor, Hitachi, STMicroelectronics (SGS-Thomson), Texas Instruments, Philips.

Мобильные устройства условно делятся на два класса: мобильные и карманные компьютеры. В мобильных компьютерах используются, как правило, процессоры, аналогичные тем, что устанавливаются в настольные с несколько меньшим быстродействием и потому потребляющие меньше энергии.

В карманных компьютерах (КПК – карманные персональные компьютеры) и смартфонах, кроме мобильных вариантов процессоров для настольных систем, применяются и специфичные процессоры, в том числе: SH3, SH4 (компании Hitachi), ТХ Series (Toshiba), VR41 lx, VR412x, VR54xx (NEC).

Особо необходимо выделить архитектуры ARMv6 (компании ARM). Процессоры на основе этого ядра выпускают несколько компаний, в частности Intel. Новые высокопроизводительные процессоры малой мощности будут применяться Intel в микроархитектуре Intel XScale, рассчитанной на сетевой, автомобильный, беспроводный сегменты IT-рынка и рынок КПК. Ядро ARM – ключевое звено открытой архитектуры Intel Personal Internet Client Architecture (Intel PCA) для мобильных Internet-устройств. Уже несколько компаний, выпускающих мобильные устройства, поддержали технологию РСА, том числе Compaq и Symbian.

В настоящее время выпускаются два больших класса персональных компьютеров: IBM PC и Macintosh. В них используются разные процессоры (вернее – процессоры с различной структурой ядра). Количество работающих компьютеров различно: IBM PC примерно в 12–15 раз больше, чем Macintosh[33].

В компьютерах типа IBM PC используют процессоры (микропроцессоры), первоначально разработанные фирмой INTEL. Раньше каждый тип процессора имел свое обозначение, номер которого оканчивался цифрами 86: 18086 (полное обозначение INTEL8086), 18088, i80186, i286, i386, i486. В настоящее время выпускаются процессоры, имеющие обозначение PENTIUM. В табл. 2.2 приведены сравнительные характеристики основных процессоров, выпускаемых фирмой Intel.

Частота работы процессора определяет скорость обработки данных. Этот параметр особенно важен для выполнения задач, в которых выполняется большое количество арифметических и логических действий, в частности трехмерной графики или видеоизображений. Современная работа с музыкой требует не только обработки звуковых данных, но и сопровождается выводом на монитор нотной партитуры и другой визуальной информации. Поэтому при серьезной работе со звуком, например при сочинении музыки, также требуется быстродействующий процессор. И наконец, игры, в которых используется и графика, и музыка. От быстродействия процессора зависят и частота смены кадров («гладкость» движения персонажей игр), и количество персонажей (например, «монстров»), которые участвуют в игре.
