За отвод тепла от активных элементов GIGABYTE GA-P55A-UD7 отвечает Hybrid SILENT-PIPE 2 – комбинированная система, сочетающая крупные радиаторы с эффективными тепловыми трубками, а также предусматривающая работу в составе контура жидкостного охлаждения (сам водоблок и помпа поставляются отдельно). Проверка системы и управление ее параметрами существенно облегчены благодаря программно-аппаратному комплексу Smart 6. Его утилиты обеспечивают эффективное отслеживание ключевых характеристик продукта, занимаясь в том числе повышением быстродействия, ускорением загрузки ОС, контролем безопасности и восстановлением поврежденных системных файлов.

Доставшаяся нам для испытаний системная плата GIGABYTE GA-P55A-UD7 (rev 1.0 Bios F2 01/22/2010) содержит четыре гнезда PCI Express x16 (два работают в режиме х16, два – х8), один PCI Express x1 и два PCI, а также четыре разъема для памяти DDR3 (заявлена работа на частотах 2600+/2200/1600/1333/1066/800 МГц). Реализован один канал IDE; возможно подключение восьми устройств с интерфейсами SATA II и двух – SATA 3.0. На задней панели платы располагаются три гнезда IEEE 1394a, 10 USB 2.0 (в том числе два, совмещенные с 3.0), разъемы PS/2 для клавиатуры и мыши, шесть аудиогнезд, оптический и коаксиальный порты SPDIF.

Мы протестировали плату на стенде под управлением 32-разрядной операционной системы Windows 7 Максимальная с комплектом видеодрайверов NVIDIA GeForce driver version 197.41 (32-разрядная глубина цвета, частота кадровой развертки 70 Гц). Стендовое оборудование было представлено платформой на базе двухъядерного 3,33-ГГц процессора Intel Core i5 661, 4-Гбайт памяти Kingston HyperX DDR3 Memory KHX2133C8D3T 1K2/4GX KIT OF 2, графической платы NVIDIA GeForce GTX 480 1536 MB GDDR5. Система оснащалась 2-Тбайт жестким диском SATA Seagate Barracuda XT 2TB ST32000641AS, 24-дюйм ЖК-монитором Acer AL2416W.

В результате CPU-Z v 1.53 показал значения Core Speed – 3458,4 МГц, Bus Speed – 133,6 МГц, QPI Link – 3192,5 МГц, Memory Frequency – 665,1 МГц при таймингах 8.0-8-8-24. Обнаружен «запас прочности» по увеличению частоты памяти как минимум на 10 %. По данным SiSoft Sandra 2010 Lite, пропускная способность памяти Int/Float Buff’d SSE2 составила 12,4/12,5 Гбайт/с, Memory Latency (Random Access) – 115 нс, Processor Arithmetic Dhrystone iSSE4.2/Whetstone iSSE3 – 45,4/37,0 GIPS/GFLOPS, Physical Disks Drive Index – 111 Мбайт/с при времени случайного доступа 17,0 мс. 3DMark Vantage 1.0.1 выдает интегральный рейтинг на уровне P19854, BAPCo SYSmark 2007 Preview 1.06 (1280×1024) – 207, а PCMark Vantage Build 1.0.2 – 7680 баллов (рейтинг HDD при этом – 5011 баллов, а Productivity – 6142 балла).

Разгонный потенциал процессоров под гнездо LGA 1156 довольно высок, поэтому оверклокеры уделяют системам на их основе самое пристальное внимание. Учитывая, что на рассматриваемой плате удастся собрать вполне производительную игровую конфигурацию с мощной связкой из нескольких графических адаптеров, можно не сомневаться, что свою аудиторию она, безусловно, найдет.

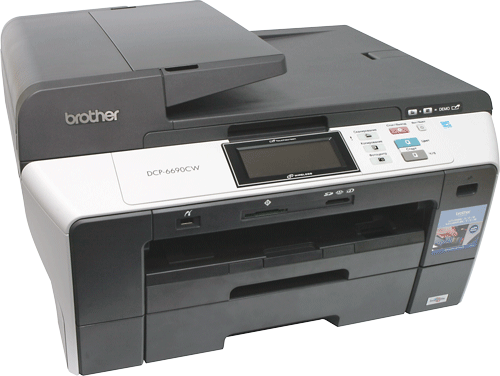

Обновление ассортимента офисных МФУ формата A3 – явление более редкое, нежели в стане их собратьев формата A4, особенно если МФУ цветное или струйное. Именно поэтому нам было вдвойне интересно познакомиться с цветным струйным МФУ DCP-6690 CW, недавно выпущенным компанией Brother, которое стало гостем нашей тестовой лаборатории.

Итак, DCP-6690 CW объединяет в себе функции трех аппаратов формата A3 – цветных копира, струйного принтера и планшетного сканера, оснащенного устройством автоматической подачи листовых документов.

«Приземистый» дизайн способствует тому, что визуально аппарат кажется весьма компактным. Если не знать, что это МФУ формата A3, его вполне можно принять за модель формата A4. Справедливости ради надо заметить, что при загрузке бумаги A3 приходится выдвигать передние части лотков, и в этом случае устройство приобретает уже более внушительные очертания.

На передней панели МФУ всего шесть кнопок (не считая кнопки включения-отключения самого аппарата). Основную часть управляющих функций выполняет широкий (диагональ 10,7 см) отклоняемый цветной сенсорный экран. Экранные команды организованы настолько интуитивно понятно, что необходимости в предварительном чтении документации не возникает. Легкую досаду вызывает лишь сам дисплей: ему не помешало бы более высокое разрешение, да и углы обзора могли быть пошире.

Хотя аппарат ориентирован прежде всего на офисное применение, его конструкторы не стали пренебрегать возможностью считывания и печати документов с карт памяти и USB-устройств. На передней панели МФУ скромно приютились разъем USB (позволяющий подключать как флэш-накопители, так и цифровые камеры, совместимые с протоколом PictBridge) и два гнезда для флэш-карт стандартов CompactFlash, Secure Digital, Memory Stick и xD Picture, фотографии и контакт-листы с которых можно не только распечатывать, но и предварительно вносить элементарные коррективы. Кроме того, при автономной эксплуатации МФУ на картах памяти можно сохранять данные, получаемые в результате сканирования документов. Говоря о коммуникациях, нельзя не отметить, что, помимо традиционных проводных сетевого и USB-интерфейсов, модель DCP-6690 CW оснащена адаптером для беспроводной связи по стандарту 802.11b/g.

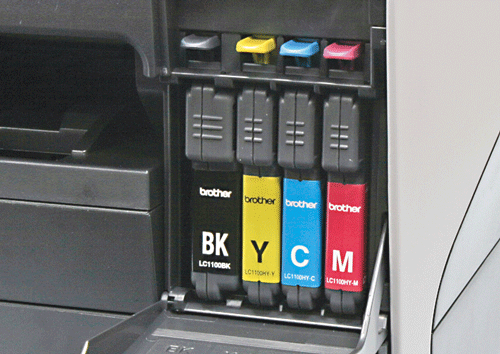

Неподвижные картриджи, представляющие собой резервуары с впускным и выпускным клапанами, расположены в отсеке, доступном с передней панели. Фирма предлагает картриджи двух видов – обычного и удвоенного объема. Ориентировочный ресурс обычных картриджей 450 страниц (черный) и 325 страниц (цветные) формата A4, ресурс картриджей повышенной емкости в два раза выше. «Сердце» изделия, т. е. печатающая головка, обеспечивающая капли минимального объема 1,5 пл и максимальное разрешение 600×1200 точка/дюйм, спрятана внутри МФУ. Черные фирменные чернила с красивым названием Innobella – водостойкие, поэтому, если ваш черно-белый документ случайно попадет под дождь, его нужно будет всего лишь аккуратно просушить, не опасаясь, что чернила расплывутся.

Необходимая особенность устройств формата A3 – наличие не менее двух подающих лотков, позволяющих держать одновременно загруженными носители разных типов и (или) размеров. И изделие Brother не стало исключением – два его лотка вмещают в общей сложности 400 листов бумаги средней плотности.

Приемный лоток на 50 листов представляет собой, по сути, нишу между верхним подающим лотком и сканирующим модулем. Если печать ведется на носителях формата A4 и более, то сложностей не возникает, а вот вынимать фотокарточки «народного» формата 10×15 см не очень удобно из-за небольшой высоты этой ниши.

В сканирующем модуле применен контактный датчик (CIS) с оптическим разрешением 1200×2400 точка/дюйм. Прижимная крышка имеет свободу в местах крепления, что позволяет оцифровывать объемные документы. Сканирование листа A4 в цвете длится 15, 19 и 44 с при разрешениях 100, 300 и 600 точка/дюйм соответственно.
