Стандартный пятидюймовый диск может содержать 650–700 Мбайт информации, 74–80 минут высококачественного стереозвука с частотой дискретизации 44,1 кГц и глубиной оцифровки 16 бит или огромное количество звука в формате MP3.

На трехдюймовые диски помещается около 180 Мбайт информации.

Иногда встречаются диски, называемые «визитной карточкой» (business card) (рис. 1.1). По внешнему виду и размеру они напоминают визитную карточку, а фактически являются трехдюймовыми дисками, обрезанными с двух сторон. На такой компакт-диск записывается от 10 до 80 Мбайт, в зависимости от степени обрезания краев диска.

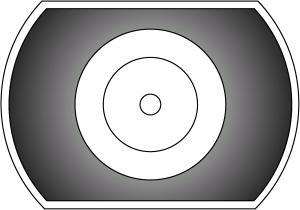

Рис. 1.1. Компакт-диск «визитная карточка».

Основой диска, предназначенного для записи информации промышленным способом, служит прозрачный поликарбонат, на который наносят тонкий слой из сплава алюминия, затем покрывают его защитным слоем лака и наносят полиграфическое изображение (рис. 1.2).

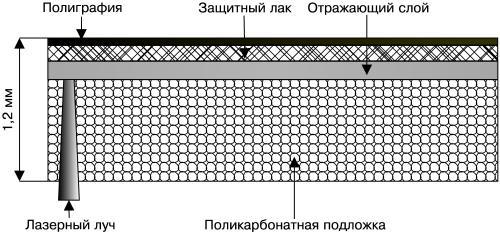

Рис. 1.2. Структура CD.

Диски DVD, DVD-R, DVD-RW, CD, CD-R, и CD-RW производятся различными фирмами: AMD, Amedia, Digitex, HP, Imation, MBI, Memorex, Philips, Smartbuy, Sony, TDK, Verbatim.

При покупке компакт-дисков следует обращать внимание на следующие тонкости.

• Наличие потеков лака на гранях диска может вызвать дополнительную вибрацию и, как следствие, ошибки при считывании и записи данных.

• При отсутствии добавочных слоев краски диск просвечивается, не стоит надеяться на продолжительный срок службы такого изделия.

• Если диск просвечивается, обратите внимание, как нанесен отражающий слой. При просмотре на свет на компакт-диске не должно быть разводов, отражающий слой должен быть одинаковым на всей поверхности.

• Поликарбонатная основа должна быть однородной, без пузырьков воздуха.

• Большинство продающихся в магазинах компакт-дисков с играми, фильмами или программами изготовлены методом штамповки.

Запись DVD и CD промышленным способом происходит в восемь этапов.

1. Подготавливают данные, которые необходимо записать на компакт-диск.

2. На поверхность обработанного с высокой точностью специального полированного стекла в виде диска наносят светочувствительный фоторезистивный слой определенной толщины. С помощью лазерного луча, управляемого компьютером, засвечивают определенные участки фоточувствительного слоя.

3. После проявки в специальных растворах на стекле остаются небольшие впадины, называемые pits (питы), и выпуклые места – lands. Полученная таким способом матрица, или стампер, называется Glass Master (стеклянная основа).

4. С помощью специальных реактивов или вакуумного напыления на Glass Master наносят тонкий слой никеля или серебра. Таким образом мы получаем Metal Master (мастер-диск).

5. Создают негатив мастер-диска. На месте выступов образуются впадины, и наоборот, на месте впадин образуются выступы.

6. Из высокопрочного материала создают штамп, в центре которого просверливают отверстие.

7. Штамп помещают в пресс-машину и изготавливают копии.

8. На копии наносят алюминиевую пленку, предназначенную для отражения лазерного луча. Толщина пленки составляет сотые доли микрометров. Диск покрывают лаком и наносят на него полиграфическое изображение.

CD-R (CD Recordable – записываемый компакт-диск) – имеет более сложную структуру. На его поверхность добавляется еще один слой, на который и производится запись. Активный, или регистрирующий, слой расположен между основой и отражающим слоем (рис. 1.3).

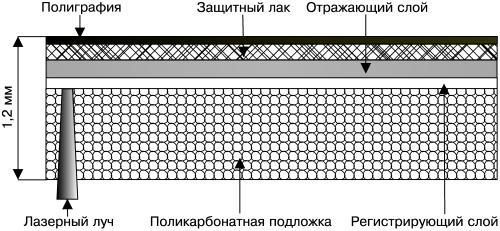

Рис. 1.3. Структура CD-R.

Чистый CD-R, или «болванка», имеет спиральную дорожку (Pre-groove), которая содержит специальные метки и сигналы синхронизации. Во время записи предварительная разметка помогает движению лазера по нужной траектории. Кроме того, программы для записи компакт-дисков сами «читают» некоторые параметры используемого CD-R, что упрощает настройку пользователем этих программ. Сигналы синхронизации записываются с пониженной амплитудой и впоследствии перекрываются записываемым сигналом.

Во время записи луч лазера движется по спиральной дорожке и в момент своей активности расплавляет дополнительный слой. Под воздействием лазера этот слой меняет свою структуру. Таким образом получаются ячейки (питы), соответствующие данным, записывающимся на компакт-диск. После этого этапа изменение структуры активного слоя диска невозможно, и данные, записанные на диск, удалению не подлежат.

Активный слой изготавливают из органических соединений: цианина (Cyanine) и его производной – фталоцианина (Phtalocyanine). Считается, что фталоцианин более надежен и долговечен, так как менее чувствителен к солнечному свету. Но еще менее чувствительны к солнечному свету диски с активным слоем MetalAZO, разработанные компанией Mitsubishi Chemical.

Требования к светоотражающему слою CD-R, по сравнению со штампованными дисками, достаточно высоки из-за наличия регистрирующего слоя. Поэтому для изготовления отражающего слоя используются более дорогие материалы – промышленное золото и серебро, – а также сложные сплавы.

Рабочая поверхность CD-R в зависимости от комбинации веществ, используемых в регистрирующем и отражающем слоях, может быть различного цвета. Раньше многие диски имели золотистую рабочую поверхность из-за применения золота.

В настоящее время для изготовления светоотражающего слоя используют серебро, так как этот материал дешевле и обладает более высоким коэффициентом отражения. Чаще всего рабочая поверхность бывает прозрачной, темно-синего или светло-зеленого цвета. Срок службы таких дисков, в зависимости от материала изготовления, составляет от 10 до 100 лет.

CD-RW (Compact Disk Re-Writable – перезаписываемый компакт-диск) (рис. 1.4) – имеет, кроме описанных выше, еще два термозащитных слоя. Наличие дополнительных слоев позволяет записывать на такой диск более 1000 раз.

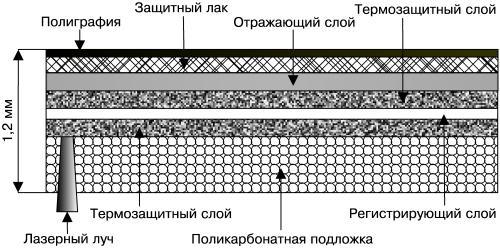

Рис. 1.4. Структура CD-RW.

Во время «прожига» (записи диска) луч лазера нагревает участки промежуточного слоя. При последующем охлаждении эти участки переходят из кристаллической формы в аморфную. Если информацию с CD-RW необходимо стереть, луч лазера нагревает промежуточный слой менее интенсивно, и аморфные участки кристаллизуются.

В декабре 1995 года 10 компаний, объединившихся в союз DVD Consortium, официально объявили о создании единого унифицированного стандарта – DVD. Аббревиатура DVD сначала расшифровывалась как Digital Video Disc (Цифровой видеодиск), но впоследствии ее значение было изменено на Digital Versatile Disc (Цифровой двухсторонний диск). Диск был полностью совместим со стандартами Red Book (Красная книга) и Yellow Book (Желтая книга).

DVD внешне идентичен CD, но позволяет записывать информацию, большую по объему в 24 раза, то есть до 17 Гбайт. Это стало возможным благодаря изменению физических характеристик диска и применению новых технологий. Расстояние между дорожками уменьшилось до 0,74 мкм, а геометрические размеры пит – до 0,4 мкм для однослойного диска и 0,44 мкм для двухслойного диска. Увеличилась область данных, уменьшились физические размеры секторов. Нашел применение более эффективный код исправления ошибок – RSPC (Reed Solomon Product Code), стала возможной более эффективная битовая модуляция.
