Рис. 2.8

Широкополосный маршрутизатор обычно имеет три вида сетевых подключений:

1. Радиосвязи с компьютером с помощью беспроводных Ethernet-адаптеров.

2. Один или более Ethernet-портов для проводной связи с компьютерами, имеющими сетевые интерфейсные карты.

3. Широкополосный WAN-порт для подключения маршрутизатора к базовой сети или для его стыковки с дополнительными хабами или свитчами.

Некоторые маршрутизаторы также содержат принтерный сервер, который может отправлять документы непосредственно на сетевой принтер.

Главными преимуществами комбинированных точки доступа и хаба являются удобство и экономия в сфере домашних или малых офисов, где легко прокладывать кабели к нескольким сетевым компьютерам. Комбинированная единица может также стать самым быстрым способом расширения имеющейся сети с добавлением как проводных, так и беспроводных узлов в удаленном месторасположении.

Широкополосные шлюзы

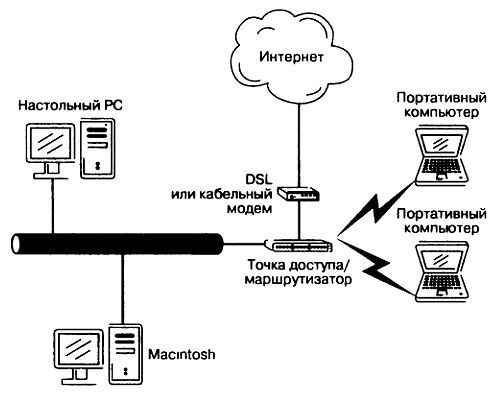

Широкополосный шлюз представляет собой точку доступа, которая содержит порт для непосредственного подключения к DSL или кабельный модем, поддерживающий высокоскоростной доступ к Интернету, как показано на рис. 2.9.

Некоторые шлюзовые устройства также содержат несколько RJ-45 Ethernet-портов для проводных подключений к локальным компьютерам.

Рис. 2.9

Такой подход наиболее практичен в домашней или малой офисной сети, где провода для широкополосной интернет-службы прокладываются через весь офис, так как для обеспечения зоны покрытия беспроводной сети точка доступа должна размещаться в наиболее приемлемом месте.

Множественные точки доступа

Отдельная точка доступа может быть полностью приемлемой для поддержки беспроводной сети на достаточно малом открытом пространстве с умеренным объемом трафика. Но, если ваша сеть должна охватывать очень большую площадь (более 100 м в диаметре) или пространство, ограниченное объектами или помехами от другой радиоаппаратуры, вам, скорее всего, придется увеличить количество точек доступа.

Большинство домашних сетей и многие сети в маленьких офисах нуждаются лишь в одной точке доступа, поддерживающей роуминг, поэтому ее выбор является проблемой только при работе в крупных и сложных сетях.

Спецификация 802.11b включает функцию роуминга, которая автоматически передает сетевую связь от одной точки доступа к другой, когда качество связи через новую точку становится лучше, чем исходное подключение. Связываясь с точкой доступа, клиент автоматически опрашивает все остальные радиоканалы для определения наиболее сильного или чистого сигнала. Когда клиент обнаруживает канал, который может обеспечить более быструю связь, он разрывает старую и незамедлительно связывается с источником лучшего сигнала.

Поэтому точки доступа с перекрывающимися зонами действия должны быть настроены на разные каналы. Для наименьшего количества помех от одной точки доступа к другой номера каналов любой пары соседних точек должны быть разделены по крайней мере пятью каналами.

В большинстве случаев сетевой клиент не связан с другой точкой доступа до тех пор, пока не перейдет в иное место при активной сетевой связи или пока не возрастет объем трафика в текущем канале. Другими словами, передача может возникнуть, когда пользователь переносит портативный компьютер или PDA с одного места на другое или когда сети будет необходимо сбалансировать нагрузку между всеми имеющимися точками доступа.

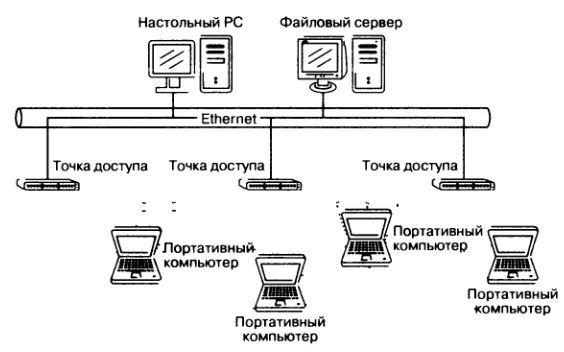

Как показано на рис. 2.10, все точки доступа должны быть соединены вместе через обычную проводную сеть, которая может также включать дополнительные компьютеры и серверы, не требующие беспроводного подключения.

Рис. 2.10

В большинстве случаев множественные точки доступа должны размещаться для обеспечения зоны покрытия с перекрыванием примерно 30 % от одной точки доступа к другой. Тем не менее, если ваша беспроводная сеть должна поддерживать большое количество одновременно работающих пользователей, наилучшим способом балансирования нагрузки может стать установка двух или более точек доступа, настроенных на разные каналы, исключающие взаимные помехи, в одном и том же месте.

Роуминг предусмотрен стандартом 802.11b, поэтому должно быть возможным использование точек доступа различных производителей в одной и той же сети. Предполагается, что все они работают совместно. Тем не менее каждая точка доступа содержит собственную конфигурационную утилиту и может иметь отличную от других конструкцию, поэтому сеть на основе точек доступа только одной марки практически всегда будет проще в конфигурировании и использовании, чем смешанная сеть. Создание беспроводной сети достаточно сложная задача. Всегда лучше устранить возможный источник проблем, чем искать виновного.

Если вы можете осуществить надежную высокоскоростную передачу данных в любую точку в зоне покрытия сети с антеннами, встроенными в сетевые адаптеры, и антеннами, прикрепленными к вашим точкам доступа, нет абсолютно никакой причины тратить время, деньги или усилия на приобретение внешних антенн. Как только вы достигнете максимально возможной скорости, более дорогая антенна не сможет передавать данные еще быстрее.

Однако, если вы хотите передать радиосигнал на максимально возможное расстояние в условиях приема, далеких от идеальных, отдельная антенна может справиться с помехами, увеличить скорость передачи данных, расширить зону покрытия сети и реализовать надежную связь в местах, где все это было невозможным с простыми внутренними антеннами.

На первый взгляд, наиболее простым способом повышения качества радиосигнала является увеличение мощности, излучаемой передатчиком. Как хотелось бы обычные 30 мВт, выдаваемые большинством беспроводных адаптеров (это 0,030 Вт), превратить в 10–20 Вт или более? Разве это не сделает сигнал гораздо более сильным?

Разумеется, да, но FCC и другие агентства по всему миру, регулирующие работу радиослужб, не позволят вам сделать это. Более мощная радиоаппаратура будет излучать сигналы, которые создадут серьезные помехи на более широкой территории. Это означает, что меньшее количество пользователей сможет использовать один и тот же участок радиоспектра.

Телевизионная станция, использующая канал № 4 в Нью-Йорке, вещает с уровнем выходной мощности 100 000 Вт, но ближайшая станция, использующая тот же канал, находится в Бостоне, в паре сотен миль оттуда. Радиоаппаратура в беспроводной сети использует мощность менее ватта, поэтому сигнал практически пропадает на расстоянии нескольких сотен метров.

Так как вы не можете увеличить мощность, излучаемую радиопередатчиками, наилучшим способом повышения качества сигнала становится оптимизация характеристик антенны.

Выпускаются радиоантенны двух типов: всенаправленные, передающие и принимающие во всех направлениях с равной мощностью, и направленные, фокусирующие свою энергию и чувствительность в заданном направлении.

В беспроводной сети точка доступа с всенаправленной антенной наиболее полезна, если вы хотите охватить большую площадь. Сетевой адаптер с всенаправленной антенной может одинаково хорошо осуществлять связь с любой близлежащей точкой доступа. Если рабочая зона беспроводной сети лежит за пределами области, которую вы можете достичь с помощью внутренних всенаправленных антенн, с помощью внешней антенны можно увеличить площадь примерно на 15 %.
