Танки Т-54А Чехословацкой народной армии в парадном строю. 1962 год.

Танк Т-54А польского производства. Характерными внешними отличиями этих машин были L-образные топливные баки на надгусеничных полках и ящик ЗИП на борту башни.

В 1951 году была проведена вторая модернизация танка Т-54. Машина получила литую башню полусферической формы без обратных скосов и кормовой ниши, с улучшенным уплотнением погона. Телескопический прицел ТШ-20 заменили новым — ТШ-2-22, с переменным 3,5 и 7-кратным увеличением. Была улучшена защита от попадания пыли цапф артсистемы, погонов башни, турелей, командирской башенки, маски пушки, прицела и пулеметов, выключателей и тумблеров. На нижнем лобовом листе корпуса появились узлы крепления каткового минного трала. Заменили оборудование для постановки дымовых завес — вместо двух шашек МДШ установили две более мощные БДШ-5.

Серийное производство Т-54-3 (или Т-54 обр. 1951 года) началось в 1952-м и продолжалось до конца 1954 года. На его базе выпускался командирский танк Т-54К, оснащенный дополнительной радиостанцией, навигационной аппаратурой и зарядным устройством, из-за чего пришлось несколько уменьшить боекомплект пушки.

Запуском в серийное производство Т-54-3 завершился процесс создания и отработки конструкции «пятьдесятчетверки», продолжавшийся шесть лет. Машина наконец-то приобрела свой законченный, классический вид.

В этот период произошли и серьезные кадровые изменения в руководстве отдела № 520 — КБ завода № 183. В октябре 1951 года А.А. Морозов был назначен главным конструктором КБ-60М завода № 75 в Харькове (ныне ХКБМ им. А.А. Морозова). Временно исполняющим его обязанности назначили А. В. Колесникова, одновременно возглавлявшего сопровождение серийного производства и модернизацию танка Т-54. Такая ситуация продолжалась до начала марта 1953 года, когда главным конструктором завода № 183 в Нижнем Тагиле стал Л.Н. Карцев. Первой крупной модернизацией танка Т-54, проведенной под его руководством, явилась установка стабилизатора вооружения.

Стабилизатор наведения пушки Д-10Т в вертикальной плоскости СТП-1 «Горизонт» был создан в 1951 году в ЦНИИ-173 под руководством И.В. Погожева. Пушка с этим стабилизатором получила индекс Д-10ТГ. В стабилизаторе СТП-1 был заложен принцип, обеспечивавший постоянное слежение за целью орудия и жестко связанного с ним прицела. Эта схема имела и недостаток — во время заряжания пушка блокировалась на заданных углах возвышения, и наводчик лишался возможности наблюдения за целью.

Средний танк Т-54-3 финской армии.

Танк Т-54А Венгерской народной армии.

Танк с пушкой Д-10ТГ получил обозначение Т-54А (объект 137Г). Кроме стабилизатора, пушка Д-10ТГ получила эжекционное устройство для продувки канала ствола после выстрела и подъемный механизм со сдающим звеном, предохраняющим механизм от поломок при задевании посторонних предметов. В затвор пушки были введены предохранительное устройство от самопроизвольного спуска при ударах на ходу машины и механизм повторного взвода. Внесли также изменения в компенсирующий механизм с целью обеспечения уравновешивания пушки на углах возвышения и склонения. Установили автоматизированный электропривод поворота башни с дублированным управлением, новый стопор башни и усовершенствованный прицел ТШ-2А-22 со смещенной влево окулярной частью и со шкалой дальности до цели. Для механика-водителя был введен активный прибор ночного видения ТВН-1.

Двигатель танка также подвергся некоторым изменениям: в систему питания ввели третий наружный бак емкостью 95 л; поставили двухступенчатый воздухоочиститель с тремя кассетами и эжекционным отсосом пыли; вместо нерегулируемых входных жалюзи над радиаторами смонтировали регулируемые, управляемые рукояткой, расположенной в боевом отделении. Остальные системы остались прежними.

Основные агрегаты трансмиссии переделке не подвергались. Были внесены изменения только в конструкцию фрикциона вентилятора.

В связи с установкой агрегатов стабилизатора изменились монтажная и принципиальная схемы электрооборудования. Танк оснастили радиостанцией Р-113 и ТПУ Р-120.

Т-54А был принят на вооружение в 1954 году. В IV квартале предусматривалось изготовить установочную партию из 50 машин. Однако из-за несоответствия стабилизаторов техническим требованиям удалось изготовить только 25 единиц.

Отлаженное серийное производство началось только через полгода и осуществлялось с 1955 по 1956 год. В ограниченных количествах на базе Т-54А изготавливался командирский танк Т-54АК.

Установка системы вертикальной стабилизации вооружения позволила в 10 раз повысить вероятность поражения цели — с 3 до 30 %.

Установка вооружения в башне: 1 — ствол пушки; 2 — броневая защита пушки; 3 — кронштейн прицела; 4 — дождевой щиток; 5 — противооткатные устройства; 6 — прицел ТШ2А-22; 7 — подвеска прицела; 8 — стопор пушки по-походному; 9 — механизм повторного взвода; 10— боковой уровень; 11 — съемное ограждение; 12 — откидное ограждение; 13 — неподвижное ограждение; 14 — рычаг ручного спуска; 15 — боеукладка в башне; 16 — подъемный механизм пушки; 17 — преобразователь УФ1Т; 18 — гироблок; 19 гидроусилитель; 20 — пульт управления; 21 — подножка наводчика; 22 — сиденье наводчика; 23 — подножка командира танка; 24 — ограничительная планка; 25 — сиденье заряжающего; 26 — пополнительный бак; 27 — чехол на амбразуру пушки; 28 — башня; 29 — силовой цилиндр; 30 — кронштейн спаренного пулемета; 31 — магазин-коробка спаренного пулемета; 32 — спаренный пулемет; 33 — прибор автоблокировки; 34 — рукоятка затвора; 35 — стопор откидного ограждения; 36 — сиденье командира танка; 37 — закрывающий механизм полуавтоматики; 38 — компенсирующий механизм; 39 — кронштейн подъемного механизма пушки; 40 — цапфа пушки; 41 — электромашинный усилитель; 42 — исполнительный двигатель; 43 — механизм поворота башни; 44 — стопор башни.

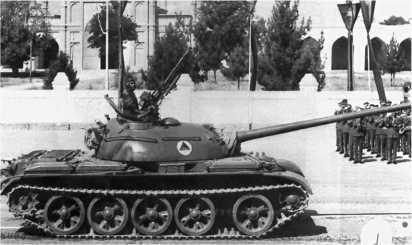

Танк Т-54-3 афганской королевской армии. Конец 1970-х годов.

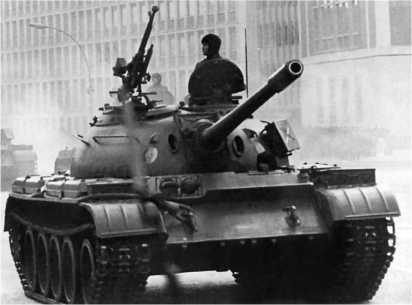

Танк Т-54А Национальной народной армии ГДР.

По советской лицензии производство Т-54А осуществлялось в Польше, Чехословакии и Китае. В Польше они выпускались заводом Bumbar-Labedy в Гливице с 1956 до конца 1963 года. В процессе производства польские конструкторы из Военного автобронетанкового института внесли в конструкцию Т-54А ряд усовершенствований. Машину снабдили вращающимся полом боевого отделения, для облегчения работы механика-водителя ввели гидравлический усилитель механизма поворота и главного фрикциона, улучшили системы смазки и воздушного запуска двигателя. Несколько изменили крышу МТО — сетки входных жалюзи приобрели овальную форму. Существенно увеличилось количество наружных топливных баков на надгусеничных полках (с 3 до 6), как следствие, запас хода возрос до 830 км. В связи с этим изменились расположение и количество ящиков ЗИП. Характерным признаком польских «пятьдесятчетверок» стал большой ящик ЗИП, укрепленный на башне слева (позднее за ним разместили еще один). На машинах установили штампованные опорные катки, ОПВТ, а на корме, между дымовыми шашками БДШ-5 — кронштейн для крепления 200-литровой бочки с топливом. Модернизированные таким образом машины получили обозначение Т-54АМ. В Польше выпускался и командирский танк — T54AD (D — dowodczy — командирский) с дополнительной радиостанцией. За время производства в ПНР изготовили около 3 тысяч танков Т-54А и Т-54АМ.
