– стальных тонкостенных электросварных труб диаметром 168–426 мм со спиральным швом;

– стальных тонкостенных труб диаметром 200–400 мм с лакоэтинолевым покрытием;

– асбестоцементных труб диаметром 150–500 мм;

– полиэтиленовых труб диаметром 160–300 мм;

– чугунных труб диаметром 150–400 мм.

Для соединения труб применяют переходы, тройники, отводы, кресты и патрубки.

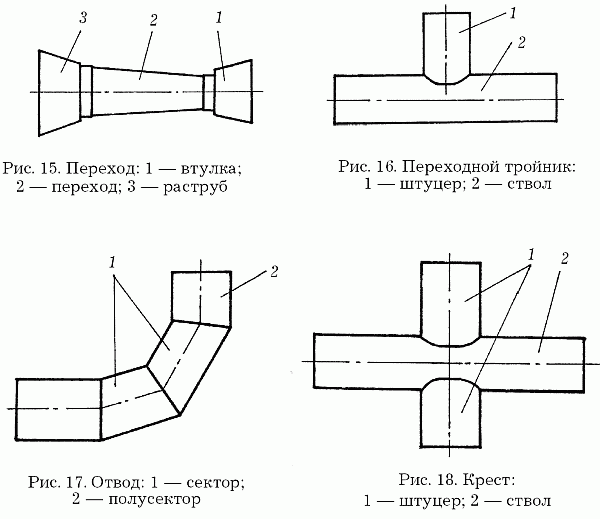

Переходы используют в трубопроводах для устройства переходов от одного диаметра труб к другому (рис. 15).

Тройники применяют для устройства ответвлений на трубопроводах. Они бывают равнопроходными и переходными (рис. 16).

Отводы служат для устройства поворотов трубопроводов под углом 90° (рис. 17).

Кресты используют для устройства ответвлений трубопроводов (рис. 18).

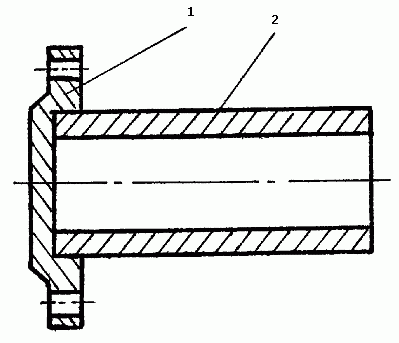

Для установки трубопроводной арматуры на трубопроводах применяют патрубки (рис. 19).

Рис. 19. Патрубок: 1 – фланец; 2 – патрубок

Стенки фасонных частей могут быть разной толщины. Это зависит от срока службы трубопровода, для которого они применяются. Для стальных труб используют фасонные части, рассчитанные на рабочее давление 2 МПа, а для остальных труб – 1,5 МПа.

Соединение фасонных частей с трубами производят по-разному. Например, с гладкими концами стальных труб фасонные части соединяют сваркой. Чугунными муфтами стыкуют стальные тонкостенные трубы с обечайками, чугунные с гладкими концами и асбестоцементные трубы.

С помощью втулок и раструбов соединяют концы тонкостенных стальных труб. Обточенный конец асбестоцементной трубы можно соединить с необточенным концом трубы с таким же диаметром с помощью перехода с раструбом и гладким концом. Фасонные части с полиэтиленовыми трубами стыкуются на фланцах.

Соединения труб подразделяются на разъемные и неразъемные. Выбор соединения зависит в первую очередь от материала, из которого изготовлены трубы, использующиеся при прокладке водопровода.

Это такие соединения, которые разъединяются только в том случае, если разрушить крепление или деталь. Они производятся путем сварки и склеивания.

Сварку труб производят встык или враструб. Она соединяет трубы наиболее прочно и надежно.

Сварка враструб. Этот способ соединения труб осуществляется путем одновременного оплавления нагревательным инструментом наружной поверхности гладкого конца трубы и тонкого слоя внутренней поверхности раструба. После этого нужно очень быстро вдвинуть конец трубы в раструб.

Сварка встык. Этот способ соединения труб заключается в оплавлении нагревательным инструментом, а затем в соединении оплавленных поверхностей при незначительном давлении.

В домашних условиях из-за отсутствия сложного оборудования применимы не все виды сварки. Наиболее часто используется газовая и дуговая электросварка. Прежде чем выполнять сварку, следует предварительно промыть замасленные места раствором каустической соды, а затем теплой водой.

Далее нужно обработать места сварки с помощью напильника и органического растворителя. Затем кромки необходимо опилить.

Газовой сваркой можно соединять и металлы, и пластмассу. Ее принцип очень прост. При сгорании газа в атмосфере образуется пламя, расплавляющее присадочный материал – проволоку, которая заполняет зазор между кромками деталей, образуя таким образом сварной шов.

Соединение труб дуговой электросваркой применяют достаточно широко. Производят электросварку с помощью как плавящихся, так и неплавящихся (вольфрамовых или угольных) электродов. Во втором случае в зону плавящей дуги обязательно вводят присадочный материал. Если сварка сделана правильно, свищи не появляются, а линия спая почти заметна.

Неразъемные соединения производят и с помощью склеивания. Чаще всего используют следующие виды клея: эпоксидный (для металлов и пластмассы), БФ-2 (для пластмассы и металла), 88Н (для металла с резиной и резины с резиной).

У данного способа соединения, по сравнению со сваркой, много преимуществ.

Склейка не требует повышенных температур, благодаря чему исключается деформация деталей. Этим способом можно соединять разнородные металлы и неметаллические материалы.

Прежде чем приступить к склеиванию, предварительно готовят поверхности. Сначала удаляют пятна ржавчины, грязи, а также следы жира и масла. Для очистки от ржавчины и грязи используют шлифовальные шкурки или металлические щетки. Пятна жира и масла удаляют с помощью бензина или ацетона в зависимости от марки клея. Если склеивание осуществляют клеем 88Н, то применяют бензин, а если используют ЭДП и БФ-2 – ацетон.

Склеивают детали следующим образом. Сначала на поверхности наносят кисточкой первый слой клея. Он должен высохнуть. БФ-2 сохнет в течение 1 ч при температуре 20 °С, 88Н – 15 мин на свежем воздухе, а при использовании ЭДП сушка вообще не требуется.

Когда первый слой высохнет, наносят второй. Затем детали нужно сразу соединить и прижать друг к другу струбцинами. Прилегание деталей должно быть плотным.

Срок выдерживания склеенных деталей разный и зависит от вида клея. Например, если используется ЭДП, то выдержка происходит 2–3 сут при температуре 20 °С, БФ-2 – 3–4 сут при 20 °С, 88Н – 1–2 сут при 20 °С под грузом.

Выдержав клееный узел в течение определенного срока, нужно очистить швы от подтеков клея.

Это такие соединения, которые легко разбираются на отдельные детали. К ним относятся соединения на резьбе (с помощью фитингов) и фланцевые, которые обычно применяются с прокладками.

Соединение труб на фитингах используют для труб с резьбой на концах. При этом применяются фитинги – фасонные соединительные части, которые изготовляются из ковкого чугуна, стали, пластмассы. Их использование дает возможность соединять трубы под нужным углом, делать необходимые ответвления, переходы от одного диаметра трубы на другой.

Фитинги из ковкого чугуна для прочности имеют буртики по торцам. Стальные фитинги – гладкие, без буртиков и выступов. Выпускаются также и пластмассовые шестигранные фитинги под гаечный ключ.

Соединение с помощью фитингов должно быть прочным, что обеспечивается плотным прижиманием друг к другу ниток резьбы.

Чтобы достичь герметичности при свинчивании труб с резьбой, нужно предварительно смазать нарезанные части белилами или свинцовым суриком.

Если же нужно достичь более надежного соединения труб с резьбой, следует воспользоваться льняной или пеньковой подмоткой с суриковой замазкой. Для ее приготовления берут 2 части (по массе) сурика и 1 часть вареного масла.

Короткую резьбу на трубах применяют для неразъемных соединений труб фасонными частями. На смонтированном трубопроводе разъединить такое соединение можно, только разрезав трубы.

Чтобы соединить трубы с короткой резьбой, необходимо на каждом конце соединяемых труб нарезать резьбу так, чтобы она на 2–3 витка не доходила до середины муфты. Это создаст своеобразное заклинивание, благодаря которому получится очень прочное соединение.

При соединении труб на фланцах их прикрепляют к трубам на резьбе или с помощью сварки. При этом способе соединения необходимо следить за соблюдением соосности труб, а также параллельности торцов соединяемых фланцев.

Сборка труб на фланцах состоит в установке между фланцами прокладок, поверхность которых должна быть ровной, без складок и морщин.

Следует отметить, что любые соединения труб в процессе эксплуатации трубопроводов должны оставаться герметичными.

При прокладке водопроводов на садовых участках для соединения труб нередко используют муфты. Но при соединении труб этим способом обязательно надо предусмотреть и возможность их разъединения, потому что при возникновении протечки в одной муфте придется разбирать трубы до поврежденного участка.
