Вороток не позволяет плашке перекоситься при нарезании первой нитки резьбы. Если предстоят работы с трубами разного диаметра, таких воротков должно быть несколько.

В усовершенствованной модели воротка фланец при нарезании резьбы наворачивается на специальную втулку, которая, в свою очередь, заранее закрепляется на трубе стопорными винтами.

Другое полезное устройство для нарезания резьбы – вороток-трещотка, который от обычного воротка-плашкодержателя отличается тем, что вместо 2 рукояток имеет 1, закрепленную на обойме с холостым обратным ходом. С помощью такого воротка можно нарезать резьбу в наиболее труднодоступных местах.

Для призматических плашек вороток-плашкодержатель должен быть снабжен направляющим кольцом, обеспечивающим работу без перекосов. В это кольцо при нарезании резьбы вставляют плашку.

Призматические раздвижные плашки состоят из двух полуплашек и имеют форму квадрата. Их также применяют при нарезании резьбы.

Круглые плашки (лерки) бывают как разрезными, так и цельными. Разрезные плашки помогают более точно нарезать резьбу. Они имеют небольшую боковую прорезь диаметром 0,1–1,25 мм. Размер и тип плашек бывает разный. Определяют это по клейму, которое должно стоять на каждом инструменте. По клейму на плашке также можно определить ее диаметр, который должен соответствовать диаметру трубы.

Приступая к работе, необходимо определить, из какой стали выполнена труба. Это поможет правильно подобрать плашку при нарезании резьбы. В противном случае можно испортить инструмент и трубу.

Это наиболее простой и распространенный зажимной инструмент, состоящий из 2 рукояток и двух прижимных губок. С помощью плоскогубцев можно прижать деталь, согнуть гвоздь или перекусить проволоку.

Данное приспособление применяют при выполнении слесарных работ. Разметочную плиту выполняют из серого чугуна. Плита должна быть ровной, гладкой. Обязательное условие при ее установке – хорошо освещенное место. Следует учитывать, что свет должен падать вертикально.

Для того чтобы установить плиту строго горизонтально, рекомендуется использовать домкрат. При работе нужно следить за тем, чтобы на плите не было крошек, стружек. Она должна быть сухой и чистой.

По окончании работы плиту протирают маслом, чтобы предотвратить появление ржавчины, и накрывают деревянным или железным щитом для защиты поверхности.

Следует учитывать, что, помимо разметочных, никакие другие виды работ на плите выполнять не рекомендуется.

Это зажимное приспособление, которое отливается из серого чугуна и состоит из корпуса и губок (рис. 8). Одна из губок подвижная, что позволяет зажимать детали разных размеров.

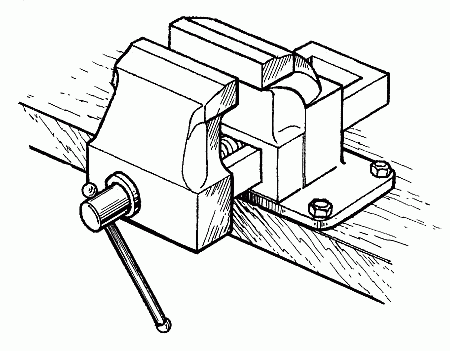

Рис. 8. Тиски

На обеих губках имеются поперечные насечки, помогающие прочно удерживать в них детали. Подвижную губку приводят в движение с помощью рукоятки винта.

Помимо этого, нередко встречаются тиски со стопорной пружиной и педалью. Такие приспособления позволяют при зажиме детали прилагать минимум усилий.

При работе с тисками следует проявлять аккуратность, так как, несмотря на кажущуюся монументальность, инструмент довольно часто ломается (срывается резьба гайки винта).

Рекомендуется периодически прочищать винт и гайку, смазывая их солидолом или машинным маслом. Кроме того, в процессе работы нельзя ударять по тискам молотком, не следует зажимать деталь слишком сильно и применять дополнительно рычаги для затягивания тисков.

Это зажимное приспособление (рис. 9), в отличие от тисков, применяют для зажима плоских деталей.

Большую помощь тисочки-струбцины оказывают при сборке сложных механизмов.

Рис. 9. Тисочки-струбцины: 1 – губки; 2 – винт с рукояткой; 3 – ручка

Это приспособление (рис. 10) помогает надежно фиксировать трубы во время нарезания резьбы.

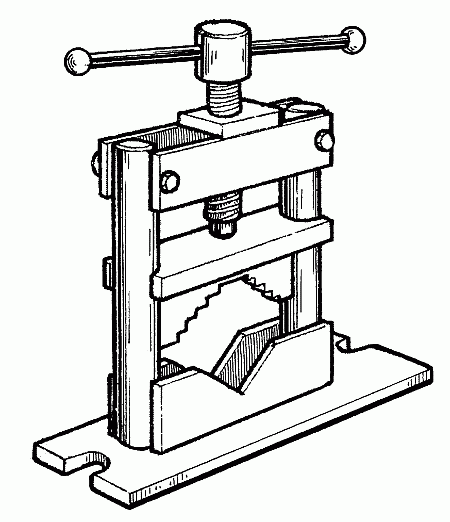

Рис. 10. Трубный прижим

Устанавливать трубный прижим следует на прочном массивном основании, привернув его болтами. Это обеспечивает неподвижность инструмента. Принцип работы инструмента довольно прост: в отверстие вставляют трубу и прижимают ее с помощью пресса. Существуют более сложные по конструкции прижимы, например с откидной верхней частью. Такое приспособление позволяет прижать трубу сбоку.

Однако практического значения такие прижимы не имеют, так как в большинстве случаев обрабатываемый конец трубы в любом случае должен выступать из прижима на минимальную длину.

Этот инструмент необходим для механизации более точного изгибания труб. Трубогибы бывают ручными и стационарными. Все они снабжены набором роликов-шаблонов с соответствующими им опорными роликами, подходящими для труб разных диаметров. Ролики помогают соблюдать правильный радиус изгиба в зависимо-сти от диаметра трубы. В противном случае при прокладывании водопровода неизбежным было бы нарушение просвета, деформация стенок или разрыв трубы.

На трубогибе закреплена специальная скоба, которая прочно фиксирует трубу.

С помощью трубогиба сгибают даже толстостенную трубу: длинная рукоятка-рычаг позволяет провести это без особых усилий. При этом длина трубы не имеет значения, так как угол, на который можно согнуть трубу, может быть любым.

Один из видов трубогибов – станок Вольнова (рис. 11).

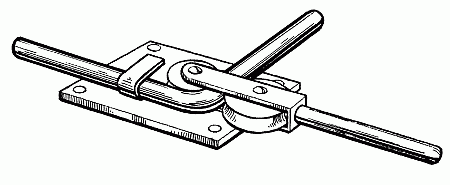

Рис. 11. Трубогиб

Он позволяет производить практически все типы изгибов на трубах разного диаметра. Ролики станка Вольнова мягко гнут трубу, не позволяя ей деформироваться.

Фиксирующая скоба надежно обеспечивает непо-движность изгибаемой трубы, длинная рукоятка служит рычагом и помогает согнуть на требуемый угол практически любую трубу, даже самую толстостенную.

Опорный ролик и ролик-шаблон собраны в едином блоке, что облегчает настройку приспособления и ускоряет процесс выполнения работы.

Другое немаловажное преимущество трубогиба за-ключается в том, что он одинаково успешно гнет длинную трубу и самые короткие ее отрезки.

Этот инструмент (рис. 12) используют при резке трубы. Труборез позволяет получить наиболее чистую линию разреза, строго перпендикулярную к ее стенкам.

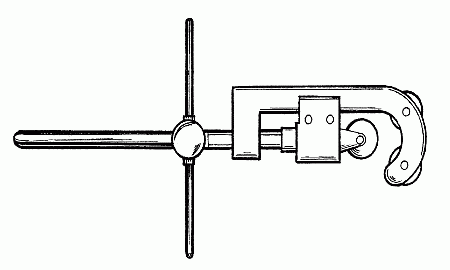

Рис. 12. Труборез

Резать можно трубы диаметром до 100 мм, так как из 3 дисковых резцов, имеющихся в инструменте наряду со стальной скобой и винтовым зажимом, 1 является подвижным.

Конструктивно труборез представляет собой прочную стальную обойму, рассчитанную на охват труб большого сечения. В обойме закреплены дисковые резцы, изготовленные из прочной высокоуглеродистой стали.

Положение резцов относительно друг друга можно регулировать. Обычно 1 или 2 резца устанавливают на по-движной части обоймы, которая посредством резьбового штока перемещается в плоскости разреза.

В самых простых, но не менее эффективных моделях труборезов подающий шток служит одновременно рукояткой. Преимущество трубореза перед ножовкой заключается в качестве сделанного разреза и в экономии сил и времени, затраченных на выполнение данного вида работы. Никакая, даже самая совершенная, ножовка по металлу не позволит сделать такого чистого и ровного разреза, как труборез. Кроме высокого качества результата, он заметно сокращает время, необходимое, чтобы разрезать трубу большого диаметра.
