Главная загрузочная запись создается на новом диске программой FDISK. Управление дисками Windows при создании раздела производит запись в MBR. Все программы наподобие Partition Magic или Acronis Disk Director тоже создают и редактируют главную загрузочную запись.

Просмотреть содержимое секторов винчестера, в том числе первого, на котором находится главная загрузочная запись, можно многими HEX-редакторами. В редакторе Hexplorer есть отдельная команда меню Disk (Диск). При ее вызове появляется окно, где следует указать номер начального сектора и число секторов, которое программа должна прочитать. Существуют и специальные дисковые редакторы, например DiskEdit из пакета Norton Utilities или DiskExplorer for NTFS (http://www.runtime.org). Основное отличие дисковых редакторов от обычных бинарных редакторов – наличие широкого набора шаблонов просмотра данных (можно сразу интерпретировать их не только как текст, но и как загрузочный сектор либо один из элементов файловой системы) и защиты от непреднамеренной записи на диск.

MBR занимает ровно 512 байтов – один сектор. Структура этой записи представлена в табл. 2.1.

Четыре 16-байтных блока, каждый из которых описывает один раздел, образуют таблицу разделов – Partition Table. Максимальное количество разделов, которое может быть описано в MBR, – четыре. Каждый блок состоит из 10 полей (табл. 2.2).

Флаг активности указывает на то, что раздел активен. Из всех разделов на диске активным может быть лишь один. Код типа раздела – однобайтовый идентификатор. Если его значение 00h, то считается, что этого раздела не существует и его содержимое игнорируется. Любое ненулевое значение означает, что в указанном пространстве находится раздел определенного типа. Так, например, идентификатор 06h указывает на раздел, отформатированный в FAT16, 0Bh или 0Ch – на раздел FAT32, а 07h – на раздел NTFS.

Если на диске нужно создать больше четырех разделов, то следует использовать специальный тип раздела с кодом 05h – расширенный раздел (Extended Partition).

Расширенный раздел отличается от всех остальных типов. Он описывает не сам раздел, а область пространства накопителя, в которой описаны разделы. В том секторе, который прописан в MBR как сектор начала расширенного раздела, фактически содержится еще одна загрузочная запись – Extended Boot Record (EBR) (табл. 2.3). Кода загрузчика в ней нет, есть только таблица разделов и сигнатура.

Указатель на раздел описывает обычный раздел (Partition), как показано в табл. 2.2. Если обычный раздел занимает не все пространство, то в таблице разделов появляется второй элемент, который вновь описывает оставшееся пространство как Extended Partition, то есть указатель на следующий EBR. В секторе, на который ссылается эта запись, точно так же описывается один раздел, и, если осталось место, делается очередная запись об Extended Partition. Так продолжается до тех пор, пока пространство не будет разделено. Фактически все записи о расширенных разделах являются цепью (Extended Partition Chain), в которой от дискового пространства отрезаются кусочки, пока место не закончится. Ошибка в любом элементе этой цепи приведет к ее обрыву. Все разделы, записи о которых лежат после разрыва цепи, операционная система найти не сможет, а занимаемое этими расширенными разделами пространство она будет считать незанятым.

Таблица разделов указывает на первые сектора каждого раздела. Для размещения файлов в разделе его следует отформатировать, то есть создать внутри раздела файловую систему. Основная запись файловой системы обычно начинается в первом секторе раздела. Структура записей файловой системы зависит от ее типа. Чаще всего встречаются файловые системы NTFS и FAT.

Файловая система NTFS сейчас используется на дисках 90 % домашних и офисных компьютеров. В основе ее лежит главная файловая таблица (Master File Table – MFT). Это база данных, или таблица, строки которой соответствуют файлам тома, а столбцы — атрибутам файлов. Файловая система NTFS образована девятью системными файлами, которые скрыты от просмотра обычными средствами. Эти файлы содержат таблицы занимаемых файлами кластеров и атрибутов файлов, список шагов транзакций (проведенных операций с файлами), корневой каталог и т. д. В секторе начальной загрузки указано положение сегментов данных MFT и зеркального файла MFT. В середине диска расположен дубликат сектора начальной загрузки.

Главная файловая таблица MFT – специальный и довольно большой файл. Первые 16 строк таблицы содержат служебную информацию о самой таблице.

• В начале файла MFT находится первая (основная) таблица файлов.

• За основной таблицей файлов следует зеркальная запись (Mirror record), идентичная первой записи MFT. Если первая таблица MFT разрушена, то данные о размещении файлов берутся из зеркального файла MFT.

• Третья запись MFT ссылается на файл регистрации (log file).

Начиная с семнадцатой, записи главной файловой таблицы используются собственно файлами и папками, которые также рассматриваются как файлы NTFS. Благодаря дублированию записей MFT, а также наличию файла транзакций, файловая система NTFS считается отказоустойчивой. Восстановление данных облегчается теми же механизмами.

Файловая система FAT еще недавно была основной на разделах жестких дисков. Сегодня в этой системе форматируются, как правило, flash-диски и карты памяти. Файловая система FAT (точнее, системы FAT12, FAT16 и FAT32) образована четырьмя структурами.

• Блок начальной загрузки (boot record), который находится в первом секторе раздела.

• Таблица размещения файлов (file allocation table – FAT).

• Резервная таблица размещения файлов (backup FAT), которая используется при обнаружении повреждений в основной FAT.

• Корневой каталог (root directory).

Структуры файловых систем создаются средствами операционной системы – утилитой форматирования разделов либо служебными программами. На диске эти структуры и записи, как и таблицу разделов, можно просматривать и изменять редакторами двоичных данных.

В электрике могут возникнуть всего две неисправности: потеря контакта там, где он должен быть, или появление контакта там, где его быть не должно. На диске истинных причин потери данных тоже всего две: случайное изменение содержимого ячейки и повреждение этой ячейки. Случаев изменения содержимого очень много. Они будут рассмотрены в порядке «от поверхности диска до операционной системы».

Неисправности платы электроники ведут к недоступности диска. При этом все данные могут быть в сохранности либо поврежденной может быть лишь часть информации. После замены или ремонта платы диск может использоваться снова.

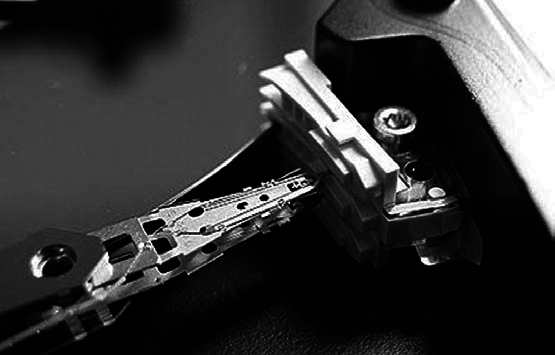

Поломки механики внутри гермоблока: отрывы и сколы головок, разрушение подшипников и двигателей очень часто сопровождаются и повреждением пластин. В таком случае винчестер чаще всего не запускается и не определяется BIOS компьютера. Бывает, что блок головок «застревает» в парковочной зоне (рис. 2.4). Возможна ситуация, когда жесткий диск стартует, но из-за повреждения одной головки недоступна группа секторов. Восстановление начинается с ремонта диска в «чистой комнате», а результат зависит от степени повреждения поверхности пластин.

Рис. 2.4. Блок головок в парковочной зоне
