Белл 206LT «Туин Рейнджер»- развитие вертолета Белл 206L с двухлопастным несущим винтом и двумя ГТД Аллисон 250-С20В взлетной мощностью по 330 кВт/450 л. с. Совершил первый полет в 1991 г. Производится серийно в США.

Белл 406 (OH-58D) «Кайова Уорриер» -усовершенствованный разведывательный и боевой вертолет разрабатывается с 1981 г. для армии США по Программе AHIP (Army Helicaptez Impeovemen t Program). Требованиями предусматривалось использование вертолета в качестве командного поста, для разведки и связи, а также для обнаружения и целеуказания в совместных действиях с боевыми вертолетами АН-64А «Апач». Для этого вертолеты AHIP снабжаются лазерным целеуказателем и оптической системой наблюдения, установленной в сферическом обтекателе над втулкой несущего винта. Позже было признано целесообразным снабдить вертолеты АНЕР вооружением из ПТУР «Хеллфайр», УР класса «воздух-воздух» «Стингер», НАР и пулемета калибром 12,7 мм. Первый полет опытного вертолета с четырехлопастным несущим винтом 16 октября 1983 г. Поставки новых и модернизация существующих вертолетов начались в 1985 г. Программа AHLP несколько раз пересматривалась, общая стоимость ее в 1992 г, оценивалась в 2,4 млрд долларов и предусматривала закупки 255 усовершенствованных вертолетов ОН-58D. Полностью программа армии предусматривает доведение количества вертолетов до 507.

Многоцелевой двухдвигательный вертолет Белл 400

Белл 406С «Комбат Скаут» – облегченный вариант OH-58D с упрощенным составом оборудования для экспорта. Совершил первый полет в июне 1984 г. Саудовская Аравия заказала 15 вертолетов под обозначением MH-58D с ПТуР «Тоу» и прицельной системой «Гелитоу» сверху фюзеляжа вместо надвтулочного прицела. В 1987 г. проведены испытания вертолета Белл 406С с вооружением УР класса «воздух-воздух». .

ОН-58Х – усовершенствованный вариант вертолета OH-58D. В удлиненной носовой части установлена ПК система обзора FLIR. В кабине установлены сиденья для трех солдат, возможна установка носилок. Вооружен ПТУР «Хеллфайр, УР класса «воздух-воздух» «Стингер», НАР калибром 70 мм и пулеметом калибром 12,7 мм. Макет вертолета демонстрировался в 1994 г. на авиационно-космической выставке в Сингапуре.

Легкий разведывательный вертолет OH-58D «Кайова Уорриер» с надвтулочным прицелом

MPLH (Multi-Purpose Light Helicopter) – модификация вертолета «Кайова Уорриер» с ГТД Аллисон T703-AD-700 взлетной мощностью 429 кВт/575 л. с. для частей специального назначения США. Для удобства загрузки в самолет С-130 лопасти несущего винта и оперение складываются. Снабжен грузовым крюком для транспортировки на внешней подвеске грузов массой до 900 кг и кронштейнами для крепления по бокам фюзеляжа четырех носилок с ранеными. Снабжен системой FLTR, инерциальной навигационной системой с лазерными гироскопом, системой ночного видения с нашлемными очками.

ТН-67 «Крик» – учебно-тренировочный вертолет для армии США, является вариантом вертолета Белл 2Q6B-3 «Джет Рейнджер» с одним ГТД Аллисон 250-C20JN. Программа нового тренировочного вертолета NTH (New Training Helicopter) начата армией в 1992 г. для замены устаревших тренировочных вертолетов ТН-1. Б конкурсе участвовали шесть фирм со своими вертолетами Белл ТН-206, Еврокоптер AS 550, Робинсон R-22, Роджерсон РН-1100, Швейцер ТН-55 и Энстром ТН-28. В 1993 г. лучшим был признан вертолет ТН-206, и фирме «Белл» был представлен контракт стоимостью 85 млн долларов на поставку 102 вертолетов под обозначением ТН-67 «Крик». Программой NTH предусматриваются закупки 157 вертолетов и 12 тренажеров. Кабина вертолета ТН-67 оборудована для размещения инструктора и двух курсантов, одного рядом с инструктором и второго на задаем сиденье.

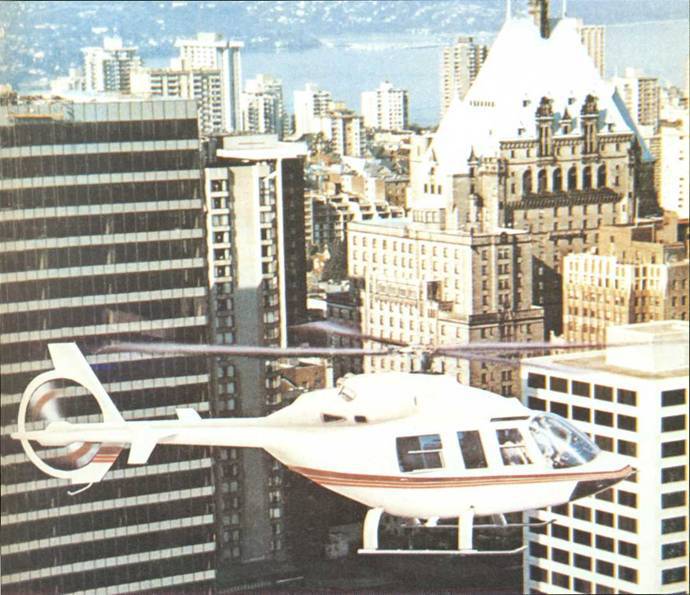

Белл-407 – развитие вертолета Белл 206 L «Лонг Рейнджер» ® большей грузоподъемностью и крейсерской скоростью, фюзеляж улучшенной аэродинамической формы, выполнен из КМ, несущий винт четыпехлопастный из КМ. Снабжен одним ГТД Аллисон 250-С47 взлетной мощностью 607 кВт/814 л. с. Совершил первый полег 10 ноября 1995 г. Заказано 150 вертолетов.

КОНСТРУКЦИЯ. Вертолет выполнен по одновинтовой схеме с рулевым винтом, одним ГТД и лыжным Шасси.

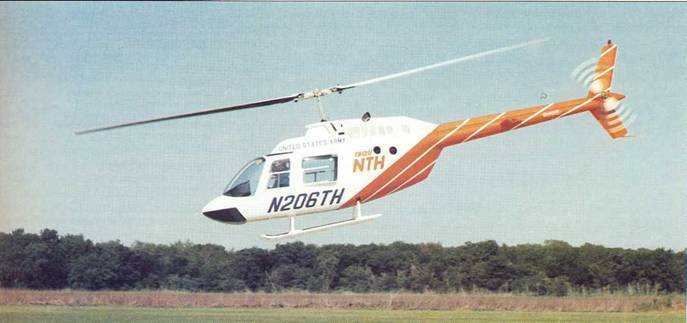

Учебно-тренировочный вертолет ТН-57 «Крик»

Фюзеляж цельнометаллический тиша полумонокок предварительно напряженной конструкции, выполнен с использованием алюминиевых сплавов. Силовой набор включает лонжероны, две верхние продольные балки и нижнюю профилированную панель с сотовым заполнителем. Кабина имеет двери размерами 1,04 х 0,91 м с каждой стороны фюзеляжа. Сиде! гья летчика и второго летчика-наблюдателя установлены рядом. В задней части кабины размещены блоки электронного оборудования. Кабина снабжена системой отопления и вентиляций, Конусообразная хвостовая балка полумонококовой конструкции. С правой стороны балки крепятся стабилизатор и вертикальное оперение, с левой стороны установлен рулевой винт.

Несущий винт четырехлопастный, с упругим креплением лопастей, как у вертолета Белл 412. Лопасти с D-образным лонжероном выполнены из стекловолокна, обшивка и заполнитель из номекса имеют прямоугольную форму в плане с сужающейся законцовкой. Профиль лопасти BHTI М406183, хорда 0,24 м. Имеется система складывания лопастей. Втулка из композиционных материалов имеет ресурс более 10 000 ч. Система несущего винта обладает пониженным уровнем вибраций и обеспечивает более эффективное управление на режиме самовращения и на предельно малых высотах полета. Лопасти и втулка могут противостоять действию пуль калибром 12,7 мм. Тормоз несущего винта отсутствует.

Рулевой винт диаметром 1,65 м, с лопастями из стекловолокна, хорда лопасти 0,156 м.

Горизонтальное оперение прямое, неуправляемое, с перевернутым профилем; площадь 0,9 м4 . Вертикальное оперение состоит из верхней и нижней секций общей площадью 0,85 м, имеющих стреловидность по передней кромке.

Шасси лыжное, выполнено из легких труб, которые крепятся к прессованным поперечным стойкам. Колея шасси 1,88 м.

Силовая установка. Турбовальный двигатель со свободной турбиной расположен в верхней части фюзеляжа, за пилоном несущего винта. Модульная конструкция двигателя облегчает техническое обслуживание. Размеры двигателя 1,097 х 0,557 х 0,658 м; сухая масса 106,6 кг.

Трансмиссия рассчитана на передачу мощности 454 кВт/600 л. с. Редуктор несущего винта содержит коническую ступень со спиральными зубьями и планетарную ступень, выполненные из стальных сплавов. Картеры редукторов выполнены из алюминиевых и магниевых сплавов. Передаточное отношение от двигателя к несущему винту 15,22 : 1, к рулевому винту 2,52:1.

Топливная система включает самоуплотняющийся протестированный бак емкостью 399 л, установленный в задней части кабины. Заливная горловина находится с правой стороны фюзеляжа. Запас масла 5,7 л.

Система управления несущим и рулевым винтами гидравлическая, бустерная с давлением 6,85 мПа/ 70 кг/см² и расходом 11,4 л/мин. Имеется система повышения устойчивости и управляемости вертолета.

Электросистема включает основную и вспомогательную цепи. Основная цепь питается от трехфазного генератора переменного тока (120-208 В, 10 кВА, 400 Гц); выпрямитель постоянного тока (28 В, 200 А) служит вспомогательным источником мощности. Резервными источниками мощности являются однофазный преобразователь переменного тока на полупроводниковых элементах (115 В, 500 ВА, 400 Гц) и стартер-генератор постоянного тока (28 В, 200 А).

Схема вертолета Белл 206
