Вертолет СН-53Е «Супер Стэллион» является развитием вертолета СН-53А, имея с ним 50% общих агрегатов и деталей, но отличается увеличенной грузоподъемностью, трехдвигательной силовой установкой и большими размерами грузовой кабины и диаметра несущего и рулевого винтов.

Требования к вертолету СН-53Е предусматривали перевозку груза на внешней подвеске массой 16 т при радиусе действия 92 км и взлете с площадки, расположенной на уровне моря, чтобы он смог конкурировать с армейским вертолетом- краном S-64B с максимальной платной нагрузкой 18 т, перевозимой на тросе; другие задания предусматривали перевозку внутри фюзеляжа груза массой 3630 кг при радиусе действия 185 км и взлете с площадки, расположенной на высоте 915 м, при температуре 33 °С или транспортировку 37 десантников на расстояние 536 км. Перегоночная дальность 1870 км.

Первый из двух опытных вертолетов YCH-53E совершил первый полет 1 марта 1974 г., однако вскоре он разрушился при наземных испытаниях, и летные испытания были продолжены с 24 января 1975 г. со вторым опытным вертолетом. Первый из двух пред серийных вертолетов совершил первый полет 8 декабря 1975 г. Серийное производство началось в 1980 г., а в 1981 г. – поставки корпусу морской пехоты.

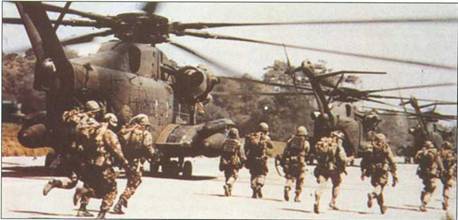

Высадка десанта из вертолета СН-53Е

Предусмотрены закупки корпусом морской пехоты 172 вертолетов СН-53Е и 50 вертолетов МН-53Е.

Общая стоимость программы и закупок 222 вертолетов оценивается в 4850 млн долларов, цена вертолета СН-53Е 24,36 млн долларов.

МН-53Е «Си Драгон». В 1980 г. началась разработка вертолета- тральщика МН-53Е для флота США. В 1981 г. была завершена постройка опытного вертолета, совершившего первый полет 18 декабря 1981 г., и началась двухлетняя программа его летных испытаний, включавших буксировочные испытания в паре с тралом Мк.106 на подводных крыльях. Вертолет МН- -53Е отличается от СН-53Е большими боковыми обтекателями и большими топливными баками общей емкостью 12 110 л и грузовым крюком для буксировки, рассчитанной на усилие 13 600 кг. Первый полет опытного предсерийного вертолета МН-53Е состоялся 1 сентября 1983 г.

Вертолеты СН-53Е предлагаются на экспорт под обозначением S- -80Е. Силами самообороны Японии заказано 10 вертолетов СН-53Е под обозначением S-80M «Си Драгон».

Программой усовершенствования вертолетов СН-53Е предусматривается использование ГТД Т64- 416 большей мощности, лопастей несущего и рулевого винтов из КМ, навигационной системы «Омега», системы ночного видения для экипажа и системы предупреждения об облучении наземными РЛС. Вертолеты предполагается вооружить для самообороны УР класса «воздух- воздух» А1М-3 «Сайдуиндер», испытания которых были проведены в центре ВМС, и снабдить контейнерами для разбрасывания дипольных отражателей или ИК-ловушек, а в топливной системе использовать инертный газ. Кроме того, кабину предполагается снабдить усовершенствованной системой подъема и перемещения грузов.

КОНСТРУКЦИЯ. Вертолет одновинтовой схемы с рулевым винтом, тремя ГТД и трехопорным шасси.

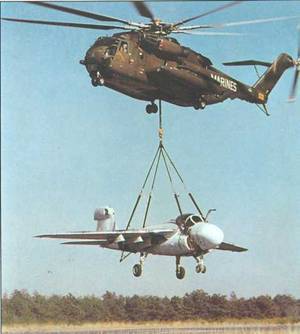

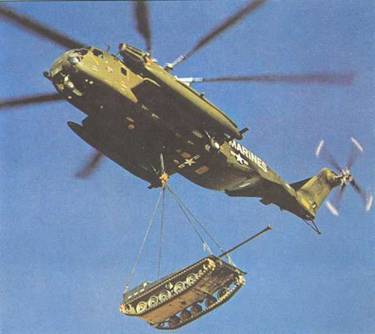

Транспортировка вертолетом СН-53Е на внешней подвеске легкого танка и самолета Грумман ЕА-6 «Праулер»

Вертолет S-80 М-1 «Си Дрэгон» сил самообороны Японии

Вертолет СН-53Е на палубе авианосца со сложенными лопастями несущего винта и хвостовой балки

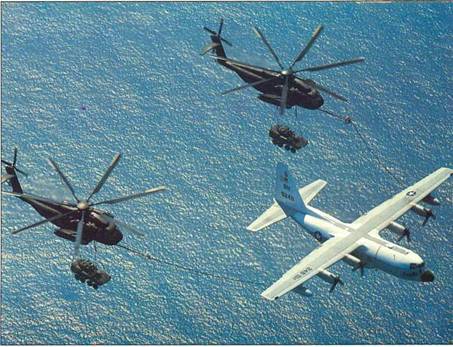

Заправка топливом в полете

Схема вертолета Сикорский CH-S3E

Фюзеляж водонепроницаемый, типа полумонокок, выполнен с применением легких сплавов, стали и титана. Отдельные секции кабины экипажа изготовлены из композиционных материалов на основе стеклоэпоксидного пластика. Обтекатели втулки несущего винта, редуктора и капота двигателя выполнены из кевлара. Фюзеляж рассчитан на восприятие перегрузок до 20 g по вертикали и до 10 g – боковых. Кабина экипажа трехместная, с расположенными рядом сиденьями. В грузовой кабине размером 3,15 х 2,3 х х 1,38 м могут быть размещены до 55 десантников или до 13 т грузов на семи стандартных платформах размером 1 х 1,2 м, которые загружаются через заднюю грузовую рампу с гидравлическим приводом; для буксировки имеется крюк, рассчитанный на усилие 16 330 кг.

Горизонтальное оперение установлено с правой стороны пилона рулевого винта и подкреплено подкосом. Горизонтальное оперение и пилон выполнены из кевлара.

Шасси убирающееся, трехопорное, с носовой опорой. Носовая опора убирается в нишу в нижней части фюзеляжа, опоры главных колес – в боковые обтекатели. База шасси 8,31 м, колея 3,96 м.

Несущий винт семилопастный, с шарнирным креплением лопастей к втулке. Лопасти новой конструкции, с улучшенным профилем, с увеличенной до -14° круткой. Лонжерон овального сечения выполнен из титанового сплава, сотовый заполнитель лопасти изготовлен из стекловолокна «номекс», а обшивка – из композиционных материалов на основе эпоксидного стеклопластика. Имеется система обнаружения неисправностей лопасти, использующая избыточное давление, создаваемое внутри лонжерона. Втулка, выполненная из титана и стали, имеет эластомерные подшипники. Складывание лопастей осуществляется посредством гидравлической системы.

Рулевой винт четырехлопастный, диаметром 6,1 м, с шарнирным креплением лопастей. Лопасть обычной конструкции, с D-образным лонжероном из алюминиевого сплава с нервюрами. Плоскость вращения рулевого винта отклонена влево на 20° для получения вертикальной составляющей тяги винта, компенсирующей заднее положение центра тяжести в связи с установкой третьего двигателя.

Силовая установка. Сверху фюзеляжа в отдельных гондолах вместе с боковыми воздухозаборниками размещены два двигателя. Третий двигатель расположен за главным редуктором и закрыт обтекателем. Съемные и откидные панели облегчают осмотр двигателей.

Топливная система включает два протестированных бака общей емкостью 2385 л, расположенных в боковых обтекателях, и два насоса, расположенных непосредственно у двигателей. С дополнительными баками общая емкость топливных баков, находящихся внутри фюзеляжа, достигает 12 110 л. К обтекателям могут подвешиваться сбрасываемые топливные баки емкостью 4920 л. Спереди расположена выдвижная телескопическая штанга топливоприемника для заправки топливом в полете. Кроме того, заправка может производиться с корабля посредством заправочного рукава, когда вертолет находится на режиме висения.

Трансмиссию составляют редукторы двигателей, промежуточные валы, угловые редукторы, главный редуктор, вал и редуктор вспомогательной силовой установки, вал промежуточного углового редуктора и редуктор привода рулевого винта. Посредством углового редуктора скорость вращения выходного вала двигателя снижается с 14 280 до 6320 об/мин. Главный редуктор уменьшает угловую скорость вращения несущего винта до 177 об/мин. Скорость вращения вала трансмиссии рулевого винта 4270 об/мин. Редуктор рулевого винта снижает скорость вращения вала рулевого винта до 700 об/мин. Главный редуктор, расположенный в обтекателе над грузовой кабиной, изготовлен из магниевых, алюминиевых и титановых сплавов, масса редуктора составляет 1746 кг. Шестерни, подшипники и вал привода несущего винта (диаметром 0,28 м) выполнены из стали. Трансмиссия рассчитана на передачу мощности 10 060 кВт/13 140 л. с.
