Связное оборудование состоит из уКВ-приемопередатчика Коллинз AN/ ARC-159 (V) 2 дециметрового диапазона и КВ приемопередатчика AN/ARC-174 (V) 2, а также запросчиков-ответчиков системы опознавания Хезелтайн AN/APX- 76А (V) и Бендикс AN/APX-100 (У) 1, шифраторов TSEC/KY-75, TSEC/ KG-45 (Е-1) и системе передачи данных Сьерра Рисерч AN/APQ-44. Между кораблем и вертолетом предусматривается как шифровальная, так и открытая (голосовая) связь с помощью УКВ- и КВ-радиостанций Коллинз AN/ ARC-159 и AN/ ARC- -174.

Двусторонняя многоканальная линия скрытой связи состоит из двух основных элементов: конечного устройства бортовой радиостанции AN / APQ-44 и конечного устройства корабельной радиостанции AN/SRQ-4. Вся передаваемая информация имеет цифровое кодирование и мультиплексируется в непрерывный поток данных, кодируемых перед передачей. На вертолете «Си Хоук» установлены две направленные антенны – под нижней передней частью фюзеляжа и хвостовой балкой. Выбор антенны и наведение ее на корабль обеспечивается командами ЭВМ.

Система обработки данных состоит из двух бортовых цифровых вычислительных устройств AN/ AYK-14, обеспечивающих координацию системы и шин данных. Важным элементом системы LAMPS Мк.З при выполнении задачи ПЛО является усовершенствованный процессор акустических сигналов AN/UYS-1 «Протей» фирмы «1ВМ». Один процессор установлен на вертолете, другой-на корабле. Все кодированные акустические сигналы от приемника РГБ AN/ ARR-75 поступают в процессор «Протей» для анализа и классификации. С помощью процессора оператор может определять местоположение цели и степень риска.

На вертолете использованы две РЛС и активная система опознавания «свой-чужой» AN/ARX-76A фирмы «Хезелтайн». Доплеровская РЛС AN/ARN-217 фирмы «Теледайн-Райан» используется для автоматического управления вертолетом на режиме висения. Поисковая РЛС AN/ARS-124 фирмы «Тексас Инструменте», применяемая для обнаружения воздушных и надводных целей, имеет антенну с линейной решеткой, которая помещается в плоском обтекателе под носовой частью вертолета для обеспечения кругового обзора. Быстросканирующая антенна в сочетании с усовершенствованным цифровым преобразователем обеспечивает точную обработку сигналов для достижения оптимального обнаружения надводных целей даже в условиях сильного волнения на море.

На вертолете имеется сисдема радиоэлектронной поддержки Рейтеон AN/ ALQ-142, которая обеспечивает обнаружение целей с точным определением координат целей, что необходимо для раннего обнаружения источников излучения противника и получения точной информации о дальних целях (для наведения противокорабельных управляемых ракет). Система AN / ALQ-142 может взаимодействовать с корабельной системой Рейтеон AN/ALQ-32.

Пилотажно-навигационное оборудование состоит из радионавигационной системы Коллинз AN/ ARN-118 (V), радиовысотомера Ханиуэлл AN/APN-194 (V), доплеровского радиолокатора Теледайн Райан AN/APN-127 и радиокомпаса Коллинз AN/ ARA-50 дециметрового диапазона. Управление работой РЛС вертолета, РГБ и датчиком поиска осуществляется дистанционно, путем передачи данных по радио в реальном масштабе времени. Полученные данные анализируются и обрабатываются на корабле.

Вооружение состоит из двух самонаводящихся противолодочных торпед Мк.46 на боковых узлах подвески или противокорабельных управляемых ракет (УР) «Гарпун».

Размеры, м:

длина с вращающимися винтами 19,76

длина фюзеляжа 15,26

длина со сложенной хвостовой балкой 12,47

ширина вертолета 3,26

высота вертолета со сложенной

хвостовой балкой 4,04

диаметр несущего винта 16,36

ометаемая площадь, м² 210

Двигатели: 2 ГТД Дженерал Электрик T700-GE-700

взлетная мощность, кВт/л. с. 2x1285/2 х 1725 Массы и нагрузки, кг:

максимальная взлетная 9925

взлетная при выполнении задания 9180

пустого снаряженного 6190

максимальная нагрузка, перевозимая

в кабине 1860

Летные данные:

максимальная скорость, км/ч 276

максимальная скороподъемность, м/с 10,16

статический потолок, м 4510

продолжительность полета, ч 3,5

Вертолет S-76 является первым вертолетом фирмы «Сикорский», разработанным для гражданского применения. Разработка вертолета бьша начата в 1976 г. в соответствии с требованиями к легкому транспортному вертолету, который мог использоваться для обслуживания морских нефтяных промыслов, а также в качестве административного и многоцелевого вертолета. Требованиями предусматривалась перевозка 12 пассажиров с экипажем из двух летчиков на расстояние 740 км со скоростью 230 км/ч. При разработке вертолета S-76 был использован опьгг создания вертолета S-70 «Блэк Хоук».

Постройка четырех опытных вертолетов была начата в мае 1976 г. Первый полет первого опытного вертолета S-76A с двумя ГТД Аллисон 250С-30 мощностью По 485 кВт/ 650 л. с. состоялся 13 марта 1977 г. В ащусге 1978 г. состоялся полет вертолета S-76A головной серии. К началу 1994 г. было поставлено более 400 вертолетов S-76. Цена вертолета S-76А – 5,25 млн. долларов, S- -76В – 5, 9 млн долларов. Цена во- ' шного вертолета Н-76 с усовершенствованным пилотажно-навигационным оборудованием и вооружением от 7 до 9 млн долларов. Производились следующие модификации:

Многоцелевой вертолет Сикорский S-76

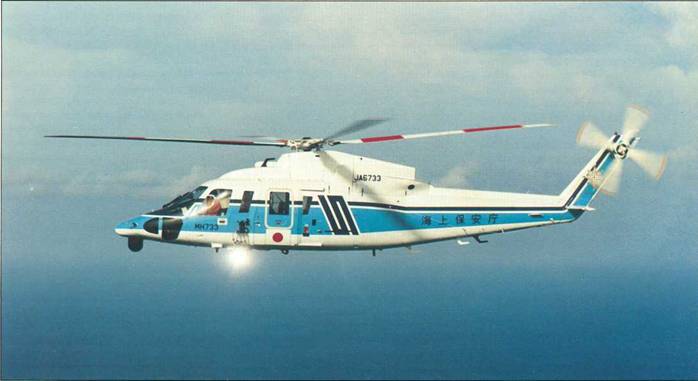

Поисково-спасательный вертолет S-76C

S-76 Мк.2 -модифицированный вертолет с ГТД Аллисон 250С-0 мощностью по 485 кВт/650 л. с. Начал поставляться с марта 1982 г.;

S-76UT – многоцелевой вертолет для поставок на экспорт; поставлено 17 вертолетов ВВС Филиппин;

S-76B – вариант легкого транспортного вертолета S-76 Мк.2, с ГТД Пратт-Уитни РТ6В-36 мощностью по 732 кВт/980 л. с. Летные испытания опытного вертолета S-76B начались 22 июня 1994 г. и были завершены в 1986 г.; обеспечена эксплуатация с площадок на высоте 5550 м и в условиях холодной погоды-до -20 °С, крейсерский полет на высоте 4570 м;

Н-76 – многоцелевой вертолет для вооруженных сил, является военным вариантом вертолета S-76B. Предназначен для наблюдения, поддержки, поиска и спасения и для санитарных перевозок;

H-76N – морской вариант для противокорабельной разведки и обнаружения целей, атаки надводных целей, поисково-спасательных работ и многоцелевого применения. Разрабатывается с 1984 г., проходил летные испытания в 1986 г. Вооружение в варианте Н-76 «Игл» состоит из четырех пулеметов калибром 7,62 мм или двух пулеметов калибром 12,7 мм в контейнерах или НАР калибром 70 мм или ПТУР «Хеллфайр» с надвтулочным прицелом. Возможна установка противолодочных УР «Си Скьюа» или двух противолодочных торпед Мк.46.

Многоцелевой вертолет S-76UT

Боевой вертолет Н-76

КОНСТРУКЦИЯ. Вертолет одновинтовой схемы, с рулевым винтом, двумя ТВД и трехопорным шасси.

Фюзеляж монококовой конструкции, выполнен со значительным использованием композиционных материалов. В конструкции носовой части применены стекловолокно и кевлар; для грузовой кабины использованы легкие сплавы и сотовый заполнитель; хвостовая балка полумонококовой конструкции, выполнена из легких сплавов.

Кабина экипажа оборудована для первого и второго летчиков. Применение сдвоенного цифрового автощетота позволяет осуществлять пилотирование одним летчиком. Передние стекла кабины снабжены двойными стеклоочистителями; система обогрева стекол устанавливается по желанию заказчика.
