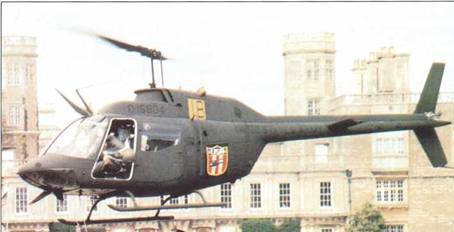

Легкий разведывательный и связной вертолет ОН-58А «Кайова Рейнджер»

В 1961 г. фирма «Белл» начала разработку легкого разведывательного и связного вертолета второго поколения по конкурсной программе армии США LOH (Liaison and Observation Helicopter). Вертолеты LOH предназначались для замены легких разведывательных и связных вертолетов первого поколения Белл ОН-13 и Хиллер ОН-23, снабженных одним ПД и имеющих экипаж из двух человек (летчика и наблюдателя) и крейсерскую скорость, ограниченную до 115 км/ч из-за малой мощности двигателя и плохих аэродинамических форм. Вооруженным силам США было поставлено начиная с 1946 г. 2393 вертолета ОН-13 и 1401 вертолет ОН-23.

Требованиями армии к вертолетам LOH предусматривалась максимальная полезная нагрузка 450 кг при взлетной массе 1000 кг, статический потолок 1830 м без учета влияния близости земли и при температуре окружающего воздуха 35 °С, крейсерская скорость 200 км/ч и максимальная продолжительность полета 3 ч.

Вертолет LOH должен быть снабжен одним ГТД, экипаж должен также состоять из летчика и наблюдателя, но в кабине должны быть предусмотрены места еще для двух солдат. Предполагалась закупка в течение 6 лет 3000-3500 вертолетов LOH.

В конкурсе по программе LOH участвовали 12 фирм, представивших 18 проектов, из которых в 1961 г. были одобрены три проекта фирм «Белл», «Хиллер» и «Хьюз», получивших контракты на постройку каждой из фирм по пяти опытных вертолетов и проведение 6000-часовых оценочных испытаний. В 1965 г. лучшим был признан проект вертолета Хьюз ОН- 6А, отличавшийся высокой весовой отдачей и меньшими размерами. В результате фирма «Хьюз» получила контракт на производство 1434 вертолетов, поставленных в 1966-1970 гг. Однако эти вертолеты оказались недостаточно пригодными для эксплуатации в армейских подразделениях, поэтому армия была вынуждена организовать вновь конкурс вертолетов Белл ОН-4 и Хиллер ОН-5, из которых теперь лучшим был признан вертолет ОН-4. Фирма «Белл» получила в 1968 г. контракт на серийное производство 2200 вертолетов – под обозначением ОН-58А.

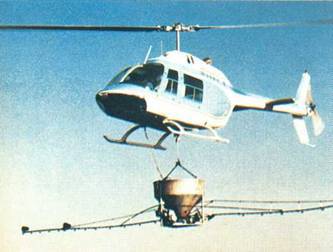

Легкий административный вертолет Белл 206А «Джет Рейнджер»

Опытный вертолет OН-4 с двухлопастными несущим и рулевых винтами, одним ГТД и лыжным шасси был представлен в 1963 г. на испытания, проиграв на первом этапе конкурс по программе LOH. Фирма «Белл» на основе проекта вертолета ОН-4 разработала гражданский вариант Белл 206, ставший базовым для большого числа военных и гражданских модификаций и являющийся одним из наиболее распространенных за рубежом вертолетов. В США и других странах было построено более 8400 вертолетов, из них около 6000 гражданских, которые были поставлены в 41 страну. Вертолеты производились в следующих модификациях:

Белл 206А «Джет Рейнджер» I-» легкий административный вертолет с одним ГТД Аллисон 250-С18 взлетной мощностью 236 кВт/317 л. с. Первый опытный вертолет начал проходить летные испытания в январе 1966 г., серийно производился с конца 1966 г. в США, где было построено 685 вертолетов, и с 1967 г. по лицензии в Италии фирмой «Агуста».

Белл 206В-1 «Джет Рейнджер» II- легкий административный вертолет, развитие вертолета Белл 206А с ГТД Аллисон 25С-С20, взлетной мощностью 296 кВт/400 л. с. Построено в США с 1972 г. 1535 вертолетов, производился по лицензии в Италии фирмой «Агуста», построившей 812 вертолетов АВ206А и AB206B-I.

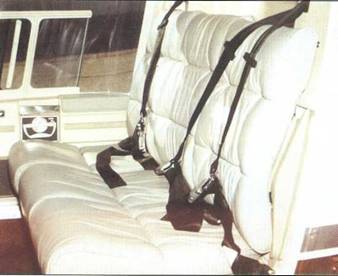

Кресла для пассажиров и багажный отсек

Установка носилок в кабине

Спасательная лебедка

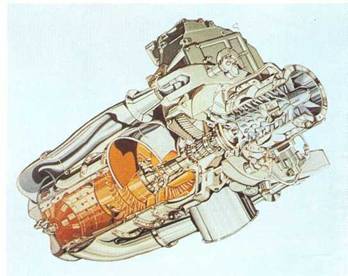

ГТД Аллисон 250-С20

ОН-53А «Кайова» – легкий разведывательный и связной вертолет с ГТД Аллисон Т63А-700 мощностью 236 кВт/317 я. с. Для армии США, которой было поставлено 2288 вертолётов в 1968-1973 гг.

ТН-57А «Си Рейнджер»-тренировочный вертолет для первоначального обучения для флота США, модификация ОН-58А с двойным управлением и дополнительным оборудованием; поставлено 173 вертолета в 1967-1981 гг.

СН-136 «Кайова»-легкий разведывательный и связной вертолет для канадских вооруженных сил, модификация ОН-58А; поставлено 74 вертолета.

ОН-58В «Кайова» – модификация ОН-58 А для Австрии; поставлено 12 вертолетов в 1976 г.

ОН-58С «Кайова»- модификация с ПД Аллисон 250-С20В с увеличенной мощностью до 313 кВт/420 л. с. и усовершенствованным оборудованием.

Белл 206В «Джет Рейнджер» III – развитие вертолета «Джет Рейнджер» II с теми же размерами несущего винта и фюзеляжа, но с ГТД Аллисон 250-С20В мощностью 313 кВт/420 л. с. Серийно производился с 1977 г. в США, где было построено 1615 вертолетов, по лицейзии в Италии, где было построено 300 вертолетов, и в Канаде, где было построено 275 вертолетов.

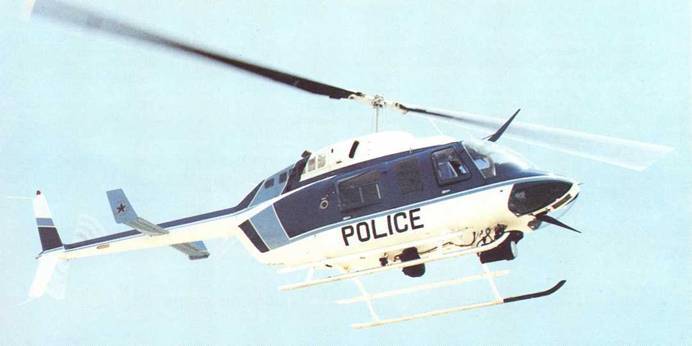

Полицейский вертолет Белл 206L-3 «Лонг Рейнджер»

Компоновочная схема вертолета Белл 206LT

ТН-57В «Си Рейнджер» – тренировочный вертолет для первоначального обучения с усовершенствованным оборудованием, является вариантом вертолета Белл 206В «Джет Рейнджер» III; флотом США заказан 51 вертолет, поставки завершены в 1985 г. Дополнительно флотом заказано 89 вертолетов ТН-57С, снабженных оборудованием для полетов ночью.

Белл 206L «Лонг Рейнджер» – развитие вертолета «Джет Рейнджер» II с удлиненным фюзеляжем, увеличенным диаметром несущего винта до 11,28 м и ГТД Аллисон 250- С20В мощностью 313 кВт/420 л. с. Совершил первый полет 11 сентября 1974 г., серийно производился с 1975 г. в США и по лицензии в Италии. В последующем с 1981 г. производились модификации 206L «Лонг Рейнджер» П, Ш и IV с ГТД Аллисон 250-С30 с увеличенной взлетной мощностью до 485 кВт/ 650 л. с., максимальной взлетной массой 1882 кг и улучшенными летными характеристиками. С 1986 г. серийное производство вертолетов «Лонг Рейнджер» переведено в Канаду, где было построено более 600 вертолетов.

Легкий многоцелевой вертолет Белл 206L-4

Белл 400 «Туин Рейнджер» – развитие вертолета Белл 206L с двумя ГТД Аллисон 250-С20 взлетной мощностью по 310 кВт/420 л. с. и максимальной взлетной массой 2495 вег. Отличается увеличенной по размерам кабиной, в которой могут разместиться летчик и шесть пассажиров, и улучшенными аэродинамическими обводами фюзеляжа. Снабжен четырехлопастным несущим винтом с эластомерными шарнирами и двухлопастным рулевым винтом с кольцевым ограждением. Совершил первый полет в 1984г., разрабатывался отделением фирмы «Белл» в Канаде. Построено 4 опытных вертолета. Разрабатывались также боевой вариант вертолета Белл 400 «Комбат Туин» с вооружением и модификация Белл 440, конструкция которого выполнена в основном из композиционных материалов.
