Белл 412SP – усовершенствованный вариант с увеличенным запасом топлива и повышенной комфортабельностью. В 1989 г. производство вертолетов 412SP перенесено в Канаду, где будет построено 100 вертолетов. Заказано 10 вертолетов для Гондураса и 18 дня ВВС Норвегии. Будет производиться также по лицензии в Индонезии, где будет построено 100 вертолетов;

АВ 412 «Грифон» – многоцелевой военный вариант вертолета Белл 412, разработан в Италии фирмой «Агуста». Первый полет совершил в 1982 г., поставки начаты в 1983 г. Заказано 114 вертолетов для вооруженных сил Италии и 10 для ВВС Зимбабве, имеются заказы от других стран. Вертолет АВ 412 «Грифон» предназначен для разведывательных и штурмовых операций, непосредственной огневой поддержки и транспортировки боевого снаряжения, может использоваться для эвакуации раненых и поисково-спасательных операций.

КОНСТРУКЦИЯ. Вертолет выполнен по одновинтовой схеме с рулевым винтом, одним или двумя ГТД и лыжным шасси.

Фюзеляж цельнометаллический типа полумонокок, состоит из двухместной кабины экипажа, грузовой кабины и хвостовой балки с отогнутой вверх концевой балкой с рулевым винтом и стабилизатором.

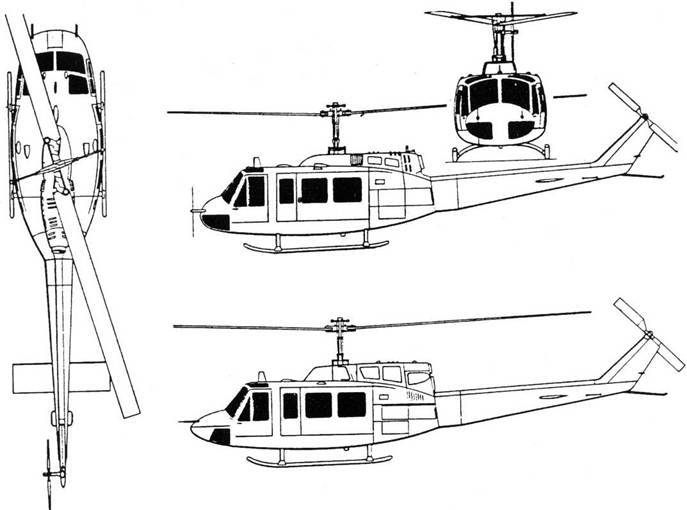

Схема вертолета Белл-205

Обшивка выполнена из стеклопластиковых панелей с сотовым заполнителем. Предусмотрено бронирование ответственных элементов конструкции. Кабина экипажа рассчитана на двух летчиков, которые размещаются на бронированных сиденьях. Доступ в кабину экипажа осуществляется через две открывающиеся на шарнирах двери, которые могут сбрасываться в полете. На вертолете UH-1H в транспортном варианте в грузовой кабине шириной 2,34 м, высотой 1,25 м и объемом 6,23 м³ можно разместить до 14 десантников на сиденьях повышенной прочности или грузы массой 1760 кг; в санитарном варианте в кабине устанавливаются 6 носилок и сиденья для двух сопровождающих. Доступ в кабину обеспечивается через две большие сдвижные двери размерами 2,34 х 1,24 м с каждой стороны фюзеляжа для обеспечения быстрой загрузки и выгрузки. Перед сдвижными дверями имеются шарнирно укрепленные створки, которые могут сбрасываться в полете; сдвижные двери имеют аварийные люки. В полу кабины предусмотрен 51 узел крепления сидений, носилок, лебедки и специального оборудования. За кабиной предусмотрен багажный отсек для размещения груза массой 160 кг. Кабина снабжена системой вентиляции принудительного типа. С нижней стороны фюзеляжа предусмотрены 13 узлов крепления груза и грузовой крюк. Возможна перевозка на тросе под фюзеляжем различных грузов массой до 1360 кг, в том числе легких военных автомобилей и самоходных орудий.

Несущий винт двухлопастный на универсальном шарнире, с конструктивным углом конусности 3°. Втулка выполнена из стали и легких сплавов, сверху втулки установлен стабилизирующий стержень, включенный в цепь управления шагом лопастей. Лопасти прямоугольной формы в плане, изготовлялись из алюминиевых сплавов со штампованным лонжероном и секциями, позже из композиционных материалов с накладками из полиуретана и нержавеющей стали вдоль носка. Хорда лопасти 0,381 м (UH-1A), 0,533 м (UH-1B) и 0,686 (UH-1E) м. Тормоз несущего винта стандартного типа.

Рулевой винт диаметром 2,59 м, двухлопастный, цельнометаллический с общим горизонтальным шарниром. Лопасти прямоугольной формы в плане, взаимозаменяемые. Хорда лопасти 0,213 м.

Оперение состоит из управляемого стабилизатора и киля, служащего пилоном рулевого винта. Стабилизатор размахом 2,59 м прямоугольной формы в плане. Отклонение стабилизатора синхронизировано с продольным управлением для увеличения диапазона центровок. Киль снабжен хвостовой опорой.

Силовая установка состоит из одного ГТД, установленного за валом несущего винта в обтекателе с боковыми воздухозаборниками. Смазка двигателей и общего редуктора осуществляется с помощью трех автономных систем. В двухдвигательных вариантах спаренные ГТД установлены рядом за валом несущего винта в общем обтекателе и имеют отдельные боковые воздухозаборники и общий редуктор. Каждый двигатель имеет независимую маслосистему, автоматическую систему управления и ограничения крутящего момента.

Топливная система состоит из двух взаимосвязанных магистралей с двумя электронасосами и пятью самоуплотняющимися топливными баками повышенной прочности общей емкостью 850 л. Три бака установлены в задней части кабины, два бака – под полом грузовой кабины. Два дополнительных топливных бака емкостью 568 л устанавливаются в перегоночном варианте. Заправка топливом через единую горловину с правой стороны фюзеляжа.

Трансмиссия включает главный редуктор, редуктор двигателя, редуктор привода рулевого винта и соединительные валы. Трансмиссия рассчитана на передачу мощности 1030 кВт.

Шасси лыжного типа усиленной конструкции, для передвижения по земле используются съемные спаренные колеса. Колея шасси 2,6 м. Может устанавливаться поплавковое шасси.

Система управления стандартного типа. Управление общим и циклическим шагом винтов бустерное с жесткой проводкой. Две параллельные гидравлические системы являются полностью автономными. Предусмотрена установка в кабине органов управления для второго летчика.

Электросистема стандартного типа. Цепь постоянного тока включает два стартер-генератора (50 В, 300 А) и никель-кадмиевую аккумуляторную батарею (34 А ч). В цепи переменного тока имеются три однофазных преобразователя переменного тока (250 ВА) на полупроводниковых элементах. Установлена посадочная фара и предусмотрена установка поисковой фары.

Электронное оборудование может включать стандартные пилотажно-навигационные системы, систему опознавания, радиовысотомер, КВ и УКВ системы связи с координированием передач, автоматический радиокомпас, дальномерную аппаратуру, доплеровскую РЛС и автоматическую систему управления полетом по четырем каналам.

Дополнительное оборудование: лебедка для спасательных работ грузоподъемностью 270 кг, крюк для подвески грузов массой 2230 кг, амортизатор подвески груза, комплект из шести носилок.

Вооружение. В военных вариантах предусматривается возможность подвешивания различных видов оружия: двух пушек калибром 20 мм, 4- 8 ПТуР «Тоу», двух пусковых установок в контейнерах по 19 НАР калибром 70 мм, двух пулеметов калибром 12,7 мм в контейнерах, четырех ракет класса «воздух-воздух» или четырех ракет класса «воздух-поверхность» типа «Си Скьюа» для атаки надводных кораблей, в противолодочном варианте вооружение состоит из двух противолодочных торпед или глубинных бомб.

На вертолетах Белл «Ирокез» и «Хыо» в 1964-1965 гг. был установлен 21 международный рекорд, в том числе скорости по прямой на базе 3 км и 15-25 км и по замкнутому маршруту 100, 500 и 1000 км, а также скороподъемности и дальности по прямой и замкнутому маршруту.

Размеры, м:

длина с вращающимися винтами 17,62

длина фюзеляжа 12,77

высота с вращающимся

рулевым винтом 4,41

диаметр несущего винта 14,63

ометаемая площадь, м² 168,1

Двигатели: 1 ГТД Текстрон Лайкоминг T53-L-13

взлетная мощность, кВт/п. с. 1044/1400

Массы и нагрузки, кг:

максимальная взлетная 4310

пустого снаряженного 2520

максимальная перевозимая нагрузка 1760

Летные данные:

максимальная крейсерская скорость, км/ч 204

максимальная скороподъемность, м/с 6,1

динамический потолок, м:

с учетом влияния земли 4145

без учета влияния земли 3840

дальность полета, км 510
