На базе вертолетов UH-1A и UH-1B были созданы следующие модификации:

Белл 204А и В – гражданские варианты вертолетов UH-1А и В, поставлено 69 вертолетов. Производились по лицензии в Италии фирмой «Агуста», построившей 260 вертолетов АВ204В и в Японии фирмой «Фудзи», построившей 144 вертолета В 204;

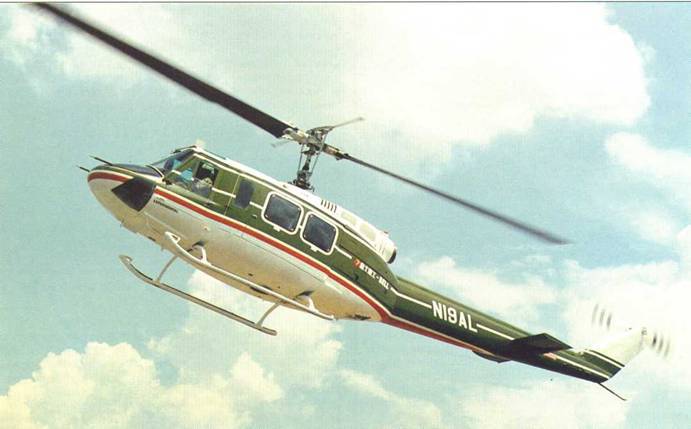

Пассажирский вертолет Белл 205 А-1

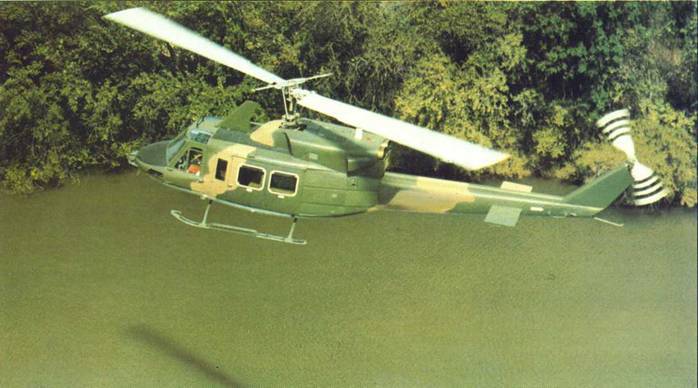

Многоцелевой двухдвигательный вертолет Белл 212

UH-1C и М – многоцелевые вертолеты для армии США с одним ГТД T53-L-11 взлетной мощностью 810 кВт/1100 л. с. и 53-L-13 (1030 кВт/1400 л. с.); построено 787 вертолетов UH-1C;

UH-1E – многоцелевые вертолеты для корпуса морской пехоты и флота, поставлено 209 вертолетов, отличались новым несущим винтом диаметром 13,42 м с хордой лопастей 0,686 м и втулкой типа «дверная петля», которая имела более простую конструкцию и в дальнейшем использовалась на всех вертолетах;

UH-1T-тренировочные вертолеты для флота, отличались дополнительным оборудованием; поставлено 45 вертолетов;

НН-1К – поисковые и спасательные вертолеты для флота; поставлено 27 вертолетов;

UD-1P «Хью» – многоцелевые вертолеты для армии США с увеличенным диаметром несущего винта до 14,63 м и хордой лопастей 0,533 м и большими размерами фюзеляжа и кабины (2,59 х 2,39 х 1,47 м), в которой размещались два летчика и 10-12 солдат или 6 раненых на носилках с двумя сопровождающими санитарами. Вертолеты были снабжены одним ГТД T53-L-11 взлетной мощностью 810 кВт/1100 л. с.; производились в 1963-1968 гг. фирмой Белл, построившей 2430 вертолетов UH-1D, а также по лицензии в Германии фирмой «Дорнье», построившей 352 вертолета.

На базе вертолета UH-1D были созданы следующие модификации:

UH-1F – многоцелевой вертолет для ВВС с одним ГТД Дженерал Электрик T53-GE-3 мощностью 940 кВт/1272 л. с,; построено 146 вертолетов, а также 39 тренировочных вертолетов TH-1F и 50 пожарных и спасательных вертолетов HH-1F;

UH-1H – многоцелевой вертолет для армии США с одним ГТД T53-L-13 взлетной мощностью 1030 кВт/1400 л. с При одном летчике может перевозить до 15 солдат. Серийное производство началось в 1967 г. и продолжалось до 1980 г., построено 5064 вертолета для армии США, а вместе с вертолетами UH- 1D и F около 8050 вертолетов по программе общей стоимостью около 4,2 млрд долларов, кроме того, 1317 вертолетов экспортировано в различные страны до 1985 г. В 1985-1987 гг. поставлено 55 вертолетов для Турции, а позже 118 вертолетов для армии Тайваня. Предполагается, что в армии США сохранятся в эксплуатации до 2000 г. около 2700 усовершенствованных вертолетов UH- 1НР, на которых будут установлены новые двигатели и оборудование;

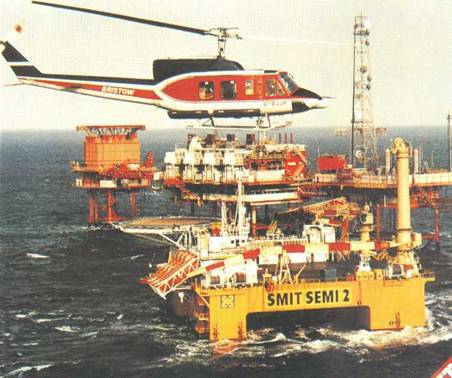

Вертолет Белл-212 над буровой вышкой

UH-1V – санитарный вариант, в который переоборудуются 220 вертолетов UH-1H; снабжены усовершенствованным оборудованием и спасательной лебедкой;

ЕН-1Н – вертолет радиоэлектронного противодействия; в 1981 г. поставлены три вертолета ЕН-1Н и позже еще семь для оценочных испытаний;

Белл 205 А – гражданский вариант вертолета UH-1H; построено фирмой «Белл» 558 вертолетов, производился по лицензии в Италии фирмой «Агуста», построившей 574 вертолета АВ-205, и в Японии фирмой «Фудзи», построившей 135 вертолетов;

Белл 208 «Туиндельта» – демонстрационный вариант вертолета с двумя ГТД Континентал Т72-Т- 2 взлетной мощностью 1050 кВт/1400 л. с. и несущим винтом вертолета UH-1D совершил первый полет в 1965 г.;

Белл 215 «Хьютаг» – демонстрационный вариант вертолета с одним ГТД T55-L-7 взлетной мощностью 1950 кВт/2650 л. с., ограниченной системой трансмиссии до 1480 кВт/2000 л. с., несущим винтом диаметром 15,24 м и лопастями с хордой 0, 686 м с сужающимися законцовками, снабжен системой уменьшения уровня вибраций. Совершил первый полет в 1968 г., предлагался в качестве вертолета-крана грузоподъемностью около 3000 кг при максимальной взлетной массе 6950 кг и статическом потолке 1220 м;

Белл 533 – экспериментальный винтокрыл на базе вертолета UH-1B со стреловидным; крылом: размахом 8 м и двумя ТРД Континентал J69- Т-9 тягой по 420 кг. Во время испытаний в 1964 г. достигнута максимальная скорость 379,8 км/ч при взлетной массе 3855 кг;

YUH-1B-экспериментальный винтокрыл на базе вертолета UH-1B с прямым крылом, четырехлопастным несущим винтом и двумя ТРД Пратт-Уитни JT-12 тягой по 1500 кг. Проходил испытания с 1965 г.; 15 апреля 1969 г. достигнута максимальная скорость 508,5 км/ч при взлетной массе 4180 кг. Во время полета концы лопастей обтекались со скоростью, соответствующей числу М=1,01. Максимальные скорости, достигнутые на винтокрылах Белл 533 и YUH-1B, не регистрировались в качестве международных рекордов для винтокрылов, хотя превышали их;

Белл 212 – двухдвигательный вариант вертолета Белл 205, начал разрабатываться в 1968 г. для министерства обороны Канады, заказавшего 80 вертолетов под обозначениями CUH-1 и CN-155. Вертолеты Белл 212 снабжены двумя спаренными канадскими ГТД РТ6Т- 5В общей взлетной мощностью 1340 кВт/1800 л. с. Первый полет состоялся в 1969 г., серийное производство начато в 1970 г. Построено в США фирмой «Белл» 805 вертолетов и в Канаде по лицензии 67 вертолетов;

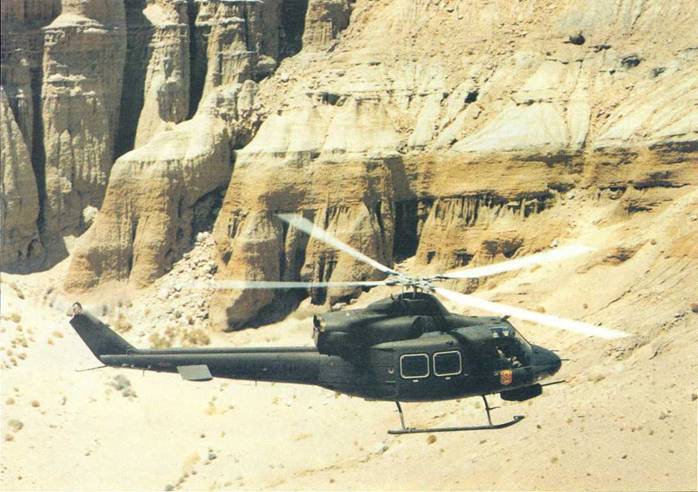

Многоцелевой вертолет Агуста-Белл АВ 412SP с четырехлопастным несущим винтом

UH-1N – вариант вертолета Белл 212 для вооруженных сил США; построено 345 вертолетов для ВВС, флота и корпуса морской пехоты;

UH-1 «Пенетрейтор»-усовершенствованный транспортно-боевой вертолет, глубокая модернизация вертолета UH-1 с узким фюзеляжем, как у вертолета АН-1, выполненным из КМ, и с крылом. В двухместной кабине экипажа летчик размещается спереди, а стрелок сзади, в основной центральной кабине может размещаться до 10 десантников. Вооружение состоит из двух пулеметов калибром 12,7 мм, пушки калибром 20 мм, контейнеров с НАР и пусковых установок для УР. Максимальная взлетная масса 430 кг. Совершил первый полет в октябре 1991 г., дальнейшего развития не получил;

Белл 212 «Туин Твелф»-гражданский вариант вертолета, в 1977 г. получил сертификаты летной годности в США, Великобритании, Канаде и Норвегии и стал первым вертолетом в США с поплавковым шасси, сертифицированным для управления одним летчиком в полете по приборам. Поставлено 18 вертолетов в Австралию, КНР, Саудовскую Аравию и Японию. В 1988 г. серийное производство вертолетов Белл 212 передано на завод фирмы «Белл» в Канаде, где построено более 200 вертолетов;

АВ 212 – многоцелевой вертолет, производимый по лицензии в Италии фирмой «Агуста», построившей 335 вертолетов, в том числе 35 поисково-спасательных вертолетов для ВВС Италии;

АВ 212 А5 – противолодочный вариант вертолета для флота Италии, Греции, Ирака, Турции и Венесуэлы. Построено более 160 вертолетов, которые снабжены опускаемой гидроакустической станцией и системой автоматической стабилизации при полете на режиме висения. Вооружение состоит из двух противолодочных торпед или глубинных бомб;

Белл 412 – вариант вертолета Белл 212 с четырехлопастным несущим винтом, совершил первый по~ летв 1979 г., сертификат летной годности в США выдан в 1981 г. Производство перенесено в 1981 г. в Канаду, откуда поставлено более 400 вертолетов;

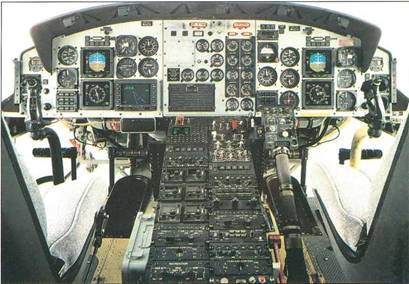

Оборудование кабины вертолёта Белл 412НР

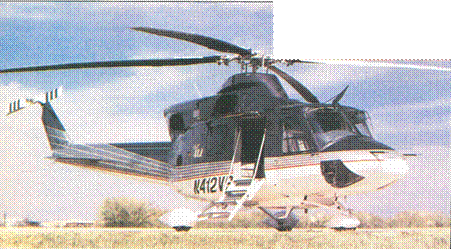

Вертолет Белл 412НР с трехопорным колесным шасси
