Вертолет сможет эксплуатироваться в различных климатических условиях, для чего будет снабжен набором сменного бортового оборудования. Для обеспечения эксплуатации над водой вертолет будет иметь конструкцию, позволяющую совершать посадку на воду, и будет снабжен съемными надувными баллонетами, а также спасательным оборудованием (плот и жилеты).

Вертолет Ми-38 планируется производить в следующих вариантах:

транспортном – для гражданского и водного применения с грузоподъемностью до 6 т при внутреннем или внешнем размещении нагрузки;

пассажирском-для перевозки 30 пассажиров или повышенной комфортности с салоном для восьми пассажиров и четырех стюардесс;

санитарном – для перевозки шести больных на носилках и четырех на сиденьях в сопровождении четырех медицинских работников;

воздушного наблюдения и разведки.

КОНСТРУКЦИЯ. Вертолет выполнен по одновинтовой схеме с рулевым винтом, двумя РТД и трехопорным шасси. Компоновка вертолета оптимизирована для уменьшения вредного сопротивления и обеспечения лучших условий эксплуатации. Благодаря использованию улучшенных аэродинамических обводов фюзеляжа и обтекателя силовой установки, капотированию втулки несущего винта и автомата перекоса, уборки шасси и использованию подсасывающего эффекта выхлопных струй двигателей вредное сопротивление по сравнению с вертолетом Ми-8 уменьшено в 1,5 раза.

В конструкции фюзеляжа широко использованы композиционные материалы и трехслойные панели с наружной металлической и внутренней пластиковой обшивкой с сотовым заполнителем, что позволило по сравнению с обычной каркасной конструкцией в 3 раза уменьшить число шпангоутов, стрингеров и стыковых узлов.

Двухместная кабина экипажа отличается улучшенной компоновкой с применением новейших средств радиоэлектроники и отделена от грузовой кабины отсеком радиооборудования.

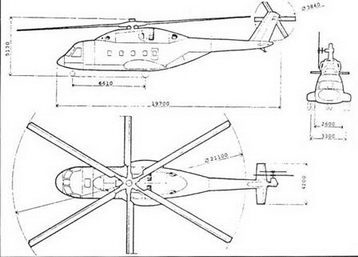

Схема вертолета Ми-38

Грузовая кабина размерами 8.7 х 2,4 х 1,85 м объемом 29,5 м³ больше, чем на Ми-8, имеет большую сдвижную дверь размерами 1,45 х 1,68 м с левого борта, задний грузовой люк с грузовой рампой шириной 1,8 м и большие окна прямоугольной формы. В основном транспортном варианте в кабине установлены 32 легкосъемных сиденья, в пассажирском – размещается 30 кресел с багажными полками, туалет, гардероб, буфет и багажное помещение.

Фюзеляж плавно переходит в хвостовую балку монококовой конструкции, изготовленную из КМ методом спиральной намотки и имеющую только два стыковых шпангоута. На балке установлен управляемый стабилизатор размером 2.7 м и отогнутый вправо киль с рулевым винтом.

Шасси трехопорное, убирающееся, со сдвоенными колесами на главных опорах с пневматиками низкого давления. Носовая опора убирается в отсек под полом кабины, а главные опоры – в обтекатели по бокам фюзеляжа. Колея шасси 3,3 м, база шасси 6,61м.

Несущий винт такого же диаметра, как на Ми-8, но шесгилопастный, с шарнирным креплением лопастей, втулка несущего винта имеет сферические эластомерные подшипники и гидравлические демпферы. Лопасти, целиком изготовленные из КМ, имеют хорду 0,52 м, большую нелинейную крутку, переменные по длине профили и стреловидные законцовки. Экспериментальные исследования моделей несущего винта, проведенные в ЦАГИ, показали, что КПД несущего винта на режиме висения 0,75 при сохранении высокой несущей способности при полете с большой скоростью и при маневрах. Окружная скорость концов лопастей 215 м/с.

Рулевой винт диаметром 3,84 м, четырехлопастный, с Х-образно расположенными лопастями, состоит из двух двухлопастных винтов с лопастями с хордой 0,28 м, изготовленными из КМ, и втулки с эластомерными и металлофторопластовыми подшипниками. Окружная скорость концов лопастей 215 м/с.

Силовая установка состоит из двух турбовальных двигателей ТВД-300 взлетной мощностью по 1840 кВт/2500 л. с., установленных рядом сверху фюзеляжа за редуктором несущего винта, с воздухозаборниками, расположенными по бокам обтекателя и снабженными ПЗу. В передней части обтекателя размещены ВСУ ВД-100 и агрегаты гидравлической, электрической и других систем.

ТВД-300 имеет модульную конструкцию с двумя ступенями центробежных компрессоров и четырехсгупенчатую турбину и отличается низким удельным расходом топлива 0,279 кг/кВт-ч/0,205 кг/л. с.-ч. Взлетная мощность двигателя вертолета 1840 кВт/2500 л. с., максимальная продолжительная мощность 1545 кВт/2100 л. с., чрезвычайная мощность, развиваемая в течение 30 мин – 2133 кВт/2900 л. с., 2 мин – 2648 кВт/3600 л. с. и 30 с – 2758 кВт/3750 л. с. Длина двигателя 1,545 м, ширина 0,69 м, высота 0,98 м.

Топливная система состоит из двух подсистем, обеспечивающих независимое питание каждого двигателя с равномерной выработкой топлива и возможностью автоматического перекрестного питания.

Топливо содержится в шести мягких топливных баках общей емкостью 3796 л под полом кабины. Возможна установка ПТБ. Предполагается использование в качестве топлива сжиженного газа.

Трансмиссия отличается уменьшенными габаритами и массой. Главный редуктор четырехступенчатый, выполнен по многопоточной схеме, как на Ми-26, снабжен коробкой приводов, обеспечивающей подготовку вертолета к полету с приводом от ВСУ, скорость вращения входных валов двигателей 15 700 об/ мин, вала несущего винта 195 об/мин.

Система управления бустерная, с трехкратным резервированием, причем сложение сигналов управления производится в добустерной несиловой части, а на двухкамерные гидроусилители выводятся суммарные перемещения, передающиеся непосредственно на невращающуюся тарелку автомата перекоса, что позволило значительно сократить габариты и массу системы управления. Действие системы управления обеспечивается от трех независимых гидравлических систем, причем даже в случае выхода из строя двух из них.

Электрическая система переменного тока питается от трех независимых генераторов, а система постоянного тока – от двух аккумуляторных батарей и преобразователя.

Оборудование нового поколения для вертолета Ми-38 включает:

– систему индикации в кабине экипажа на пяти цветных дисплеях;

– цифровой резервированный автопилот с датчиками;

– цифровую автоматизированную систему управления контроля двигателями;

– систему сбора и обработки данных о работе бортовых систем;

– систему бортового контроля и оборудования;

– современное радиосвязное оборудование.

Навигационное оборудование включает автономную навигационную систему с доплеровским измерителем скорости, системой воздушно-скоростных параметров и бесплатформенной курсовертикалью, радиосистему дальней навигации и систему спутниковой навигации, метеонавигационную РЛС, автоматический радиокомпас и посадочную курсоглиссадную систему.

Погрузочно-разгрузочное оборудование включает бортовую стрелу в проеме боковой двери и электрическую лебедку с набором полиспастов, съемные роликовые дорожки на грузовом полу и грузовую рампу с дистанционным гидравлическим управлением; предусматривается система измерения массы и центровки, бортовая телевизионная установка для контроля за перемещением груза на внешней подвеске.

Для экспортных вариантов вертолета оборудование кабины экипажа, электронные системы и интерьер пассажирского салона разрабатываются фирмой «Еврокоптер».

Размеры, м:

длина вертолета без винтов 19,95

высота вертолета 5,13

ширина вертолета 4,9

диаметр несущего винта 21,1

ометаемая площадь, м² 350

Двигатели: 2 ГТД ТВД-300

взлетная мощность, кВт/л. с. 2x1840/2 х 2500 чрезвычайная мощность при отказе одного двигателя, кВт/л. с. 2758/3750

Массы и нагрузки, кг:

максимальная взлетная 15 600

нормальная 14 200

пустого вертолета 8300

максимальная коммерческая нагрузка
