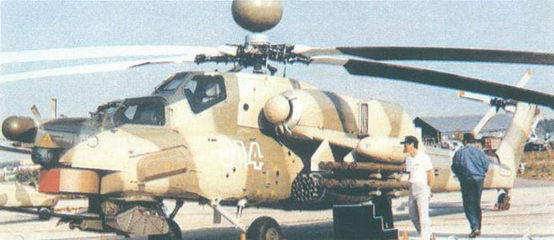

Вертолет Ми-28Н с надвтулочной РЛС и системой «FUR» в носовой части

Схема вертолета Ми-28

Воздухозаборники ГТД снабжены пылезащитными устройствами, а сопла охлаждаются потоком воздуха, поступающего через воздухозаборники по бокам мотогондол и смешиваемого с потоком газов ГТД для уменьшения ИК-излучения.

Топливо содержится в мягких топливных баках общей емкостью около 1900 л с латексным самозатягивающимся протектором. Для перегоночных полетов возможна установка подвесных топливных баков.

Система управления механическая, с гидроусилителями, предполагается разработка электродистанционной системы управления. Управление вертолетом максимально скомплексировано: в кабине летчика размещены органы управления полетом, в кабине штурмана-оператора – управление вооружением.

Гидравлическая система дублированная. Рабочее давление в системе 15,2 мПа/155 кг/см² .

Электрическая система переменного тока с напряжением 208 В получает питание от двух генераторов с приводом от главного редуктора.

Оборудование: комбинированная обзорно-прицельная система с высокими разрешающими способностями и уровнем автоматизации на гиростабилизированной платформе с подвижностью +110°-110° по азимуту и +13° ^0° по углу места для наведения ПТУР и стрельбы из пушки. В дневном варианте система имеет два оптических канала с широким и узким полями зрения (3-кратное увеличение и 13-кратное соответственно). Для действий в темное время суток может использоваться оптико-телевизионный канал (с ТВ-системой для низких уровней освещенности и 20- кратным увеличением). Установлен лазерный дальномер-целеуказатель, определяющий текущую дальность до цели и выдающий ее ЭВМ для вычисления поправок при стрельбе из пушки и пуска НАР, а также для пуска управляемых ракет. Возможно использование экипажем очков ночного видения. Приборное оборудование кабины летчика включает ИЛС и нашлемный прицел для управления пушкой. Кабина штурмана-оператора оснащена индикатором на ЭЛТ-для отображения данных оптико-электронной системы. Установлен вертолетный комплекс РЭП «Витебск», имеются устройства подавления ИК-излучения и автоматы сбрасывания ЛТЦ, установленные в контейнерах на концах крыла.

Вооружение. Состоит из модифицированной танковой пушки 2А42 калибром 30 мм с большой начальной скоростью снаряда, скорострельность 900 выстр./мин по воздушным целям и 300 выстр./мин по наземным целям; боекомплект 300 снарядов размещается в двух патронных ящиках. Пушка размещена на турельной установке под фюзеляжем, работает синхронно с прицелом и имеет такую же подвижность. Специально для вертолета Ми-28 разрабатывается новая одноствольная пушка (30 мм, 500 и 600 выстр./мин, 250 снарядов).

Под крылом могут подвешиваться до 16 ПТуР «Штурм» с радиокомандной системой наведения или «Атака-В» с радиолокационной системой наведения и два блока НАР калибром 57 мм, 80 мм и 130 мм. Возможна установка ПТуР «Вихрь» с лазерной системой наведения. Управляемое оружие (пушка, ПТуР) применяется штурманом-оператором из передней кабины, НАР могут запускаться из обеих кабин. В пределах визуальной видимости, без использования увеличивающей оптики, летчик также может наводить пушку и вести из нее огонь с помощью ИЛС либо нашлемного прицела. На четырех точках подвески могут также крепиться контейнеры с гранатометами и пушками калибром 23 мм, бомбы калибром до 500 кг. Вертолет оснащен приспособлениями для постановки мин.

Размеры, м:

длина вертолета

с вращающимися винтами 21,6

без винтов 17,91

размах крыла 4,88

высота вертолета

с винтами 4,7

до втулки несущего винта 3,82

диаметр несущего винта 17,2

ометаемая площадь, м² 232

Двигатели: 2 ГТД ТВЗ-117ВМ

Санкт-Петербургского НПО им. В.Я. Климова взлетная мощность, кВт/л. с. 2x1620/2 х 2200

Массы и нагрузки, кг:

максимальная взлетная 11200

нормальная 10 400

пустого вертолета 7000

максимальная боевая нагрузка

(с прицельной системой и системой вооружения) 3640

запас топлива во внутренних баках, л 1337

Летные данные:

максимальная скорость, км/ч 300

максимальная крейсерская скорость, км/ч 270 статический потолок, м 3500

динамический потолок, м 5800

максимальная скороподъемность, м/с 13,6

дальность полета с максимальным

запасом топлива, км 460

продолжительность полета с максимальным запасом топлива, ч 2

максимальные эксплуатационные перегрузки, д от + 3,0/ до -0,5

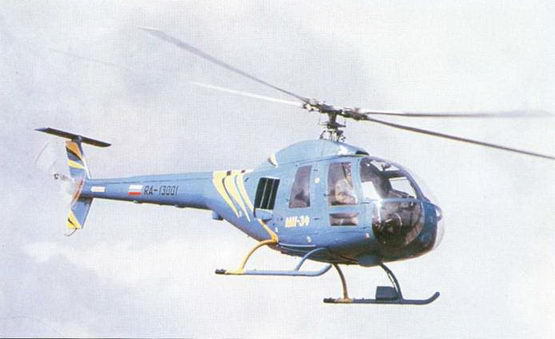

Легкий многоцелевой вертолет Ми-34 в полете

Вертолет Ми-34 начал разрабатываться в качестве легкого учебно-спортивного вертолета для замены использовавшихся для этих целей вертолетов Ми-1 и Ми-2. В качестве силовой установки на вертолете первоначально было решено использовать имеющийся поршневой двигатель М-14В-26 конструкции И.М. Веденеева взлетной мощностью 242 кВт/325 л. с., применяющийся на вертолетах Ка-26, учитывая также то, что двигатели М-14 широко применяются на использующихся в ДОСААФ спортивных самолетах. Использование при разработке Ми-34 последних технических достижений, новых материалов в конструкции фюзеляжа, несущего винта и трансмиссии, а также более простых конструктивных решений, например лыжного шасси, позволило получить простой по конструкции и удобный в эксплуатации вертолет с высокими летными характеристиками. При проектировании вертолета были заложены высокие, расчетные перегрузки – от 2,5 g до -0,5 g, что обеспечивало выполнение сложных фигур высшего пилотажа и позволяло использовать вертолет для выполнения спортивных упражнений по программам международных соревнований, включая полеты на точность пилотирования и навигации и вертолетный слалом.

Первый опытный вертолет Ми-34 совершил первый полет в ноябре 1986 г. (летчик-испытатель Б.В. Савинов, позже погиб при испытаниях вертолета Ми-34), во время испытаний на вертолете Ми-34 было продемонстрировано выполнение таких фигур высшего пилотажа, как «бочка» и «петля Нестерова», впервые для наших вертолетов. В1987 г. была завершена постройка второго опытного вертолета; в 1987 г. вертолет Ми-34 впервые был показан на Парижском авиационно-космическом салоне, а затем на многих других международных выставках, демонстрируя высокие летные характеристики.

В процессе разработки вертолета Ми-34 были расширены возможности его использования как многоцелевого вертолета для пассажирских и грузовых перевозок, а также в качестве связного и патрульного вертолета. Разработан ряд вариантов вертолета:

Ми-34 ВАЗ – с двумя роторно-поршневыми двигателями BA3-430 мощностью по 162 кВт/220 л. с., обладающий лучшими высотными характеристиками и большими грузоподъемностью и дальностью полета. Планировалось, что вертолет Ми-34 ВАЗ совершит первый полет в 1993 г., однако из-за задержки в создании двигателей затянулось и создание вертолета.

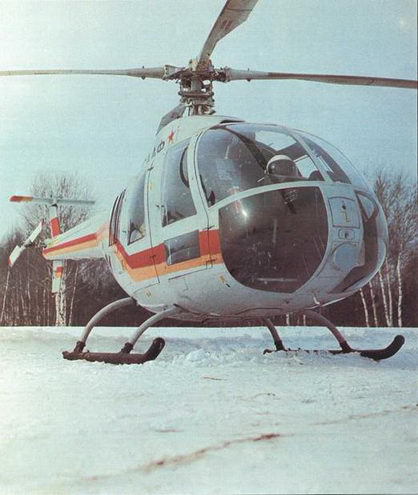

Легкий многоцелевой вертолет Ми-34

На выставке МАКС-95 демонстрировался макет вертолета М-34 с американским ГТД Аллисон-250;

Ми-34М – усовершенствованный военный вариант вертолета Ми-34 ВАЗ с такими же двигателями; предполагалось использование для целеуказания и разведки;

Ми-34 – патрульный для милиции, с осветительной фарой и громкоговорителями; впервые демонстрировался на МАКС-95 и на 27-м Европейском вертолетном форуме в Санкт-Петербурге.
