Электронное оборудование. Установлена цифровая мультиплексная система передачи данных IMS, обеспечивающая взаимосзязь между всеми системами электронного оборудования, включая радио и навигационное, распределение электроэнергии и управление силовой установкой, функционирование систем управления полетом и повышение устойчивости, а также управление вооружением. Система IMS управляется с помощью двух центральных независимых ЭВМ с двумя интерфейсами, на которые поступают сигналы от датчиков и электронного оборудования, преобразуемые в соответствии с требованиями MIL 1553В и передаваемые в центральную ЭВМ в реальном масштабе времени. Обработанная информация передается летчику и стрелку на многофункциональные дисплеи. Для управления навигацией ЭВМ система IMS сзязана с доплеровской РЛС и радиовысотомером. Усовершенствованное связное и навигационное оборудование обеспечивает эксплуатацию в условиях плохой видимости и ночью. ИК-система ночного видения летчика соединена с системой ночного видения FLIR для управления огнем и имеет общие датчики в носовой части вертолета. В бортовое электронное оборудование входит комбинированная активная и пассивная система самозащиты: приемник предупреждения о радиолокационном облучении, автомат для разбрасываная дипольных отражателей, передатчик помех.

Вооружение крепится на четырех узлах подвески под крьюом: два задних узла, рассчитанные на подвеску груза массой по 300 кг, и два внутренних узла, рассчитанные на подвеску груза массой по 200 кг. Все узлы имеют шарниры, обеспечивающие их отклонение от 2 до 10°. Для противотанковых операций вертолет будет вооружен 8 ПТуР М-65 «Тоу» и снабжен прицелом с лазерным дальномером и системой ночного видения FLIR.

Для действий по наземным целях вертолет может нести до 52 НАР калибром 70 мм в четырех подвесных контейнерах. Предусматривается также установка 6 ПТуР «Хеллфайр» с лазерной системой наведения и прицела Мартин-Мариетта модудьной конструкции, монтируемого на валу несущего винта. Возможна также установка пулеметов калибром 7,62 мм или 12,7 мм или пушки калибром 20 мм в контейнерах.

Для действий по воздушным целям возможна установка ракет класса «воздух-воздух» AIM-91 «Сайдуиндер», Матра «Мистраль», «Джевлин» или «Стингер».

Размеры, м:

длина с вращающимися винтами 14,29

длина фюзеляжа 12,27

ширина с крылом и контейнерами

с ПТУР «Тоу» 3,6

высота вертолета 3,3

диаметр несущего винта 11,9

ометаемая площадь, м² 111,2

Двигатели: 2 ГТД Роллс-Ройс «Джем» 2

MK.1004D

мощность, кВт/л. с.:

максимальная аварийная(в течение 20 сек), 2x759/2x1018

максимальная чрезвычайная (в течение 2,5 мин) 2x704/2x944

максимальная продолжительная 2x615/2x815

Массы и нагрузки, кг:

максимальная взлетная при выполнении задания 3700

пустого с оборудованием 2530

запас топлива во внутренних баках 650

Летные данные:

максимальная скорость при броске, км/ч 295

максимальная крейсерская скорость, км/ч 250

максимальная скороподъемность, м/с 10,3

статический потолок, м:

без учета влияния земли 1890

с учетом влияния земли 3140

максимальная продолжительность полета, ч 3

предельные перегрузки, д от +3,5 до -0,5

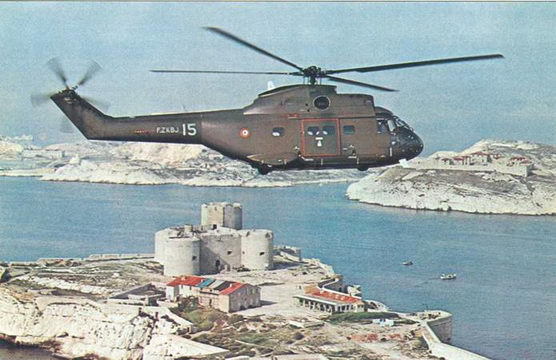

Военно-транспортный вертолет AS.330 «Пума»

В 1965 г. фирмой «Аэроспасьяль» начата разработка среднего многоцелевого и транспортного вертолета для армии Франции, способного эксплуатироваться в разных климатических условиях и ночью. Требованиями предусматривалась перевозка 15 солдат, или 6 раненых на носилках и 4 на сиденьях, или грузов массой до 2000 кг. Первый из двух опытных вертолетов совершил первый полет 15 апреля 1965 г.; были построены 6 предсерийных вертолетов, а в сентябре 1968 г. первый серийный вертолет.

В 1967 г. вертолет SA.330 был выбран ВВС Великобритании по программе тактического военно-транспортного вертолета, разрабатывавшейся совместно с фирмой «Уэстленд», и с сентября 1969 г. начинается серийное производство английского варианта. Поставки армии Франции начались весной 1969 г., ВВС Великобритании – в конце 1970 г. Построено 697 вертолетов AS.330, поставленных в 46 стран; в 1977 г. начато производство 100 вертолетов по лицензии в Румынии под обозначением IAR-330, 11 вертолетов собрано в Индонезии фирмой «Пуртаньо».

Фирмой «Аэроспасьяль» производились следующие модификации вертолета AS.330:

AS.330B – многоцелевой и транспортный вертолет взлетной массой 6000 кг – для армии Франции, заказавшей 130 вертолетов;

AS.330C – многоцелевой военный вертолет с увеличенной взлетной массой до 6400 кг – для экспортных поставок;

AS.330E -многоцелевой вертолет для ВВС Великобритании, заказавшей 40 вертолетов, получивших название «Пума»;

AS.330F-пассажирский вертолет;

AS.330H и G – транспортный вертолет с взлетной массой до 7000 кг;

AS.330L и J – транспортный вертолет взлетной массой до 7400 кг;

В 1972-1975 гг. разрабатывается: усовершенствованный вариант

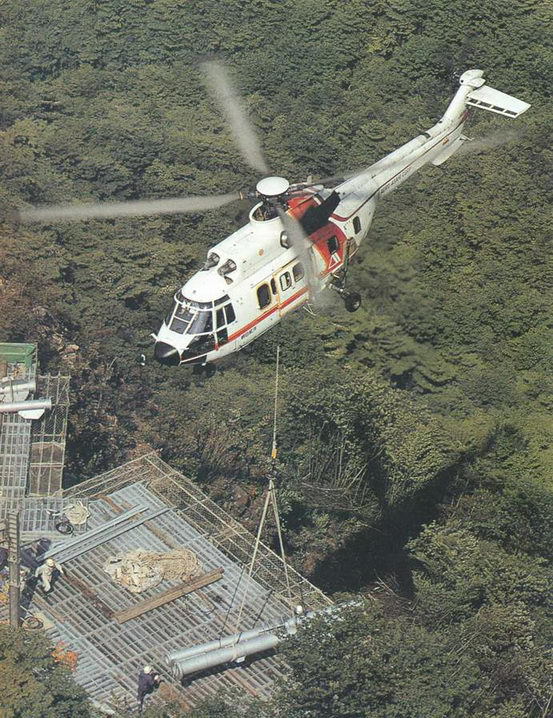

Гражданский транспортный вертолет AS.332 «Супер Пума»

AS.331 «Супер Пума» – с модифицированным несущим винтом, увеличенной мощностью двигателей и большей грузоподъемностью, а в 1974 г. начата разработка тактического транспортного вертолета AS.332, являющегося развитием проекта SA.331. Первый полет опытного вертолета состоялся 13 сентября 1978 г., первый серийный вертолет произведен в 1980 г. Выпускались следующие модификации вертолета:

AS.332B – военно-транспортный вариант со стандартным фюзеляжем, рассчитанным на перевозку 21 десантника;

AS.332C – пассажирский вертолет, рассчитанный на перевозку 19 пассажиров;

AS.332F – морской корабельный вертолет со складывающейся хвостовой балкой; предназначен для поисковых, спасательных, противолодочных и противокорабельных операций;

AS.332L – пассажирский вертолет с удлиненной на 0,76 м кабиной, вмещающей 22 пассажира;

AS.332M – военно-транспортный вертолет с удлиненной на 0,76 м кабиной, рассчитанной на перевозку 25 десантников. Увеличена емкость топливных баков.

С 1986 г. выпускаются еще четыре модификации (с более мощными ГТД «Макила»):

AS.332B1 – усовершенствованный военно-транспортный вертолет, пол кабины усилен для восприятия нагрузки 1500 кг/ м² , число десантников увеличено до 23;

AS.332F2 – усовершенствованный морской корабельный вертолет;

AS.332L1 – усовершенствованный гражданский вертолет AS.332L, рассчитан на перевозку 24 пассажиров; выпускается в вариантах с улучшенной планировкой кабины для 8 и 12 пассажиров;

Оборудование кабины пассажирского вертолета AS.332L1

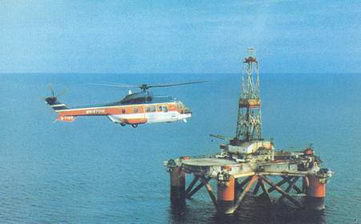

Транспортный вертолет AS.332L2 «Супер Пума» для обслуживания буровых вышек на море

AS.332L2 – транспортный вертолет дяй обслуживания буровых вышек;

AS.532 «Кугар» – усовершенствованный военно-транспортный вертолет AS.332M. Рассчитан на перевозку 25 десантников при двух членах экипажа. Выпускается в вариантах AS.532UC и UL без вооружения и AS.532AC и AL с вооружением;
