Пилотажно-навигационное оборудование стандартное. По требованию заказчика устанавливается оборудование для полетов по приборам, KB-передатчик с AM и автоматический радиокомпас, радиовысотомер, автопилот и оборудование для второго летчика.

В разведывательно-боевом варианте А.109ЕОА предусматривается установка различных видов оружия: пулеметы калибром 7,62 мм й 12,7 мм в кабине или контейнерах, две пусковые установки НАР калибром 70 мм или 50 мм, 41 П'УР «Тоу», возможна установка УР «Стингер».

Легкий боевой вертолет Агуста А.129 «Мангуста»

Требования армии Италии к легкому боевому вертолету были разработаны в 1972 г., затем уточнены в 1978 г, и окончательно сформированы в 1980 г. Предварительвая разработка проекта вертолета началась в 1973 г., полномасштабная – в 1980 г., и завершена в 1982 г. Было построено пять опытных вертолетов, первый полет первого опытного вертолета состоялся 15 сентября 1983 г. Серийное производство началось в 1986 г., поставки – в 1990 г. Было заказано 60 противотанковых вертолетов для армии Италии и 20 для армии Дании. Подготовлены требования для закупки еще 50 ветолетов для армии Италии. Потенциальный рынок оценивался в 200 вертолетов для армии Италии и 200-300 вертолетов на экспорт.

Первоначально по требованиям Италии вертолет предполагалось использовать для поражения бронированных целей, обеспечивая возможность эксплуатации в условиях плохой видимости и ночью. Вооружение должно было состоять из ПТУР и оружия для поражения площадных целей. Второе назначение вертолета-разведка поля боя, при этом вертолет должен решать три основные задачи: обнаружение и обозначение целей, защита противотанковых вертолетов во время атаки ими оборонительных позиций и действия по другим целям.

Для этого вертолет должен быть вооружен пушкой на турельной установке, ПТУР и ракетами класса «воздух-воздух» с ИК-системой наведения.

Для поставок на экспорт разработан усовершенствованный боевой вертолет А.129 «Интернешнл», который может использоваться как противотанковый или разведывательный. Вертолет снабжен ГТД большей мощности Роллс-Ройс «Джем», пятилопастным несущим винтом с лопастями с суженными законцовками. В носовой части установлена на турели трехствольная пушка калибром 20 мм, в боковых обтекателях боезапас для нее из 400 снарядов и оборудование. Под крылом подвешиваются ПТУР «Хеллфайр» или «Тоу» и контейнеры с НАР.

Разрабатывается новая модификация А.139, с динамическими системами и оборудованием вертолета А.129 с новым фюзеляжем – для использования в качестве многоцелевого вертолета для гражданского и военного применения.

Поставлено 38 вертолетов А.129 для армии Италии, поставки продолжаются.

Вертолет А.129 «Мангуста» с 8 ПТУР «Хеллфайр» и двумя контейнерами по 7 НАР калибром 70 мм

Различные варианты подвесного вооружения вертолета А.129 «Мангуста» и пушка

КОНСТРУКЦИЯ. Вертолет выполнен по одновинтовой схеме с рулевым винтом.

Фюзеляж типа полумонокок, передняя часть выполнена из алюминиевых сплавов; носовой обтекатель, хвостовая балка с килем, гондолы двигателей, шпангоуты кабины и панели для обслуживания – из КМ. Центральная часть имеет обшивку из панелей слоистой конструкции с сотовым заполнителем.

Кабина экипажа двухместная, имеет расположение сидений тандемом и снабжена двумя раздельными фонарями: для летчика, сидящего сзади, и второго летчика-стрелка, сидящего спереди. Сиденье летчика приподнято относительно сиденья летчика-стрелка. Остекление кабины экипажа обеспечивает хороший боковой и передний обзор, необходимый для полетов на предельно малых высотах. Панели остекления кабины с целью уменьшения бликообразования выполнены плоскими.

Фюзеляж имеет небольшую площадь миделевого сечения и может выдерживать попадание пуль калибром 12,7 мм. Для аварийного покидания вертолета экипажем предусмотрены сбрасываемые боковые панели. Конструкция фюзеляжа рассчитана на обеспечение безопасности при аварийной посадке в соответствии с военными стандартами США MILSTD-1290 (вертикальная скорость 11,2 м/ с). Применение КМ в конструкции фюзеляжа достигает 45% массы.

Крыло. В средней части фюзеляжа установлено съемное крыло малого удлинения размахом 3,2 м, с двумя пилонами с каждой стороны для подвески вооружения. Конструкция крыла выполнена из КМ.

Хвостовое оперение состоит из стреловидного киля и нижней килевой поверхности, используемой для крепления хвостового колеса, и поворотного стабилизатора, крепящегося в середине хвостовой балки. Все поверхности хвостового оперения выполнены КМ.

Несущий винт четырехлопастный, с шарнирным креплением лопастей. В конструкции втулки использованы эластомерные подшипники. Все механические соединения и подвижные части расположены внутри корпуса втулки и вала несущего винта, который установлен на подшипниках, не требующих смазки. Лопасти несущего винта прямоугольной формы в плане. Лонжерон лопасти выполнен из стекловолокна и кевлара. Носок и хвостик лопасти имеют слоистую конструкцию с использованием заполнителя номекс, а обшивка выполнена из КМ. Лопасти могут выдерживать попадание пуль калибром 12,7 мм. Несущий винт имеет низкий уровень вибраций и рассчитан на перегрузку от +3,5 до -1. Окружная скорость концов лопастей 210 м/ с.

Рулевой винт двухлопастный, полужесгкий, крепится с левой стороны в верхней части вертикального оперения. Конструкция втулки с косыми ГШ и эластомерными подшипниками. Лопасти выполнены из КМ.

Шасси неубирающееся, трехопорное, с хвостовым колесом. Главные опоры имеют гидравлические амортизаторы. Конструкция шасси и кресел обеспечивает уменьшение перегрузки при ударе от 50 до 20 g. Колея шасси 2,2 м, база 6,95 м.

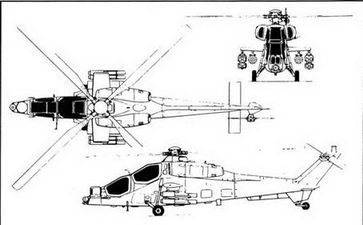

Схема вертолета А.129

Силовая установка состоит из двух турбовальных ГТД Роллс-Ройс «Джем» 2 Мк.1004, расположенных в гондолах по бокам фюзеляжа. Мощность каждого ГТД: максимальная продолжительная 615 кВт/ 815 л. с., максимальная чрезвычайная (в течение 2,5 мин) 704 кВт/944 л. с., максимальная аварийная (в течение 20 с) 759 кВт/1018 л. с. Длина двигателя 1,1 м, ширина 0,575 м, высота 0,596 м. Сухая масса двигателя 140 кг. Сопла снабжены устройствами для снижения ИК-излучения и уровня шума.

Трансмиссия включает главный редуктор с двумя раздельными каналами передачи мощности. Такая конструкция предотвращает одновременное повреждение обоих каналов. При отказе маслосистемы трансмиссия может продолжать работу в течение 30 мин.

Топливная система. Установлены две взаимозаменяемые автономные топливные системы, протестированные топливопроводы и топливные баки, выдерживающие ударные нагрузки. Предусмотрено заполнение баков пеной для предотвращения пожара. Заправка баков производится под давлением. Имеется электронная цифровая система управления подачей топлива. Предусмотрена установка дополнительных топливных баков на внутренних подкрыльевых узлах подвески.

Система управления гидравлическая, дублированная, имеет три главные системы для управления полетом и две независимые для управления тормозами несущего винта и колес главных опор. Главные системы с давлением 20,8 мПа/213 кг/ см² приводятся от трех независимых источников мощности: две из них объединены и приводятся от главного редуктора, а третья приводится от редуктора рулевого винта. Расход жидкости в каждой из главных систем 23,6 л/мин. Исполнительные механизмы электрической системы стабилизации и автопилота совмещены с блоками гидравлической системы управления, электрическая проводка системы управления имеет тройное резервированние. Предусмотрена защита механической проводки управления от повреждений, столкновения с проводами и обледенения за счет размещения тяг управления и автомата-перекоса внутри канала, окружающего вал несущего винта. Предусмотрена установка электродистанционной системы управления рулевым винтом.
