Шасси лыжное, с колеей 2,6 м в вариантах д ля ВВС и армии и трехопорное убирающееся – в варианте для ВМС, со сдвоенными колесами на самоориентирующейся носовой опоре; на главных опорах установлено по одному колесу, уборка колес производится с помощью гидравлической системы, база шасси 4,37 м, колея 2,8 м, на хвостовой балке установлена пружинная хвостовая опора. Возможна установка надувных баллонетов на колесное и лыжное шасси для аварийной посадки на воду. Морской вариант снабжается системой притягивания вертолета на палубу с помощью троса гарпуном.

Несущий винт четырехлопасгный, с бесшарнирным креплением лопастей с помощью эластомеров из КМ, лопасти прямоугольной формы в плане, с сужающимися законцовками, изготовлены полностью из КМ, хорда лопасти 0,5 м, на конце 0,167 м, профиль лопасти DMH-4, на конце DMH-3.

Рулевой винт четырехлопастный, диаметром 2,55 м, с бесшарнирным креплением лопастей, лопасти прямоугольной формы в плане, с сужающимися законцовками, профиль лопасти S102C, на конце S102E.

Силовая установка состоит из двух ГТД Турбомека ТМ 332-2В взлетной мощностью по 788 кВт/ 1057 л. с. и максимальной продолжительной мощностью по 663 кВт/ 890 л. с., с цифровой системой управления FADEC. Двигатели установлены сверху фюзеляжа за несущим винтом в общем обтекателе с боковыми воздухозаборниками с пылезащитными устройствами, на соплах может быть установлена эжекторная система для уменьшения температуры газов.

Топливная система включает 5 топливных баков общей емкостью 1400 л, расположенных под полом кабины.

Трансмиссия рассчитана на передачу взлетной мощности 1240 кВт/1663 л. с. через главный редуктор с муфтами свободного хода, который может работать в течение 30 минут без смазки. Главный редуктор обеспечивает скорость вращения несущего винта 314 об/мин, редуктор рулевого винта 1564 об/мин. Главный редуктор крепится к фюзеляжу с помощью четырех опор с демпферами, снижающими уровень вибраций.

Система управления электрогидравлическая, с загрузочными механизмами, БЦВМ и автопилотом, обеспечивающими поддержание заданной высоты и скорости полета. Приводы системы управления объединены с гидравлическими бустерами в компактные модули.

Гидравлическая система с рабочим давлением 20,7 мПа/210 кг/ см² и производительностью 25 л/мин состоит из трех независимых систем, из которых две обеспечивают привод гидроусилителей управления несущего и рулевого винтов, а третья – привод гидроцилиндров шасси, тормозов колес и специального оборудования.

Электрическая система постоянного тока имеет две независимые подсистемы с питанием от двух стартер-генераторов мощностью по 6 кВт и аккумуляторной батареи; система переменного тока состоит из двух подсистем с питанием от генераторов мощностью 5/10 кВА.

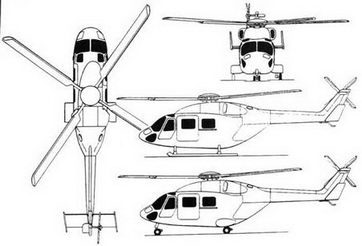

Схема вертолета ALH

Оборудование включает доплеровскую навигационную систему (возможна установка радионавигационной системы «Омега»), радиовысотомер, четырехканальный автопилот, связное оборудование. Возможна установка метеорологической РЛС и кислородной системы жизнеобеспечения. В поисково-спасательном варианте устанавливается лебедка, а в кабине – двое носилок; в транспортном варианте вертолет снабжается крюком для перевозки грузов массой 1500 кг.

Вооружение в варианте для армии и ВВС включает подфюзеляжную турельную установку с пушкой калибром 20 мм, на пилонах устанавливаются две ПТуР и две УР класса «воздух-воздух» или два контейнера с НАР калибром 68 мм, возможна установка контейнеров для разбрасывания мин. В варианте для ВМС на пилонах устанавливаются две противолодочные торпеды или глубинные бомбы или противокорабельные ур.

Размеры, м:

длина с вращающимися винтами 15,87

длина фюзеляжа 12,89

высота до втулки несущего винта 3,93

ширина фюзеляжа 2

диаметр несущего винта 13,2

ометаемая площадь, м² 136,85

Двигатели: 2 ГТД Турбомека ТМ 332-2В взлетная мощность, кВт/л. с. 2 х 788/2 х 1057 на чрезвычайном режиме (в течение 30 с), л. с. 851 кВт/1160

Массы и нагрузки, кг:

максимальная взлетная

в варианте для армии и ВВС 4000

для ВМС 5000

пустого 2500

максимальная нагрузка на внешней подвеске варианта для армии и ВВС 1000

для ВМС 1500

Летные данные:

максимальная скорость, км/ч:

при пикировании 330

горизонтального полета 290

максимальная крейсерская скорость, км/ч 245 статический потолок

с учетом влияния земли, м 3000

динамический потолок, м 6000

максимальная скороподъемность, м/с 12

дальность полета, км 800

продолжительность полета, ч 4

Легкий многоцелевой гражданский вертолет Агуста А.109 Мк.2

Итальянская фирма «Конструкционе Аэронаутиче Джиованни Агуста», производящая по лицензии американские вертолеты Белл 47 и 206 и Сикорский S-61, начала в конце 1960-х годов разрабатывать свой собственный вертолет для гражданского и военного применения. Вертолет с одним летчиком должен был перевозить 7 пассажиров с багажом с крейсерской скоростью 265 км/ч на расстояние 600 км. Вертолет должен легко трансформироваться в санитарный для перевозки двух больных на носилках с сопровождающими их врачом и санитаром. Предусматривалось создание военных вертолетов для армии и флота.

Первый полет первого из четырех опытных вертолетов А.109А состоялся 4 августа 1971 г., однако вскоре он был поврежден из-за земного резонанса и испытания были продолжены в 1972 г. со вторым опытным вертолетом, третий опытный вертолет был для военного применения, а четвертый-для гражданского. Один из опытных вертолетов разбился в ноябре 1975 г. В июне 1975 г. произведена сертификация гражданских вертолетов А.109А в Италии и СЕНА. Поставки вертолетов А109А начаты в 1976 г., построено более 550 вертолетов А.109 для гражданского и военного применения следующих модификаций:

А.109А – базовая модификация, было построено 220 вертолетов;

А.109А Мк.2 – развитие вертолета А.109 А, с большими по размерам фюзеляжем и кабиной; поставки вертолетов A.109A Мк.2 начались в сентябре 1981 г., и к началу 1989 г. было поставлено более 220 вертолетов;

А.109С – усовершенствованный вариант вертолета с увеличенной взлетной массой до 2700 кг; снабжен несущим винтом с лопастями из КМ, увеличена мощность, пропускаемая трансмиссией; сертифицирован в 1989 г.; построено 80 вертолетов;

А.109СМ – военный вертолет А.109С с увеличенной мощностью двигателей и неубирающимся трехопорным шасси, на боковых пилонах может устанавливаться различное вооружение;

А.109ВА – разведывательный вариант для армии Бельгии, заказавшей 18 вертолетов;

А.109НО и НА – противотанковые варианты для армии Бельгии, заказавшей 28 вертолетов;

А.109ЕОА – легкий разведывательный и боевой вертолет, может использоваться для наведения и управления, радиоперехвата И радиоэлектронной борьбы, а также во флоте в качестве легкого противолодочного вертолета и для полицейской службы;

А.109К-вертолет с более мощными двигателями; имеет лучшие высотные характеристики и приспособлен для эксплуатации в условиях жаркого климата; поставлено 30 вертолетов;

А.109КМ – военный вариант вертолета А109К, может использоваться как противотанковый, разведывательный, для управления и связи;

Легкий многоцелевой вертолет А.109 С для береговой охраны
