Если покупка детского унитаза доступна не всем, то можно успешно воспользоваться детским сиденьем, которое также изготавливают из пластика (рис. 46).

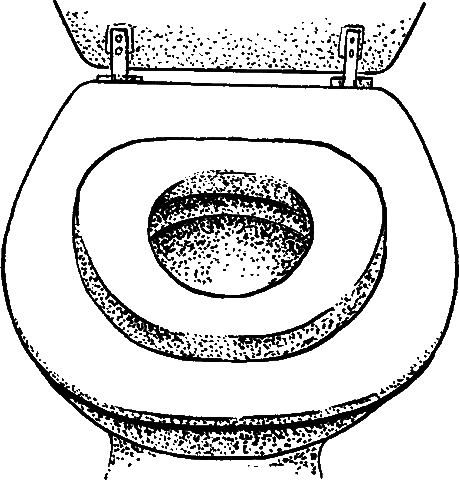

Рис. 46. Детское сиденье

Непременным атрибутом абсолютного большинства современных квартир являются смывные бачки. О них необходимо поговорить отдельно. По расположению относительно унитаза бачки бывают двух разновидностей – высоко расположенные и низко расположенные.

В первом случае требуется дополнительная водопроводная труба, соединяющая бачок с унитазом. Во втором это не нужно: бачок устанавливают на унитаз, используя специальное небольшое соединительное устройство – так называемую манжету. Кроме вышеперечисленного, существует третий способ крепления, когда бачок насаживают непосредственно на унитаз, без применения манжеты.

Преимущество последнего способа очевидно: манжета из резины не слишком прочна и сравнительно легко может повредиться в результате неосторожного обращения или по другой причине. Высокое расположение бачка, при котором его соединяют с унитазом с помощью метровой трубы, не – удобно, так как конструкция занимает много места и загромождает и без того небольшое помещение санузла. Низкая конструкция хороша еще и тем, что ремонтные работы производить намного легче: все внутреннее содержимое бачка видно как на ладони.

Второе различие в конструкциях бачков – способ подводки воды: верхний или боковой. Бачок со сливным спуском сверху имеет на своей верхней крышке, на ее середине, спусковой клапан в виде пластмассового цилиндра или керамической головки, которую опускают вниз или поднимают вверх рукой при смывании.

В другом случае сливной рычаг устанавливают на боку бачка. Он имеет вид керамического (или пластмассового) рычажка или же, как в бачках предыдущего поколения, сливной цепочки с пластмассовым набалдашником на конце. Наконец, сливные бачки могут различаться по материалу, из которого их изготовляют. Это может быть фаянс, разные виды пластмасс или чугуна. Наиболее практичными считаются пласстмассовые бачки, так как они легкие и меньше нагружают полочку.

Но, несмотря на все перечисленные выше отличия, принцип действия у всех бачков одинаков – создавать определенный запас воды, осуществлять слив и автоматически перекрывать подачу воды при наполнении бачка.

Есть несколько различий в устройстве перелива, то есть аварийного сброса воды в унитаз в случае поломки поплавкового клапана. В простых системах перелив, как правило, выполняется в едином блоке с грушей (рис. 47).

Рис. 47. Основные элементы конструкции смывного бачка:

1 – поплавковый клапан; 2 – груша, совмещенная с переливом; 3 – тяга; 4 – поплавок; 5 – уровень воды

В более сложных перелив представляет собой отдельный элемент в виде воронки с горловиной, находящейся чуть ниже нормального уровня воды в заполненном бачке. Назначение перелива – обеспечивать аварийный сброс воды в унитаз в случае поломки поплавкового клапана.

Еще одна из деталей бачка – груша – может быть резиновой или пластмассовой. Поплавок – немаловажное устройство – в большинстве современных моделей унитазов отлит из пластмассы (прежде были распространены латунные поплавки).

К нему предъявляется одно, но жесткое требование: он должен быть абсолютно герметичным, чтобы не нарушить при своем затоплении регулировку поплавкового клапана. Тягу обычно изготавливают из медной или латунной проволоки, так как эти материалы не ржавеют. Подводку воды осуществляют с помощью гибкого резинового шланга в оплетке или пластикового, без нее, с креплением пластмассовыми накидными гайками.

Поплавковый клапан (рис. 48) в сборе с поплавком – самый сложный элемент конструкции бачка.

Рис. 48. Устройство поплавкового клапана: 1 – прижимная шайба; 2 – прокладка; 3 – седло; 4 – мембрана; 5 – стержень; 6 – рычаг поплавка; 7 – ось рычага

Он бывает регулируемым или нерегулируемым, но оба варианта должны обеспечивать выполнение клапаном его основной задачи – автоматического управления поступлением воды и ее перекрыванием, как только достигнут требуемый уровень. В настоящее время конструкции поплавковых клапанов разнообразны.

Принцип действия поплавкового клапана следующий: после спуска воды поплавок, опускаясь вслед за ней, посредством рычага, подвижно закрепленного на оси, снимает давление со стержня-толкателя. Тот позволяет мембране отойти от седла под действием напора воды, и она начинает поступать в бачок.

Поплавок, поднимаясь вместе с ней, давит рычагом на стержень толкателя, который передает усилие на мембрану, заставляя ту плотно прижаться к седлу и перекрыть таким образом поступление воды. После следующего сброса воды весь цикл повторяется.

Однако при всей надежности спускового устройства его очень просто расшатать и даже сломать, если нажимать на спусковую деталь резко. Нарушается равновесие, необходимое для статического (неподвижного) положения воды внутри бачка, груша (или клапан), выталкивающая воду изнутри, прилегает к отверстию водостока неплотно, в результате чего вода начинает непрерывно поступать в унитаз и, соответственно, постоянно пополнять бачок.

Мембрана, толкающий стержень и поплавок постепенно смещаются и уже не могут выполнять свои функции. Результатом такого состояния бачка будет как минимум его недостаточная наполняемость, и воды для слива не хватит. Придется ждать очередного набора воды, чтобы хорошо промыть унитаз.

Но может произойти и более серьезная поломка: детали, полностью сместившись, перестанут сдерживать поток воды, и она начнет переполнять бачок, выливаясь через край.

Но такая поломка, связанная с неаккуратным обращением со сливом, встречаются редко и полностью зависит от хозяина квартиры.

Одним из типов унитазов являются писсуары, которые раньше использовались только в общественных туалетах. В настоящее время писсуар можно также установить и в квартире, если позволяют размеры санузла.

Самый распространенный вид писсуаров – настенный. Материалами для его изготовления служат фарфор, полуфарфор или фаянс. Выпускают как с цельноотливным керамическим сифоном, так и без него (рис. 49).

Рис. 49. Настенный писсуар

Писсуар представляет собой следующую несложную конструкцию: в верхней части находится смывной патрубок, на который устанавливают писсуарный кран, присоединяемый к водопроводу.

Смывной патрубок соединяют с водораспределительным каналом, через который поступает вода, омывающая заднюю и боковые стенки писсуара. Внизу расположен выпускной патрубок, который присоединяют к отводной канализационной линии.

Настенные писсуары прикрепляют шурупами, отверстия для которых расположены в приливах.

Иногда встречается и другой тип писсуаров – напольный (рис. 50).

Рис. 50. Напольный писсуар

Эти модели состоят из одной или нескольких секций в ряд, устанавливаемых вдоль стены, при этом их низ располагают на глубине до 115 мм ниже уровня пола. Размеры каждой такой секции варьируются в небольшом диапазоне, при этом ширина колеблется в пределах 600—700 мм, глубина – 345 мм, а высота – до 1050 мм. В качестве материала для таких моделей используют шамотный фаянс, причем с глазурованной поверхностью.
