В-29 Superfortress - Страница 7

Обычно экипаж F-13A состоял из 11 летчиков, выполнявших те же обязанности, что и в экипаже В-29, а также одного оператора фотооборудования и фототехника. На самолете стояло шесть фотокамер. Три камеры К-17 образовывали триметрогон — одна камера проводила вертикальную, а две диагональную съемку. Эти камеры вместе охватывали от 52 до 78 км2 в зависимости от высоты полета. Камеры К-17 заправлялись лентой длиной 150 футов (45 м). Снимки размером 9x9 дюйма (22,86x22,86 см). Две камеры К-22 стояли вертикально и использовались для проведения детализированной съемки. С высоты 6096 м (20000 футов) камеры К-22 снимали полосу шириной две мили (3,2 км). Камера К-18 также стояла вертикально, она делала менее детализированные кадры размером 9x18 дюйма (22,86x45,72 см). Дополнительно на время ночных разведывательных полетов самолет мог оборудоваться фотокамерой К-19.

Первый В-29-1-ВN выкатывают с заводской площадки на паром для доставки на аэродром за рекой. Позднее аэродром с заводом соединит длинным мостом.

В-29 из 505-й группы, Норт-Филд, Иводзима. На Иводзиме находился запасной аэродром, куда В-29 садились при нехватке топлива или по другим аварийный причинам.

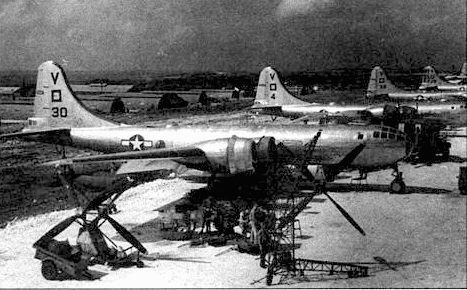

330-я техническая группа проводит модификацию двигателей R-3350 на В-29 из 499-й группы. Айли-Филд, Сайпан, ноябрь 1944 года.

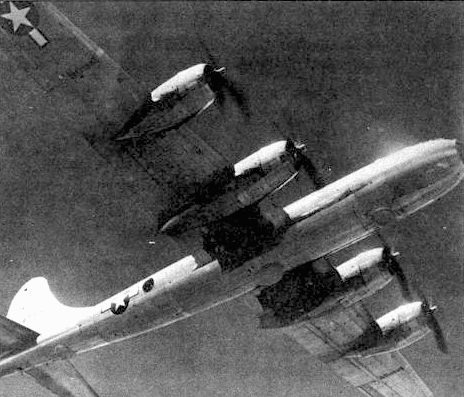

Редкий снимок. В-29 несет на внешней подвеске четыре 2000-фунтовые бомбы.

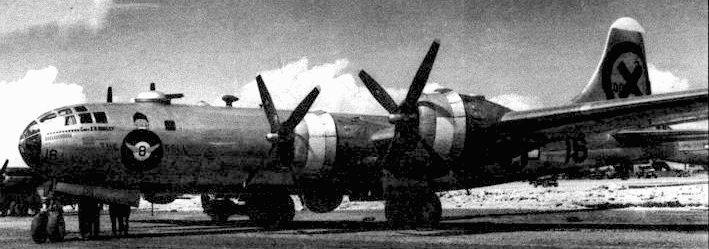

«The Flying 8 Ball» из 9-й бомбардировочной группы. Самолет сел на аэодроме Понтан-Филд на Окинаве, после налета на Токаяму, Япония, 27 июля 1945 года. На носу отметки о 13 боевых вылетах и обозначены воздушные победы.

Все фотокамеры монтировались в задней гермокабине. Съемка проводилась через иллюминаторы, закрытые стеклом толщиной 3/4 дюйма (1,9 см). В носовой части самолета стоял измеритель сноса В-3, обслуживаемый фотоштурманом. В 1947 году название самолетов изменили с F-13A на RB-29.

Самолеты В-29 в учебно-тренировочном варианте обозначались ТВ-29. Они оснащались дополнительными креслами для инструкторов-наблюдателей. Часть самолетов ТВ-29 была приспособлена для буксировки воздушных целей. В этой роли они активно применялись в 1951-57 гг. На ТВ-29 отсутствовали пулеметы, но бомбардировочное оборудование имелось. В бомбовых отсеках стояли бобины с буксировочным тросом, поэтому устанавливать там дополнительные бензобаки было невозможно.

Оборудование для буксировки воздушных целей состояло из электрических и гидравлических приводов бобин с тросом, роликов и трубчатых направляющих, электрогидравлических отсекателей троса, собственно воздушных целей и управляющего приборного щитка.

Первый YB-29 (41-36954) получил новую двигательную установку, состоявшую из четырех 24-цилиндровых рядных двигателей «Аллисон V-3420-11». При этом обозначение самолета изменили на ХВ-39, а также присвоили ему название «Spirit of Lincoln». Двигатель V-3420-11 был заказан военными еще в 1937 году. По сути он представлял собой спарку двух 12-цилиндровых V-1710 с общим картером и двумя коленвалами, работающими на один винт. Можно сказать, что двигатель V-3420 был W-образным.

Каждый двигатель развивал мощность 3000 л.с./2206 кВт. На испытаниях самолет развил скорость 652 км/ч на высоте 7620 м. Практический потолок составлял 10668 м, скороподъемность у земли 3962 м/мин. Потолок 9144 м (30000 футов) самолет набирал за 29,3 минуты. Максимальная дальность полета с запасом топлива 12617 л составляла 10121 км. Сухая масса самолета 34037 кг была всего на три тонны больше, чем у В-29В. Максимальная взлетная масса 47628 кг. Несмотря на то, что с новыми двигателями самолет заметно поправил свои характеристики, в серию данная модификация не пошла.

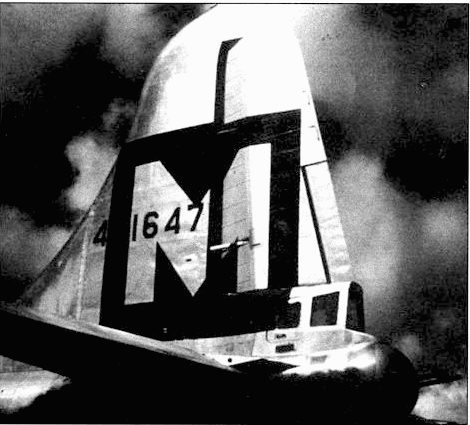

В-29 из 19-й группы. В хвостовой установке только пара 12,7-мм пулеметов.

В-29A «City of Little-Rock» из 39-й группы возвращается на аэродром Норт-Филд, Гуам, с ночного налета на Сакай, Япония, 10 июля 1945 года.

В сентябре 1943 года фирма «Пратт-энд-Уитни» предложила установить вместо штатных двигателей «Райт R-3350» свои более мощные двигатели «Пратт-энд-Уитни R-4660-33 Уосп-Мейджер» мощностью 3000 л.с./2206 кВт. В июле 1944 года был подписан контракт на пе-ределку одного В-29 под новые двигатели. Выпущенный в Рентоне B-29A-5-BN (4293845) с новыми моторами обозначили как ХВ-44. Первый полет прототип совершил в мае 1945 года. ХВ-44 не имел вооружения кроме двух пулеметов в хвосте. Сухая масса 34036 кг, максимальная взлетная масса 47628 кг. Самолет мог брать до 35204 л топлива. На испытаниях ХВ-44 развил максимальную скорость 631 км/ч. Экономическим ходом со скоростью 454 км/ч самолет имел радиус действия 3862 км. Благодаря турбонаддуву потолок составлял 10838 м. Время набора высоты 30000 футов (9144 м) при максимальной взлетной массе 35 минут.

Опыт, полученный при создании ХВ-44, позднее пригодился при создании бомбардировщиков В-50, также оснащенных двигателями R-4360.

В 1944 году исследовательский цент на базе Эглин-Филд во Флориде разработал альтернативную систему вооружения, состоявшую из обслуживаемых стрелками турелей с системой управления «Дженерал Электрик». На месте двух автоматических турелей на верхней стороне фюзеляжа установили две турели «Мартин А-3», как на В-24. Переднюю нижнюю турель заменили сферической турелью «Сперри А-2», а заднюю — убирающейся в фюзеляж турелью «Сперри А-3». В каждой из верхних и нижних турелей разместили по два 12,7-мм пулемета. Кроме того, по бортам фюзеляжа установили по одной дистанционно управляемой турели «Эммерсон 136» с одним 12,7-мм пулеметов в каждой. На месте бортовых огневых точек в гнездах типа К-6 установили еще по одному 12,7-мм пулемету. Конструкцию хвостовой огневой точки оставили без изменения.

Хотя испытания показали, что огонь непосредственно управляемых человеком турелей эффективнее огня турелей с дистанционным управлением, на практике такую систему вооружения не применяли. Иначе пришлось бы отказаться от размещения экипажа в гермокабинах. Как оказалось, решение было принято верное. В конце войны тяжелым бомбардировщикам достаточно редко приходилось вступать в бой с истребителями противника.

Для проведения бомбовых операций особого назначения использовались наружные бомбодержатели для подвески под крыльями бомб особо большого калибра. Такие бомбодержатели смонтировали на один B-29-75-BW (44-70060). Самолет получил возможность брать четыре 4000-фунтовые бомбы (1814 кг) или две бомбы «Гранд Слэм» массой по 22000 фунтов (9979 кг). Предусматривались и другие схемы бомбонагрузки. В бомбовых отсеках самолет мог нести бомбы или дополнительные бензобаки.
