В процессе рубки деталей следят за тем, чтобы мелкие кусочки, отлетев в сторону, не поранили тех, кто находится поблизости.

Древесину строгают после того, как ее распилят. Для этого используют или обычный нож, или различные виды рубанков, которые состоят из деревянного корпуса и ножа, закрепленного клином. Кроме этого, рубанок имеет вклейку из твердых пород деревьев, которая защищает подошву рубанка от быстрого износа (рис. 17).

Рис. 17. Элементы строгального инструмента: а – деревянный рубанок; б – металлический рубанок; в – фуганок: 1 – державка; 2 – леток; 3 – клин; 4 – нож; 5 – корпус; 6 – упор; 7 – пробка; 8 – прижим; 9 – винт; 10 – ручка.

Шерхебель

Этот рубанок предназначен для первичной грубой обработки древесины. Лезвие ножа сделано в форме овала. При необходимости оно может выдвигаться на 1–3 мм.

Рубанок с одиночным ножом

Инструмент используют для первоначального строгания древесных материалов, а также для строгания древесины, обработанной шерхебелем. Нож инструмента прямой и выступает за корпус примерно на 1 мм.

Рубанок с одинарным ножом не имеет приспособления для ломки стружки, поэтому стружка получается целой. В результате этого на обрабатываемой поверхности образуются задиры и неровности.

Рубанок с двойным ножом

Инструмент применяют для чистовой обработки древесины. Им обстругивают торцы, убирают задиры и другие неровности. Это возможно благодаря наличию в нем стружколома.

Фуганок

Фуганок необходим для окончательной чистовой доводки поверхностей.

Он сглаживает неровности и выравнивает поверхности больших размеров. Инструмент в 3 раза длиннее обычного рубанка, поэтому им легко строгать длинные доски. Длина ножа фуганка 180 мм, а ширина 65 мм. Впереди у него имеется устройство для удаления ножа из летка с помощью киянки.

Полуфуганок

Инструмент применяется для обработки небольших поверхностей. Его корпус длиной всего 530 мм, нож длиной 180 мм, шириной 50 мм.

Шлифтик

Это рубанок с укороченным корпусом. Он служит для строгания и зачистки поверхностей, имеющих задиры и сучки. Верхний слой обрабатываемой поверхности, благодаря узкой щели, он снимает в виде тонкой стружки.

Фальцгебель

Этот инструмент служит как для обработки, так и для зачистки четвертей. Он имеет подошву в виде ступенек.

Зензубель

Применяют для выборки фальцев, четвертей, а также для зачистки. В корпусе инструмента имеются ножи в виде лопаток и боковое отверстие для выхода стружки.

Эти деревообрабатывающие инструменты изготавливают из высококачественной стали, у них хорошо отточенная режущая кромка (рис. 18).

Рис. 18. Деревообрабатывающие инструменты: а – стамески; б – долота.

Во время работы со стамесками соблюдают следующие правила безопасности.

1. При работе со стамеской направляют не на себя, а от себя.

2. Не режут стамеской на весу.

3. Не режут деталь, положив ее на колени.

4. Пальцы левой руки располагают сзади лезвия инструмента.

Прямая стамеска

Чаще всего используется для вырезания прямоугольных углублений. При этом ширина полотна позволяет сделать как большие, так и маленькие отверстия. Чаще всего ширина полотна не превышает 6 см, но не может быть меньше 3 мм. Как правило, у прямых стамесок фаска с полотна снимается только с одной стороны, а толщина этой фаски колеблется от 0,5 до 1,5 см, при этом меняется и угол заточки ножа.

Полукруглая стамеска

Используется там, где необходимо сделать круглое отверстие или углубление. Без нее невозможно обойтись при выравнивании поверхности полукруглых углублений. Кроме того, используя полукруглую стамеску, можно сделать плавную линию, которую нельзя получить при использовании прямой стамески.

Между собой полукруглые стамески различаются по ширине полотна, по радиусу окружности и по глубине проникновения стамески в массив древесины. В зависимости от этого различают крутые, отлогие или глубокие полукруглые стамески. Существует еще одно название для глубоких стамесок – церазики.

В минимальном наборе при устройстве крыш обязательно нужно иметь 2 полукруглые стамески с шириной полотна около 10–12 мм, одна из которых должна быть крутой, а другая – отлогой.

Угловая стамеска

Используется для выборки древесины при получении точных геометрических углублений. Угловые стамески различаются между собой по ширине полотна и по углу между фасками лезвия, который может колебаться от 45 до 90°.

Стамески-клюкарзы

Необходимы для выборки древесины при образовании углублений там, где невозможно использовать другие инструменты, и там, где при выборке требуется ровная поверхность дна. Единственное их отличие от всех выше рассмотренных – изогнутость полотна. Такие стамески бывают угольными, прямыми и полукруглыми. У каждого типа стамесок-клюкарз есть свои разновидности: по ширине полотна, по глубине снятия фаски при заточке, по величине радиуса. Есть и еще одна характеристика, применимая только по отношению к клюкарзам, – характер и величина изгиба.

Долото

Внешне похоже на стамеску, но это совершенно другой инструмент. Долото предназначено для долбления древесины, и поэтому на ручке закрепляется металлический наконечник, который не позволяет растрескаться древесине от ударов молотка. Кроме того, чтобы не повредить рукоятку, а также для лучшего проникновения лезвия в массив древесины долото используется только в комплекте с деревянным молотком – киянкой.

Долото имеет более массивное полотно, чем стамеска. В зависимости от вида работ долота разделяются на столярные и плотничные.

Ширина рабочего полотна столярной стамески не превышает 15 мм, а полотно плотничного долота имеет ширину 20 мм. Полотно столярного долота, в отличие от плотничного, у основания не расширяется.

Долото предназначено для выдалбливания гнезд. Работают с долотом, соблюдая осторожность и аккуратность. Его устанавливают у намеченной риски фаской внутрь и ударяют по нему киянкой.

Кровельные клещи

Кровельные клещи используют при сборке металлических листов, когда нужно загибать кромки листов (рис. 19).

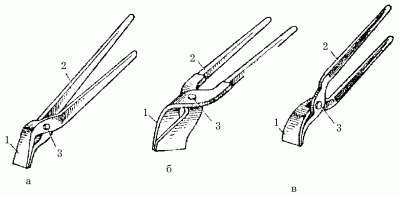

Рис. 19. Кровельные клещи: а – прямые; б – кривые; в – полукруглые: 1 – губки; 2 – ручки; 3 – ось.

Клещи могут быть прямые, полукруглые и кривые. Первые имеют плоские широкие губки, благодаря которым не повреждается цинковый слой металла. Они нужны при устройстве дымовых труб, вентиляционных и слуховых отверстий.

Полукруглыми клещами выполняют многие операции, например окантовку гребней, отгибы различных видов, отделку фасонных элементов кровли, разборку желобов и покрытий для их ремонта.

Кривые клещи необходимы для сборки кровли на труднодоступных участках.

Кромкогибщик

Для загибания стоячих фальцев применяют кромкогибщик, имеющий в середине продольную прорезь высотой от 25 до 35 мм (рис. 20).

Рис. 20. Кромкогибщик.

Заклепочник

Инструментом пользуются при сращивании листовых металлических деталей (рис. 21).

Рис. 21. Заклепочник: 1 – корпус; 2 – цанговое устройство; 3 – ось; 4 – рычаг; 5 – заклепки комбинированные.
