Чтобы чертилки было удобно держать в руке, среднюю их часть делают обычно утолщенной и покрывают накаткой. Во время работы инструмент держат с небольшим наклоном в направлении перемещения ручки у кромки линейки.

Циркуль

В кровельных работах применяют реечный циркуль (рис. 3, б). Им наносят различные отметки на рабочую поверхность.

Кронциркуль используют для определения диаметров и толщины деталей, перенесения размеров с измерительной линейки на поверхность металла.

Разметочный циркуль предназначен для черчения, а также для перенесения небольших размеров с измерительной линейки на металлическую поверхность.

При работе с циркулем в нужной точке выполняют кернение (ставят отметку), после этого, используя измерительную линейку, раздвигают ножки циркуля на необходимую ширину и закрепляют их зажимом. Затем одну из ножек ставят на отметку, а другой вычерчивают кривые.

Штангенциркуль

Применяется для измерения величины деталей. Для этого сторона детали помещается между штангой и рамкой, верхний ус будет показывать размер измеряемого расстояния (рис. 4).

Рис. 4. Штангенциркуль.

Рейсмус

Используют для нанесения на поверхности параллельных стороне бруска линий. Сам рейсмус состоит из двух толстых планок, которые вставлены в большой брусок. На одной из сторон планок имеются острые шпильки – ими и производится разметка.

Угольник

Предпочтительно, чтобы длина сторон, образующих прямой угол, была не меньше 90–100 см. Этот вид угольника можно смастерить и самому. Изготавливается как из металла, так и дерева (рис. 5), но древесина под воздействием влаги разбухает, а при просушке планки угольника могут деформироваться.

Рис. 5. Контрольно-измерительные инструменты: а – деревянный угольник; б – металлический угольник.

Угольник из металла используют для разметки прямых углов, различных измерений и т. д. Кроме угольников с прямым углом, применяют угольники с острыми углами (30, 45, 60°). Чтобы с помощью угольника провести параллельные линии, ровно обрезают край листа и кладут к нему угольник и через нужные расстояния чертят параллельные линии.

Ерунок

Представляет собой угольник из двух пластин, одна из которых закреплена на середине другой под углом 45°. Такой угольник удобен также при определении угла 135°.

Кернер

Это стальной стержень, имеющий круглое сечение. Один из концов стержня заточен под углом 60°. Инструмент применяют для нанесения отметок. Его ставят в вертикальное положение и по верхнему концу ударяют молотком.

Кроме ручного кернера, существует автоматический кернер. Преимущество автоматического кернера перед ручным заключается в том, что благодаря ему отметины получаются одинаковых размеров.

Нутрометр

Такой инструмент, как нутрометр, необходим для измерения диаметров полых деталей.

Молоток

Является самым важным инструментом в плотничных и различных других работах. В продаже можно встретить молотки как готовые, так и сборные. Для изготовления рукоятки используется древесина кизила, груши, акации, которая отличается особой твердостью и дешевизной, а для бойка применяется только высококачественная сталь. Но даже этот на первый взгляд самый простой инструмент имеет несколько разновидностей (рис. 6).

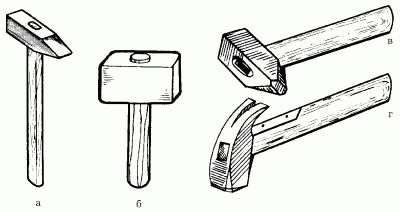

Рис. 6. Виды молотков: а – молоток плотничный обычный; б – киянка; в – молоток паркетный; г – молоток плотничный с квадратным обушком.

При устройстве кровли в зависимости от того, с каким кровельным материалом проводится работа, каков характер работы, используют различные виды молотков.

Для выравнивания листов, имеющих неровности, берут такие молотки: малый молоток-подсекальник массой от 0,4 до 0,6 кг; молоток-ручник массой не более 1,5 кг; молоток с загнутым концом для отделки соединений кровельной стали в труднодоступных участках; молоток-киянка; фигурный молоток массой 0,4–0,6 кг для работы с поверхностями сферической формы. К молоткам приделывают кизиловую или березовую рукоятку длиной от 280 до 350 мм.

Киянка

Деревянный молоток (рис. 6, б) используется для притирки деревянных массивов при склеивании. Также довольно часто применяется при работе с долотом, ручка которого сделана из дерева, так как удары обычным молотком могут просто разбить ручку и вывести долото из строя на долгое время.

Сито

Используют для процеживания растворов и просеивания сыпучих материалов.

Толкушка

Служит для перемешивания и тщательного разминания замоченной в воде глины.

Шпатели

Используют для грунтовки, шпатлевания поверхностей, а также перемешивания красок (рис. 7).

Рис. 7. Виды шпателей: а – металлический; б – резиновые.

Маховая кисть

Применяют для окрашивания больших поверхностей, например крыш. Выпускаются такие кисти в основном больших размеров, диаметром 60 и 65 мм, с длиной волоса 100 мм. У хорошей кисти при сгибании волос должен немедленно выпрямляться, не оставляя видимой кривизны.

Кисти в виде пучка волос, которые требуют специальной вязки, называются весовыми, кисти в патроне с ручкой – штучными. Весовые кисти после подвязки крепким шпагатом насаживают на длинную ручку – штырек.

Валик

По многим показателям валики значительно удобнее и производительнее кистей, особенно если речь идет об окраске больших площадей (рис. 8).

Рис. 8. Валики.

Валиками можно не только красить, но и грунтовать. Диаметр валика – 4–7 мм, длина – 10–25 см.

Валики бывают меховые и поролоновые. Меховой валик предварительно нужно погрузить на некоторое время в воду, от этого жесткость волосяного покрытия на нем сравняется. Следует помнить, что меховой валик не рекомендуется применять при работе с известковыми красками, известь очень быстро разрушает мех.

Краскопульт

Используют для более ровного и качественного окрашивания больших площадей поверхностей (рис. 9.).

Рис. 9. Краскопульт насосный.

Гладилка

Применяют для заглаживания мастики при заделывании щелей, пазов небольших размеров.

Домкрат применяют для подъема тяжестей на небольшую высоту. При устройстве кровель, для подьема асбестоцементных листов можно использовать поддон для подачи на кровлю (рис. 10).

Рис. 10. Поддон для подачи асбестоцементных листов на кровлю.

Ножницы

Используют для разрезания листовой стали. Стальной лист толщиной не более 0,7 мм режут ручными ножницами (рис. 11, а).

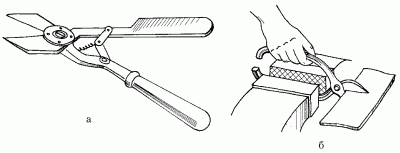

Рис. 11. Ножницы для разрезания листовой стали: а – ручные; б – силовые.

Ножницы могут быть правыми и левыми. У левых ножниц режущий нож расположен справа, у правых – слева. Правые ножницы гораздо удобнее левых, потому что в процессе резки можно видеть отрезаемую полоску листа. Если эта полоска узкая, то она снизу сворачивается в спираль, в то время как вторая половина листа не деформируется. Левые ножницы чаще всего используются для выполнения отверстий, находящихся далеко от края листа, а также для отрезания левых краев. Отверстия, расположенные внутри листа, вырезают так: сначала при помощи зубила в листе прорубают отверстие и вставляют в него режущий нож инструмента, затем по намеченной риске в форме круга ведут нож ножниц. Листы из тонкой стали, как правило, режут на верстаке. При этом лист кладут так, чтобы при перемещении ножниц нижний нож лежал на краю верстака.
