По функциональному назначению основные элементы дома подразделяются на следующие группы: несущие, ограждающие и совмещающие сразу обе эти функции.

Несущие конструкции принимают нагрузки от всей тяжести самого дома, людей, атмосферных воздействий.

Ограждающие элементы дома разделяют его на отдельные помещения и выполняют защитные функции (звуко– и теплоизоляция). Конструкции, которые соединяют в себе несущие и ограждающие функции, должны совмещать в себе эти качества.

Крыша – это верхний ограждающий элемент здания, и ее вид может значительно улучшить архитектуру дома. Крыша более других элементов постройки противостоит природным явлениям: летом – палящим солнечным лучам, которые нагревают и раскаляют кровлю; осенью – проливным дождям, граду; зимой – тяжелому снежному покрову; весной – талой воде.

При этом в любое время года возможны сильные, порывистые ветра. Круглый год природа как бы испытывает крышу. Поэтому конструкция крыши должна отвечать требованиям устойчивости, прочности, гидро– и теплоизоляции; кровельные материалы должны быть морозостойки, иметь химическую и радиационную стойкость.

Крыша располагается над чердачным перекрытием и выполняется из деревянных или бетонных балок, из железобетонных панелей, кровля может быть как из рулонных материалов, так и из шифера (асбестоцементных листов) или оцинкованных стальных листов. Не случайно слова «кров» и «кровля» имеют один и тот же корень и означают «надежность», способность защитить как от природной непогоды, так и от житейских бурь.

От того, какой будет крыша дома, зависит не только внешний вид дома, но и его прочность. А правильно выбранное покрытие может придать даже самому скромному жилищу особую прелесть и неповторимый колорит.

Но, надо заметить, для какого бы помещения ни устраивалась крыша (для основного жилого дома, для веранды, беседки или хозяйственной постройки), она должна отвечать основным требованиям к этому элементу строения.

В книге идет речь о том, как правильно произвести монтаж крыши, какое выбрать кровельное покрытие и как его устроить. В ней можно найти информацию о том, каким образом собрать воедино все архитектурно-конструктивные элементы будущего жилища под крышей, будь это обустройство чердачного помещения или возведение мансарды.

По архитектурно-конструктивному решению различают два типа крыш: чердачные и совмещенные. По существу, совмещенная крыша представляет собой гидроизоляционный ковер из нескольких слоев рубероида на битумной мастике, уложенный на чердачное перекрытие. Такая крыша обычно плоская, не имеет уклона (а если имеет, то не более 2,5°), а водоотвод осуществляется с помощью внутренних водостоков. При индивидуальном строительстве этот тип крыш используется при строительстве бань, сараев и других хозяйственных построек. Совмещенные (бесчердачные) крыши могут быть холодными (над неотапливаемыми строениями) и утепленными (над отапливаемыми помещениями).

Чердачные, скатные крыши состоят из деревянного каркаса и кровли. Чердак можно использовать как для хозяйственных нужд, так и для устройства в нем дополнительного жилого помещения – мансарды.

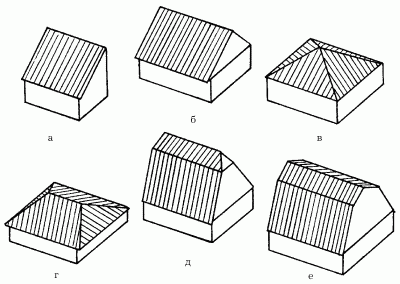

Рис. 1. Типы крыш: а – односкатная; б – двускатная; в – шатровая; г – вальмовая; д – полувальмовая; е – мансардная.

По конструкции каркаса скатная крыша может быть (рис. 1):

– односкатная, которая опирается на две противоположные стены, имеющие разную высоту (рис. 1, а);

– двускатная состоит из двух плоскостей, которые опираются на стены одинаковой высоты (рис. 1, б);

– шатровая, имеющая 4 одинаковых ската треугольной формы, вершины которых сходятся в одной точке (рис. 1, в);

– вальмовая, у которой боковые скаты трапециевидные, а торцевые скатные крыши имеют треугольную форму (рис. 1, г);

– полувальмовая имеет срезанные вершины над торцевыми стенками в виде треугольников (рис. 1, д);

– мансардная, состоящая из двух пологих скатов прямоугольной формы и двух крутопадающих, соединенных между собой под тупым углом (рис. 1, е).

Односкатные крыши наименее трудоемки в исполнении. Самыми экономичными и удобными являются односкатные крыши с уклоном не более 5°: они позволяют максимально использовать внутреннее пространство здания и могут служить потолком в хозяйственных постройках (гаражах, сараях, банях и т. д.), не требующих его строгой горизонтальности.

Для того чтобы наиболее рационально использовать чердак, целесообразно устроить в нем жилое помещение – мансарду. В этом случае крышу жилого дома делают двухскатной или мансардной.

Существуют и другие, более сложные и трудоемкие конструкции: вальмовые (четырехскатные), которые лучше противостоят ветровым нагрузкам; шатровые, являющиеся разновидностью вальмовых; крестовые, отличающиеся наибольшей сложностью в изготовлении, и ряд других.

Вальмовую крышу обычно устраивают в том случае, если необходимо обеспечить дополнительную защиту здания от ветра. Но возведение такой крыши достаточно трудоемко и требует значительных материальных затрат.

Выбирая вид крыши, необходимо принимать во внимание не только ее эксплуатационные свойства, но и архитектурную выразительность.

Например, высокая крыша на одноэтажном доме, с одной стороны, делает его более внушительным и привлекательным, а с другой стороны, позволяет использовать дополнительный объем чердачного помещения. Кроме того, на крутых скатах крыши почти не задерживается снег.

Для устройства крыш и проведения кровельных работ понадобится большое количество как универсальных измерительных инструментов, так и специализированных, необходимых для столярных, плотничных, отделочных работ, а также для работы с металлом.

Линейка

Применяют для измерения деталей небольших размеров.

Рулетка

Используется для определения размеров больших деталей. Рулетка представляет собой измерительную ленту из тонкой гибкой стали, заключенную в металлический или пластмассовый корпус (рис. 2, а, б).

Рис. 2. Контрольно-измерительные инструменты: а, б – виды рулеток; в – складной метр.

Сматывается лента автоматически. Длина измерительной ленты колеблется от 100 до 1000 см. Деления на ленте нанесены через каждый миллиметр. Цифрами отмечены сантиметры и десятки сантиметров. Рулетку используют для измерения линейных величин.

Метр складной

Используют для определения размеров небольших деталей. Такой метр выполнен из металлических, пластиковых или деревянных пластинок с миллиметровыми и сантиметровыми делениями. Между собой пластинки соединены шарнирами (рис. 2, в).

Чертилка

Изготавливаеются из инструментальной стали повышенной твердости марок У10 и У12. Это наиболее простой и наиболее распространенный инструмент, который применяется для разметки (рис. 3,а).

Рис. 3. Разметочные инструменты: а – чертилка; б – циркуль.

Прямая круглая чертилка – это стальной стержень диаметром 5–6 мм и длиной до 200 мм, один конец которого заточен под углом приблизительно 10°. Удобно пользоваться чертилкой со вставной иглой. Ее несложно изготовить из отвертки со сменным жалом. Вместо отвертки в рукоятку нужно вставить остро заточенный и закаленный стальной стержень.

Еще один вид чертилок имеет заточенные под разными углами с обоих концов стальные стержни. Один из стержней согнут под углом 90°. При разметке заготовки, на которой нельзя оставлять риски, пользуются латунной чертилкой: конструкция ее такая же, как и стальной, а жало изготовлено из латуни, которая оставляет след, не делая риски.
