В большинстве ДВС распредвал вращается от коленвала: с помощью или цепной передачи, или зубчатого ремня, натяжение которых регулируется специальными устройствами.

Ременный привод работает тише, прост в установке, не требует смазки, упрощает конструкцию двигателя и снижает его массу. Цепной привод имеет обратный эффект. Но если рвется ремень ГРМ, выходят из строя клапаны, если же повреждена цепь, то «страдает» фактически только она. Натяжение в цепном приводе регулируется подпружиненным плунжером, а ремня – роликом.

Большинство современных двигателей оснащено ременным приводом распредвала.

На примере одноцилиндрового ДВС рассмотрим работу газораспределительного механизма (см. рис. 2.7). Распредвал, получив вращение от коленвала, поворачивается. Его кулачок набегает на рычаг, который нажимает на стержень подпружиненного клапана и, преодолев сопротивление пружины, открывает его. Продолжая вращаться, кулачок сбегает с рычага (толкателя), и под воздействием пружины клапан закрывается. Дальше поршень через открытый впускной или выпускной клапан соответственно засасывает горючую смесь или выталкивает отработавшие газы.

Для лучшего наполнения цилиндров рабочей смесью впускной клапан открывается чуть раньше того момента, когда поршень достигает ВМТ, а выпускной (для лучшей очистки от отработавших газов) – несколько раньше, чем поршень доходит до НМТ. В результате впускной клапан начинает открываться в тот момент, когда выпускной клапан еще полностью не закрылся. Такое положение клапанов называется их перекрытием. Когда же оба клапана в одном цилиндре надежно закрыты, происходит такт сжатия или рабочий ход поршня.

Система питания двигателя предназначена для хранения, очистки и подачи топлива, очистки воздуха, приготовления горючей смеси и по-дачи ее в цилиндры двигателя. Количество и качество этой смеси должно быть разным при различных режимах работы двигателя, что также находится «в компетенции» системы питания. Поскольку мы будем рассматривать работу бензиновых двигателей, топливом у нас всегда будет бензин.

В зависимости от вида устройства, осуществляющего подготовку топливо-воздушной смеси, двигатели могут быть инжекторными, карбюраторными или оборудованными моновпрыском.

Система питания состоит из следующих основных элементов (рис. 2.12):

♦ топливного бака;

♦ топливопроводов;

♦ фильтров очистки топлива;

♦ топливного насоса;

♦ воздушного фильтра;

♦ карбюратора или инжектора с электронной системой управления.

Топливный бак (или бензохранилище) – это специальная металлическая емкость вместимостью 40–80 литров, которая чаще всего устанавливается в задней (более безопасной) части легкового автомобиля. Топливо в бензобак заливают через горловину, в которой предусмотрена трубка для выхода воздуха при заправке. На некоторых машинах в самой нижней точке бензобака есть сливная пробка, позволяющая при необходимости полностью очистить бак от нежелательных составляющих бензина – воды и мусора.

Бензин, залитый в бак легкового автомобиля, предварительно очищается сетчатым фильтром, установленным внутри бака на топливозаборнике. В бензобаке также размещен датчик уровня топлива (поплавок с реостатом), показания которого выводятся на щиток приборов.

Из топливного бака бензин подается к карбюратору по топливопроводу, который проходит под днищем автомобиля. По пути топливо проходит через фильтр тонкой очистки. Бензин из бака отправляет «в дорогу» топливный насос. Топливные насосы бывают механические и электрические. Механические насосы используют для машин с карбюраторными двигателями. На автомобили, оборудованные электронным впрыском, устанавливают электрические насосы.

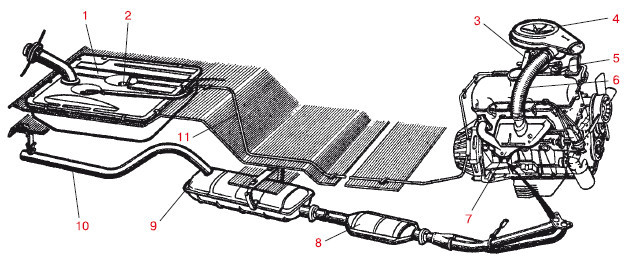

Рис. 2.12. Система питания автомобиля:

1 – топливный бак; 2 – датчик указателя уровня топлива; 3 – карбюратор; 4 – воздушный фильтр; 5 – топливный насос; 6 – шланг подвода нагретого воздуха; 7 – выпускной трубопровод; 8 – дополнительный глушитель; 9 – основной глушитель; 10 – труба глушителя; 11 – топливопровод

Поскольку сейчас мы рассматриваем систему питания карбюраторного двигателя, остановимся подробнее на механических насосах.

Механический насос (рис. 2.13) состоит из корпуса, подпружиненной диафрагмы с механизмом привода, впускного и нагнетательного (выпускного) клапанов, а также сетчатого фильтра. Топливный насос в зависимости от марки автомобиля приводится в действие либо эксцентриком (кулачком) распредели тельного вала, либо эксцентриком, размещенным на валу привода масляного насоса и прерывателя-распределителя. В обоих случаях вращающийся эксцентрик качает рычаг привода топливного насоса, прижатый к нему пружиной. Этот рычаг воздействует на шток с подпружиненной диафрагмой.

Когда рычаг тянет шток с диафрагмой вниз, пружина диафрагмы сжимается, и над ней создается разрежение, под действием которого впускной клапан, преодолев усилие своей пружины, открывается. Через этот клапан топливо из бака втягивается в пространство над диафрагмой. Когда рычаг освобождает шток диафрагмы (часть рычага, связанная со штоком, перемещается вверх), диафрагма под действием собственной пружины также перемещается вверх, впускной клапан закрывается, и бензин выдавливается через нагнетательный клапан к карбюратору. Этот процесс происходит при каждом повороте приводного вала с эксцентриком.

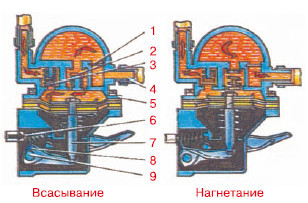

Рис. 2.13. Схема работы топливного насоса:

1 – фильтр; 2 – всасывающий клапан; 3 – нагнетательный клапан; 4 – подводная трубка; 5 – головка топливного насоса; 6 – штанга привода; 7 – тяга диафрагмы; 8 – рычаг привода топливного насоса; 9 – ось рычага привода

Бензин в карбюратор выталкивается только за счет усилия пружины диафрагмы при перемещении ее вверх. При заполнении карбюратора до необходимого уровня его специальный игольчатый клапан перекроет доступ бензина. Так как качать топливо будет некуда, диафрагма топливного насоса останется в нижнем положении: ее пружина будет не в силах преодолеть создавшееся сопротивление. И лишь когда двигатель израсходует часть топлива из карбюратора, его игольчатый клапан откроется и диафрагма под действием пружины сможет втолкнуть новую порцию топлива из бензонасоса в карбюратор.

Бензонасос имеет рычажок, выступающий из его корпуса наружу. Он предназначен для ручной подкачки топлива (например, при испарении бензина из карбюратора из-за длительного перерыва в эксплуатации).

Воздушный фильтр (рис. 2.14), расположенный сверху на карбюраторе, очищает воздух от пыли и других механических примесей перед поступлением его в карбюратор для последующего смешивания с бензином. В воздушный фильтр воздух поступает через трубу воздухозаборника, которая затем разделяется на две части. Через одну часть холодный воздух всасывается в теплую погоду (летом), через другую часть воздух, подогретый выпускным коллектором, всасывается в холодную погоду (зимой). Переход от «лета» к «зиме» и наоборот на разных автомобилях выполняется по-разному: либо с помощью специального рычажка-переключателя, либо поворотом корпуса воздушного фильтра, либо автоматически.

Рис. 2.14. Воздушный фильтр двигателя:

1 – гайка; 2 – шайба; 3 – уплотняющая прокладка; 4 – регулирующая перегородка; 5 – прокладка регулирующей перегородки; 6 – фильтрующий элемент приточной вентиляции картера; 7 – фильтрующий элемент воздуха; 8 – крышка; 9 – приемный патрубок подогретого воздуха; 10 – приемный патрубок холодного воздуха; 11 – корпус
