Устранение неисправностей и ремонт ПК своими руками на 100% - Страница 16

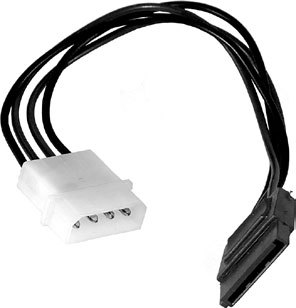

Рис. 4.18. Переходник для питания SATA устройств

Существующие разновидности блоков питания стандарта АТХ представлены в табл. 4.10.

Мощность БП измеряется в ваттах, это номинальная мощность, которую он обеспечивает.

Коэффициент полезного действия (КПД) – отношение выходной мощности к входной мощности, которое выражается в процентах. У хороших, эффективных БП КПД находится в пределах 70–80 %. Чем выше КПД, тем меньше БП потребляет электроэнергии от сети. И при этом, чем менее он эффективен, тем больше электроэнергии он переводит в тепло.

Уровень стабилизации – это степень преобразования переменного тока с помехами в стабильное напряжение постоянного тока. Чем лучше и качественнее БП, тем более точное, гладкое и отфильтрованное от помех напряжение он подает на питание процессора, материнской платы и т. д. Идеальная схема преобразования – синусоида на входе БП преобразовывается в ровную линию постоянного напряжения. В реальности на выходе БП постоянное напряжение сопровождается небольшими пульсациями, степень которых выражается в процентах от номинального напряжения. Для выходного напряжения 12 В один процент пульсаций составит 0,12 В, или 120 мВ. На разных значениях напряжения у БП могут быть разные проценты отклонений. В целом у качественных БП уровень пульсации составляет 1–3 % от номинала. А вот у дешевых и некачественных – пульсации могут достигать и 10 %, что очень плохо для работы ПК.

В процессе работы ПК нагрузка на БП меняется. При этом под действием нагрузки меняется номинальное напряжение – отклоняется от заданной величины.

Стабилизация нагрузки – это способность БП выдавать номинальную выходную мощность для каждого напряжения при изменении нагрузки. У хорошего БП выходные напряжения – +3,3 В, +5 В, +12 В – меняются в пределах 1–3 % при изменении нагрузки в допустимых пределах. Менее важные напряжения —5 В, – 12 В – достигают 5 %. А вот некачественные БП могут «позволить себе» отклонения 10 % и более.

Раньше +12 В использовалось только для двигателей приводов. С появлением мощных процессоров +12 В используется и для их питания. Поэтому применение устаревших БП нежелательно из-за отсутствия необходимой стабилизации.

Благодаря стабилизации обеспечивается относительно ровное выходное постоянное напряжение при изменении входного – переменного в допустимых пределах. У хороших БП при изменении входного переменного напряжения в допустимых спецификацией пределах выходное постоянное напряжение обеспечивается точно в соответствии с заявленными производителем значениями.

Основной источник шума, который добавляется блоком питания в общий фон – это вентилятор. Существуют БП, в которых разработчики предусмотрели пониженный уровень шума. Такие тихие блоки работают практически бесшумно. Разница между дешевым и таким БП заметна сразу.

Чаще всего в БП выходят из строя вентилятор и входные элементы электрической схемы. Для обеспечения надежной и бесперебойной работы ПК полезно иметь в своем распоряжении запасной БП, в случае если рабочий выйдет из строя. Следует периодически очищать БП от пыли и менять вентилятор, если понадобится. Но все равно, через пару лет эксплуатации ПК очень желательно вообще заменить БП.

В сети переменного тока могут происходить сбои и скачки. Поэтому БП желательно защитить от подобных негативных воздействий.

Для защиты от помех, перепадов напряжения в сети желательно установить сетевой фильтр.

Но он не спасет, если пропадет напряжение – пусть даже кратковременно – и компьютер выключится, ведь при этом вы можете потерять результаты работы. Во избежание подобных неприятностей следует установить резервное питание – источник бесперебойного питания ИБП, в котором используется аккумуляторная батарея.

Множество отказов операционной системы, сбоев и различных проблем связано с тем, что в ПК работает некачественный, устаревший или перегруженный БП. Плохой БП способен ухудшить работу даже самых дорогих комплектующих. Обычно в готовых ПК, предлагаемых в магазинах, установлены далеко не лучшие БП. В них будет установлен скорее самый мощный процессор, чем «правильный» БП, на которых некоторые сборщики компьютеров экономят. Тем не менее БП – важнейший компонент ПК, которому следует уделять самое серьезное внимание.

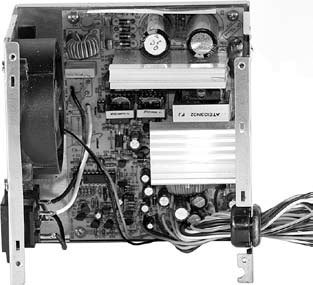

Рис. 4.19. Блок питания с открытой крышкой

Если светодиод «Power» на лицевой панели корпуса не светится и при этом вентилятор в блоке питания не работает, то отключите от сети компьютер, откройте корпус системного блока, отсоедините разъемы питания от системной платы, флоппи-дисковода, CD-ROM, винчестера. Подсоедините БП к любому дисководу, так как совсем без нагрузки его включать нельзя.

Для запуска БП АТХ без МП нужно закоротить зеленый и любой черный провод в разъеме, который подключается к системной плате (номера контактов 13 и 14). Это можно сделать с помощью жесткого провода либо с помощью обычной канцелярской скрепки.

Если после включения он не подает «признаков жизни», то он неисправен. Если же он оказался исправным, то есть вентилятор вращается, следует искать короткое замыкание (КЗ) в других модулях ПК. Это может оказаться и материнская плата, и остальные комплектующие.

Когда вы протестируете БП и убедитесь, что он работает, постарайтесь определить места возможных коротких замыканий. Для этого последовательно подсоедините остальные устройства. Вначале подключите материнскую плату, а затем и другие. Каждый раз включайте БП, затем выключайте и подсоединяйте следующее устройство.

Так вы определите источник замыкания. Кратковременные замыкания для БП не очень опасны. В исправном и качественном БП сработает защита, напряжения снизятся до нуля. Но при таком падении напряжения на дисках может пропасть информация, не исключены и сбои в файловой структуре дискет и жесткого диска. Когда вы отремонтируете ПК, протестируйте жесткий диск и дискеты (если они использовались в момент возникновения замыкания или просто случайного экстремального выключения).

Проверка на предмет выявления устройства, вызывающего КЗ производится без предварительного теста БП и полного отключения всех узлов ПК.

Включите ПК и отсоедините одно из устройств, например жесткий диск. Затем следующее по списку – DVD-привод, видеокарту, оперативную память, МП. Не забывайте, что необходимо отключать сетевой кабель питания от ПК перед каждым отсоединением комплектующих. Это нужно, так как некоторые БП при КЗ на выходе не могут сами повторно включиться без отключения от сети, даже после устранения источника КЗ. Когда на очередном отключении ПК запустится, последний отсоединенный модуль, скорее всего, и есть источник неисправности. Конечно, при отключении таких комплектующих, как видеокарта или память, ПК не сможет работать, но системный динамик звуковым сигналом сообщит об ошибке.

Основной причиной выхода из строя блоков питания являются скачки напряжения в сети, а также перегрев из-за недостаточного охлаждения – возможно, из-за сильного загрязнения или остановки вентилятора, запыленности БП.

Вообще перегрев ПК это плохо. А перегрев БП вдвойне плохо.

При возрастании температуры падает выходная мощность БП. Номинальная мощность определяется при рабочей температуре 25 °C. Однако при повышении температуры до 40 °C, она, скорее всего, снизится на треть. Одновременно ухудшается и стабилизация выходного напряжения. Иначе говоря, перегрев БП приводит к изменению всех его технических параметров.
