Рис. 4.1. Корпус компьютера XT

• АТ – устаревший тип корпуса. Он использовался для сборки ПК на базе процессоров 286, 386, 486. Блок питания использовался форм-фактора АТ.

Рис. 4.2. Корпус компьютера АТ

• АТХ – современный корпус, в котором собирается большинство компьютеров. Этот форм-фактор может иногда называться Full ATX. В отличие от старого форм-фактора АТX блок питания вынесен за контуры материнской платы, так как для охлаждения более мощных процессоров понадобились более габаритные охладители. В первых версиях корпусов АТХ БП находился над процессором, что не только было неудобно при сборке и ремонте ПК, но и ухудшало охлаждение системы.

В такой корпус устанавливаются как полноразмерные МП, так и МП форм-фактора MicroATX. Блок питания в корпус АТХ может быть установлен форм-фактора АТХ и SFX.

Рис. 4.3. Корпус компьютера АТХ

• Extended ATX – корпуса используются обычно для сборки серверов и рабочих станций. В них могут быть установлены как обычные полноразмерные МП, так и МП с расширенными размерами. Блоки питания в них установлены форм-фактора АТХ.

Рис. 4.4. Корпус компьютера Extended АТХ

• Micro-ATX – в корпус может быть установлена только МП формфактора MicroATX и БП SFX. Но некоторые корпуса форм-фактора Micro-ATX допускают также установку БП ATX.

Рис. 4.5. Корпус компьютера Micro-АТХ

• BTX – материнские платы форм-фактора ВТХ внешне похожи на МП форм-фактора АТХ, но несовместимы с элементами АТХ. Такие корпуса распространены мало, да и стоимость их выше, чем у других.

Рис. 4.6. Корпус компьютера BTX

Компьютерные корпуса могут быть изготовлены в разных исполнениях:

• Desktop. Настольные низкопрофильные – Low-profile desktop (типа Slim), NLX (New Low profile Extended) и стандартные настольные (desktop). Материнская плата в них расположена горизонтально, а жесткий диск нередко вертикально.

Такие корпуса были очень распространены раньше, особенно Full Desktop, которые в настоящее время уже не применяются. Сейчас можно встретить Mini Desktop и Desktop. В основном такие корпуса востребованы в офисных ПК. Для большинства людей они малоинтересны, так как занимают много места на столе, такой ПК сложнее модернизировать, да и эксплуатация его менее удобна.

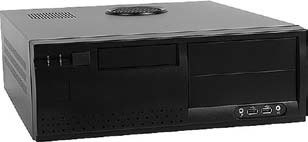

Рис. 4.7. Корпус компьютера Desktop

• Micro-tower. Основное преимущество этого типа корпуса – малогабаритность. Но в целом это далеко не лучшее решение с точки зрения расширяемости и модернизации системы. В корпусах Tower МП расположена вертикально, а жесткий диск – горизонтально.

Рис. 4.8. Корпус компьютера Micro-tower

• Mini-tower. Хороший и удобный тип корпуса. Оптимален в эксплуатации, ПК в таком корпусе проще ремонтировать.

Рис. 4.9. Корпус компьютера Mini-tower

• Middle-tower. Также удобный корпус, который не сильно отличается от предыдущего. Наиболее популярный и универсальный тип корпуса. Хорошее решение с точки зрения дальнейшей модернизации.

Рис. 4.10. Корпус компьютера Middle-tower

• Big – tower (Full-tower). Корпуса высоки и обычно они располагаются на полу. В них могут устанавливаться несколько жестких дисков и оптических накопителей. Внутри такого корпуса достаточно большое пространство, которое позволяет установить больше комплектующих. С таким корпусом удобно работать, он обладает отличной ремонтопригодностью. Кроме того, в таких корпусах лучше охлаждение. Башни Big-tower имеют существенно больший вес, габариты и значительно большую цену.

Рис. 4.11. Корпус компьютера Big-tower

• Small Form factor (SFF). Корпус малого форм-фактора. Этот тип корпуса напоминает «куб» и достаточно популярен среди тех, кому необходима компактность. В нем могут быть установлены МП соответствующего форм-фактора. Выбор МП этого форм-фактора крайне ограничен. Вдобавок при установке в такой корпус мощных процессоров или накопителей возникает проблема с отводом тепла. С точки зрения ремонтопригодности и модернизации это – худший вариант. Его главное достоинство – компактность может быть востребована в очень тесных офисах и т. д.

Рис. 4.12. Корпус компьютера SFF

При выборе или замене корпуса системного блока ПК нужно учитывать следующие факторы:

• Качество корпуса. Недорогие корпуса изготовлены иногда так, что трудно собрать ПК, не поранившись, – тонкий металл, неровные отверстия, острые края, заусенцы и т. д. К тому же мягкий и тонкий металл легко гнется, случайно уронив или надавив на крышку корпуса, можно ее смять.

В таких корпусах платы расширений могут устанавливаться криво и неплотно входить в слоты и т. д.

В хороших и качественных корпусах используются более толстые металлические пластины, нет острых краев, все подогнано очень точно и комплектующие собираются без перекосов и натяга. Собирать в таких корпусах компьютер очень удобно, в них предусмотрена буквально каждая мелочь. Комплектация их такова, что вам не придется искать дополнительные мелкие детали и крепеж.

При выборе лучше ориентироваться на стальные корпуса, а не на алюминиевые.

• Уровень шума. Дешевый корпус из тонкого металла не способен уменьшить уровень шума. К тому же добавочные вибрации некачественного корпуса также создают шум. Со временем такой корпус «разбалтывается» и начинает сильно гудеть. Приходится принимать дополнительные меры: менять БП на бесшумный, менять вентиляторы, придумывать уплотнения в местах крепления комплектующих и т. д.

• Система охлаждения. Охлаждение корпуса должно обеспечивать эффективный отвод тепла. Для этого существуют вентиляционные отверстия, дополнительные вентиляторы и другие технические решения. Перед тем как купить корпус для замены или сборки ПК, загляните внутрь – изучите конструкцию, вентиляцию, возможность дальнейшей модернизации. Обычно в хороших магазинах корпуса выставлены на витрину и можно попросить менеджера открыть крышку. Можно также изучить корпус по фотографиям в Интернете – на сайте магазина или производителя.

Как правило, хорошо вентилируемые и менее шумные корпуса имеют также еще и привлекательный внешний вид.

• Блок питания. БП в новом корпусе должен обеспечивать требуемую мощность. Лучше пусть будет запас по мощности, чем БП будет работать на пределе. Хорошо, когда в корпусе существует возможность замены БП на более габаритный (в глубину), так как в дальнейшем может понадобиться более мощный БП.

Компьютерный блок питания (БП) предназначен для обеспечения электроэнергией всех узлов ПК. Напряжение сети переменного тока (в нашей стране 220 В) выпрямляется и понижается до заданных значений. БП выполняет также функцию стабилизации напряжения и защиты.

Если ПК не включен, сетевой кабель подсоединен к розетке, а выключатель на корпусе БП не выключен, то БП работает. На МП поступает «дежурное» напряжение, питающее микросхемы МП и некоторые подключенные к ней устройства. «Дежурное» напряжение используется для возможности включения ПК клавиатурой, дистанционно модемом или локальной сетью. На МП обычно в районе разъемов SATA встроен небольшой зеленый светодиод, он светится при подаче «дежурного» напряжения.
