Управление электрохозяйством предприятий - Страница 8

Вся система распределительных электросетей предприятий (организаций), начиная от вводных устройств и до конечного пункта потребления электроэнергии, должна быть документально оформлена, а срок ее жизнедеятельности, начиная от проекта и кончая заменой (ликвидацией, реконструкцией и т. п.), должен быть документально подтвержден.

Отличительной особенностью НТД в электроустановках является значительное ее количество по наименованиям и назначению, а также постоянное непрекращающееся обновление и корректировка нормативов, требований органов государственного и ведомственного надзора, изменения и дополнения в отраслевых и производственных (эксплуатационных) инструкциях, технических отчетах, проектах и расчетных схемах электроснабжения и др.

Помимо общих для электротехнического персонала предприятия (организации) НТД, каждая категория работников в электроустановках имеет свои нормативы, производственные, должностные и местные (эксплуатационные) инструкции, вплоть до методических указаний органов энергонадзора и рекомендаций энергоснабжающих организаций.

На рис. 4 приведен необходимый для каждого потребителя электроэнергии перечень технической документации в электроустановках, регламентированный действующими нормами и правилами.

Этот рисунок может быть дополнен следующими пояснениями норм и правил работы в электроустановках.

На Генеральный план (п. 1 на рис. 4) должны быть нанесены здания, сооружения и подземные электротехнические коммуникации.

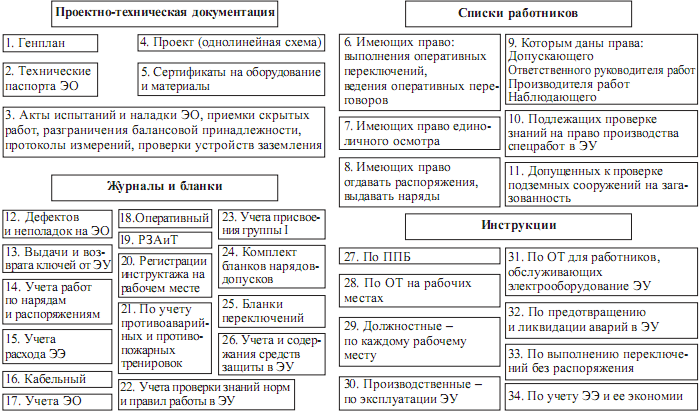

Рис. 4. Техническая документация в электроустановках

Технические паспорта (п. 2) должны иметься на все основное электрооборудоване, а сертификаты (п. 5) – лишь на оборудование и материалы, подлежащие сертификации.

Акт разграничения по имущественной (балансовой) принадлежности и эксплуатационной ответственности (п. 3) составляется между энергоснабжающей организацией и потребителем электрической энергии. В Акте указывается граница принадлежности и ответственности между обеими сторонами. В этот Акт разграничения должны быть внесены все субпотребители электроэнергии. Акт разграничения составляется в трех экземплярах, один из которых предназначен для предприятия электросетей, от которых питается потребитель, другой – для потребителя, и третий экземпляр передается в Энергосбыт.

Проектно-техническая документация, указанная в п. 4, должна быть утверждена в установленном порядке и согласована с энергоснабжающей организацией и органами Ростехнадзора.

Для потребителей, имеющих простую и наглядную схему электроснабжения, достаточно вместо проекта иметь однолинейную расчетную схему электроснабжения. На этой схеме должна быть подпись ответственного за электрохозяйство, особенно если в процессе эксплуатации электроустановки в нее внесены изменения.

Списки работников (пп. 6-19) входят в перечень технической документации для каждого потребителя, в том числе отдельно и для структурных подразделений, которые утверждаются техническим руководителем предприятия (организации).

Журналы (пп. 12-23, 26), а также указанные выше списки работников должны иметься на рабочих местах оперативного персонала (на подстанциях, в РУ или в помещениях, отведенных для персонала, обслуживающего РУ).
