Опытный образец стабилизированного в двух плоскостях орудия М-62Т2С прошёл заводские испытания летом 1955 г. Первые три его образца со стабилизаторами 2Э12 «Ливень» были отправлены на ЛКЗ 1 ноября 1955 г. и установлены на «объект 272» с прицелом наводчика Т2С-29-14.

Обновили на танке и вспомогательное – пулемётное – вооружение, оснастив его более мощными 14,5-мм КПВТ. Один из пулемётов, спаренный с орудием, мог использоваться и в качестве пристрелочного на дальностях до 2000 м. На его прицеле Т2С-29 для этого имелась специальная прицельная шкала. Другой пулемёт – зенитный с коллиматорным прицелом ВК-4 – размещался на башне, на погоне люка заряжающего; его наибольшая прицельная дальность составляла 1000 м. При необходимости из этого пулемёта можно было вести огонь и по наземным целям, используя оптический прицел ПУ-1.

Башня танка Т-10М, вид спереди справа

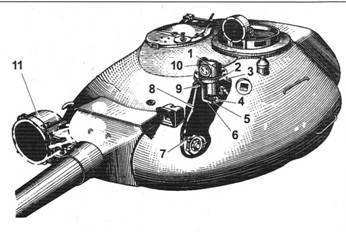

Размещение на танке прицела ТПН-1 по-боевому:

1 – прицел; 2 – шаровой фланец прицела; 3 – кольцо; 4 – стяжной болт; 5 – конический вкладыш; 6 – кронштейн прицела; 7 – рычаг подъёмного механизма пушки; 8 – тяга параллелограмма; 9 – рычаг механизма привода головного зеркала прицела; 10 – броневое ограждение; 11 – прожектор 11-2

На фото слева : Башенный командирский люк

Все члены экипажа, кроме заряжающего, имели приборы ночного видения: командир – ТКН-1Т, механик-водитель – ТВН-2Т, наводчик – ТПН-1-29-14 «Луна», позволявший вести прицельную стрельбу ночью с максимальной дальностью 1150 м.

Бронирование башни несколько усилили, поменяли места размещения приборов наблюдения и прицелов, форму их бронировок. Изменили конструкцию крышки люка механика-водителя и крыши силового отделения.

Установили на танке более мощный дизель В-12-6, имевший 750 л. с. при 2100 об/мин и отличавшийся конструкцией картера, коленчатым валом, поршнями цилиндров и т.д. Ввели ножную педаль тормоза и новые бортовые редукторы, у которых планетарный ряд размещался внутри ведущего колеса. Для улучшения плавности хода число гидроамортизаторов увеличили до шести, а динамический ход опорного катка возрос со 144 до 172 мм.

Запас возимого топлива довели до 400 л за счёт двух новых баков, которые разместили на кормовой части корпуса.

Танк получил систему ПАЗ и ТДА для постановки дымовой завесы.

Ходовая часть танка

Ведущее колесо

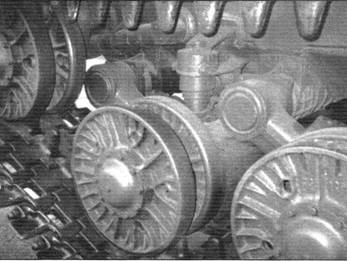

Упоры и балансиры опорных катков, направляющее колесо

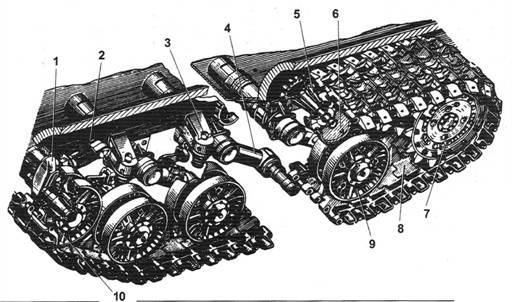

Ходовая часть танка Т-10М:

1-кривошип направляющего колеса; 2-механизм натяжения гусеницы; 3-упор; 4-балансир; 5-кронштейн поддерживающего катка; 6-поддерживающий каток; 7-бортовая передача; 8-гусеница; 9-опорный каток; 10-направляющее колесо

Двигатель В12-6. Вид со стороны нагнетателя:

1 – топливный фильтр тонкой очистки; 2 – нагнетатель; 3 – топливный насос БНК-12ТК; 4 – трубопровод для подвода масла в гидромуфту; 5 – гидромуфта привода генератора; 6 – трубопровод для отвода масла из гидромуфты; 7 – генератор; 8 – коллектор распределения охлаждающей жидкости по цилиндрам

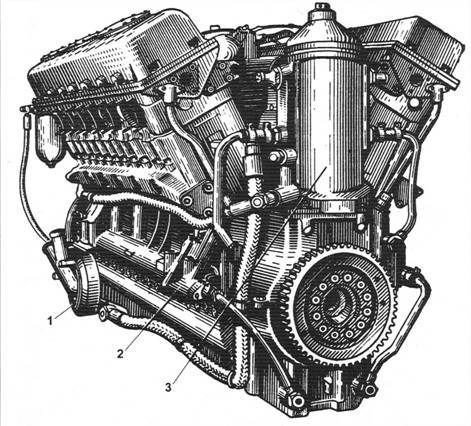

Двигатель В12-6. Вид со стороны носка:

1 – водяной насос; 2 – лапа крепления двигателя; 3 – масляный фильтр

В качестве средств связи использовались радиостанция Р-133 и ТПУ Р-120.

В результате всех этих изменений масса танка возросла до 51,5 т.

Государственные испытания «объекта 272» завершились в декабре 1956 г. По их результатам танк был рекомендован к производству.

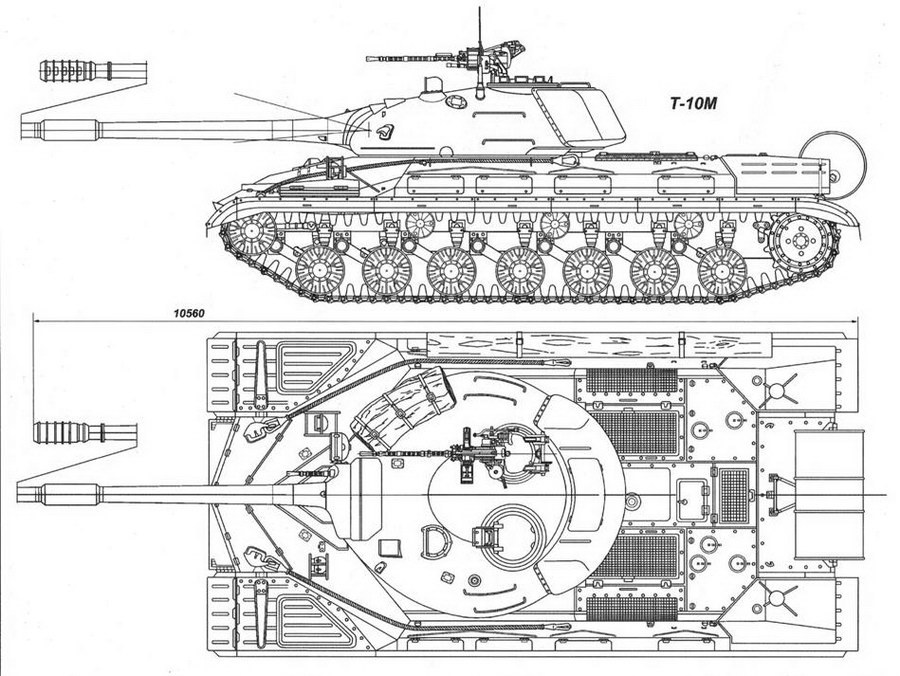

К этому времени к выпуску новой модификации подключили ЛКЗ. До этого танки Т-10, Т-10А и Т-10Б производились только на ЧКЗ. Несмотря на все усилия, приложенные конструкторами и руководством отрасли, добиться полной унификации машин, выпускавшихся на этих двух заводах, не удавалось. Поэтому 26 сентября 1957 г. приказом министра обороны было принято на вооружение под обозначением Т-10М сразу два танка: «объект 272» – ленинградский и «объект 734», выпускавшийся в Челябинске.

Машины ЧКЗ отличались конструктивными изменениями в приводах управления трансмиссией, бортовых редукторах, системе питания топливом. Хотя такая ситуация и шла вразрез с требованиями по стандартизации и унификации вооружения и военной техники, тем не менее танки с этими конструктивными отличиями находились в серии вплоть до 1962 г., когда производство Т-10М в Челябинске завершилось; на ЛКЗ их выпуск продолжался до конца 1965 г.

С 1959 г. в Ленинграде пошла в серию командирская машина «объект 272К» на базе Т-10М, предназначенная для обеспечения связи командира подразделения с вышестоящим командованием и штабами. Для размещения дополнительной радиостанции Р-112 и зарядного агрегата боекомплект к пушке уменьшили до 22 выстрелов. Дальность связи Р-112 при работе с 10-метровой антенной на стоянке в телеграфном режиме составляла 100 км, в телефонном режиме – 40 км. Всего с 1959 по 1964 г. было построено 100 Т-10МК (выпускались только на ЛКЗ).

В процессе производства в конструкцию Т-10М постоянно вносились изменения. Так, с декабря 1962 г. стали устанавливать более простую в изготовлении механическую трансмиссию, первоначально разработанную в качестве резервного варианта. Она была на 507 кг легче прежней и имела значительно меньшие габариты, что позволило дополнительно разместить в забронированном объёме 100 л топлива.

С 1963 г. Т-10М начали выпускать с системой ОПВТ: танк теперь мог преодолевать по дну водные преграды глубиной до 5 м.

С 1964 г. ввели автоматическую систему ППО с более эффективным огнетушащим составом «3,5».

Отделение управления танка Т-10М:

1 – рукоятка запорного устройства крышки люка механика-водителя; 2 – аппарат ТПУ; 3 – масляный манометр коробки передач; 4 – провод высокого напряжения к прибору ТВН-2Т; 5 – центральный щиток механика-водителя; 6 – крышка люка механика-во- дителя; 7 – электропровод к стеклоочистителю; 8 – рукоятка управления заслонками эжекторов; 9 – центральный вентиль системы воздушного запуска; 10 – кран-редуктор воздухопуска; 11 – закрывающий механизм крышки люка механика-водителя; 12 – баллоны ППО; 13 – снарядные гильзы; 14 – ручной топливоподкачивающий насос; 15 – ящик для укладки гранат; 16 – рычаг ручной подачи топлива; 17 – рукоятка селектора; 18 – рычаг реверса; 19 – запасной прибор ТПВ-51; 20 – правый рычаг управления; 21 – педаль подачи топлива; 22 – сиденье механика-водителя; 23 – педаль остановочного тормоза; 24 – ящик с прибором ТБН-2Т; 25 – педаль управления; 26 – левый рычаг управления; 27 – выключатель аккумуляторных батарей; 28 – розетка внешнего запуска; 29 – аккумуляторные батареи; 30 – сумка с документацией танка; 31 – бачок для питьевой воды; 32 – электрораспределительный щиток
