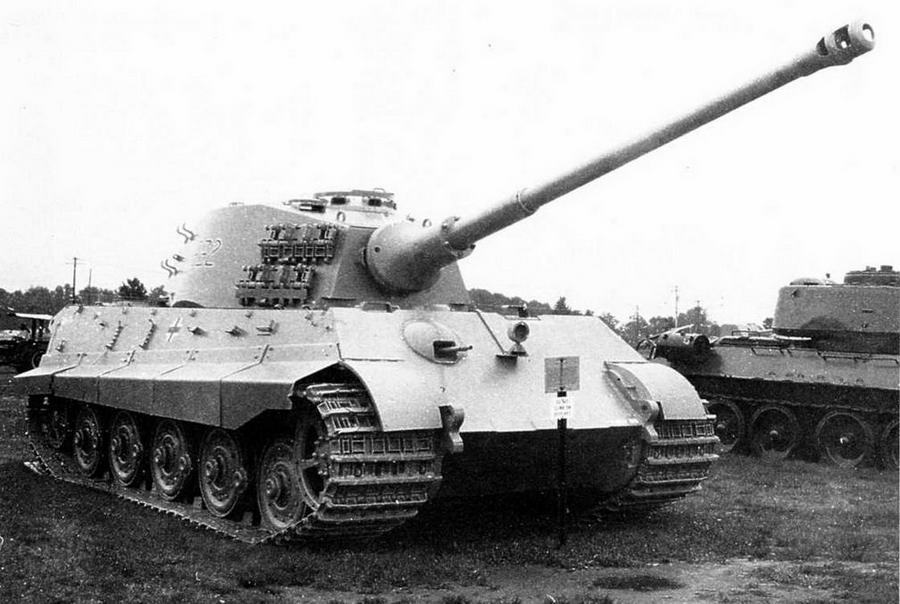

«Королевский тигр» в экспозиции музея на Абердинском полигоне в США

В августе 1942 года Управление вооружений сухопутных войск (Heereswaffenamt) вермахта разработало тактико-техническое задание на тяжелый танк, призванный в перспективе заменить недавно запущенный в производство «Тигр» — Pz.VI Ausf.E. На новой машине предполагалось использовать сконструированную в 1941 году фирмой Krupp 88-мм пушку с длиной ствола в 71 калибр. Осенью 1942 года к проектированию танка приступили фирма Henschel и конструкторское бюро Фердинанда Порше, вновь вступившего в соревнование с Эрвином Адерсом.

Надо сказать, что ничего принципиально нового доктор Порше не предложил. Его танк VK 4502(Р) — заводское обозначение Тур 180/181 или Sonderfahrzeug III — представлял собой несколько переработанный применительно к новому техзаданию танк VK 4501 (Р). От последнего позаимствовали ходовую часть, силовую установку из двух карбюраторных двигателей Simmering-Graz-Pauker мощностью 200 л.с. каждый и электрическую трансмиссию. В других вариантах проекта, предложенных конструкторским бюро Porsche AG, предполагалось использование иных типов двигателей, в том числе спаренных дизелей мощностью по 370 л.с. каждый или одного Х-образного 16-цилиндрового дизель-мотора мощностью 700 л.с., и гидромеханической трансмиссии. Были разработаны и два варианта компоновки танка VK 4502(Р): с передним и задним расположением башни. Во втором случае двигатель размещался в средней части корпуса, а отделение управления — спереди.

Главными недостатками проекта VK 4502(Р) были недоведенность и низкая надежность электротрансмиссии, дороговизна и невысокая технологичность производства. Шансов на победу в конкурентной борьбе с машиной Э.Адерса у нее практически не было, тем не менее в 1943 году завод Friedrich Krupp AG в Эссене успел изготовить 50 башен для танка Порше.

Что касается проекта фирмы Henschel — VK 4503(H), то он в значительно большей степени отвечал требованиям военных. В частности и выдвинутому в феврале 1943 года требованию максимально возможной унификации с танком «Пантера II». Впрочем, создавая новый тяжелый танк, Адерс также не изобрел ничего оригинального: взамен «ящикообразного» корпуса старого «Тигра» в основу его проекта были положены формы и пропорции корпуса и башни «Пантеры». При этом 150-мм лобовую броню корпуса расположили под углом 50° к вертикали, а 80-мм бортовую — 25°. В ходовой части применили девять сдвоенных опорных катков с внутренней амортизацией. Часть деталей ходовой части (в частности, ведущих колес) заимствовали у «Тигра» и «Пантеры». В наследство от последней новой машине достались 700-сильный двигатель Maybach HL 230Р30 и система охлаждения с четырьмя радиаторами, расположенными попарно слева и справа от двигателя. По-«пантеровски» в силовом отделении разместили и вентиляторы. У «Тигра» заимствовали карданный вал, а маску пушки и установку курсового пулемета унифицировали с «Пантерой II».

В середине января 1943 года Гитлеру показали модель танка VK 4503(H). «Игрушка» понравилась и работа пошла полным ходом. При этом, так же, как в случае станком «Тигр», поступило распоряжение фюрера использовать на танке Henschel уже изготовленные башни конструкции Порше. 20 октября на полигоне Арис в Восточной Пруссии фюреру продемонстрировали полноразмерный деревянный макет новой машины. 18 ноября 1943 года в сборочный цех с фирмы Wegmann поступили первые три полностью скомплектованные башни и началась сборка танков. До конца года были изготовлены три предсерийных образца.

Новый танк получил обозначение Panzerkampfwagen VI Ausf.B (Sd.Kfz.182), позже замененное на Panzerkampfwagen Tiger Ausf.B или Tiger II. Неофициальное название Königstiger — «Королевский тигр» — в вермахте использовалось довольно редко, но именно оно стало наиболее популярным у противников Германии. Так, например, в нашей стране словосочетание «Королевский тигр» известно каждому, а «Тигр Б» или «Тигр II» в большинстве случаев вызовет недоумение.

Серийное производство началось в январе 1944-го. В соответствии с заказом Управления вооружений предполагалось изготовить 1237 танков «Тигр II» со средним темпом сборки 120 машин в месяц. Однако планам этим с самого начала не суждено было сбыться. Еще 23 октября 1943 года, то есть спустя три дня после показа на полигоне Арис, 486 английских бомбардировщиков бомбили Кассель. Город был разрушен на 80%, досталось и заводам Henschel. В результате к маю 1944 года заводские цеха покинули только 20 серийных «королевских тигров». Своего максимума производство достигло в августе, но и тогда не дотянуло до планового. Еще один крупный удар по немецким танковым заводам авиация союзников нанесла осенью. После этого выпуск «тигров II» сократился почти втрое. С марта 1945 года к их производству должны были подключиться заводы Niebelungenwerke в Сент- Валентине, но по понятным причинам этого не произошло.

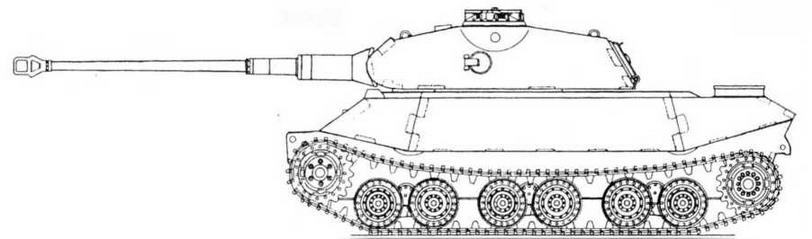

Проект УК 4502 (Р) переднее расположение башни
