Главный броневой пояс крейсера защищал машинные отделения, погреба боезапаса и другие наиболее важные и уязвимые места корабля. Толщина главного бронепояса варьировалась от 11,4 до 16,5 см. Толщина бронепалубы — 5,7 см, барбетов башен главного калибра — 17,8 см. Толщина брони башни главного калибра в лобовой части — 20,3 см, бортов — 8,5 см, крыши — 5.8 см. Коническая надстройка имела круговое бронирование толщиной 15,24 см.
Снаряды германской береговой батареи подняли столбы воды прямо по курсу крейсера «Куинси», который сам обстреливает Шербур, июнь 1944 г. Этот стратегический порт обстреливали корабли ВМС США и Великобритании, чтобы оказать помощь сухопутным войскам союзников, застрявшим на полуострове Котантен. Германский гарнизон Шербура сложил оружие перед американскими войсками 29 июня 1944 г.
Дальномер 5-дюймовых орудий
Башня с 5-дюймовыми орудиями
Залп носовых башен главного калибра крейсера «Куинси» по германским позициям в Южной Франции. 15 августа. Крейсер оказывал поддержку силам вторжения, задействованным в операции «Драгун». Клубы дыма от сгоревших пороховых зарядов вырываются из стволов пушек при выстрелах. Специальные экстракторы отсасывают пороховые газы из башен. Обратите внимание на контровую окраску орудийных стволов.
«Куинси» снова в водах Каско Бэй. Снимок сделан накануне похода на Мальту в январе 1945 г. с президентом Рузвельтом на борту. На Мальте Рузвельт встретился с Черчиллем, после чего они оба, отправились в Ялту в гости к Сталину, тогдашнему советскому вождю. В феврале крейсер снова принял па борт Рузвельта, в Египте. Тогда ни борту корабля прошла встреча президента США с руководителями Египта, Эфиопии и Саудовской Аравии. После вояжа с Рузвельтом крейсер вернулся в США для профилактического ремонта, и затем ушел в Тихий океан, где действовал в составе 5-го флота.
Основное вооружение тяжелого крейсера «Уичита» составляли девять 8-дюймовых орудий с длинной ствола 55 калибров в варианте Мк 12 Mod I. Орудия установлены по три в трех башнях, двух носовых и одной кормовой. Масса башни с орудиями — 319 метрических тонн. Орудия посылали снаряды массой 118 кг с начальной скоростью 853 м/с на дальность 29 км. Изначально для управления стрельбой главного калибра предназначался оптический дальномер Мк-34, в 1943 г. дальномер был дополнен радиолокатором системы управления огнем. Кроме того, оптический дальномер ставился в каждой башне главного калибра.
Вспомогательное вооружение было представлено одноствольными 5-дюймовыми орудиями с длинной ствола 25 калибров, позже их заменили более эффективными пятидюймовыми с длинной ствола 38 калибров. Изначально установили только шесть из восьми пятидюймовое чтобы избежать снижения остойчивости. Четыре из шести орудий монтировались в одноорудийных башнях, остальные две пушки были установлены открыто в средней части крейсера. Седьмое и восьмое орудие смонтировали на крейсере в конце 1939 г.
Зенитное вооружение ближнего действия составляли восемь 12,7-мм пулеметов Браунинг М2 с водяным охлаждением стволов. Пулеметы монтировались на мостике. В 1941 г. крейсер довооружили 28-мм счетверенными автоматическими пушками, но вскоре им на смену пришли 40-мм Бофорсы. В 1945 г. зенитное вооружение крейсера состояло из четырех счетверенных Бофорсов, четырех спаренных Бофорсов и 18 одноствольных Эрликонов.
«Куинси» на Хэмптонском рейде, Вирджиния, 5 марта 1945 г. отсюда через Панамский капал корабль перешел на Тихий океан. По прибытии в Перл-Харбор 20 марта 1945 г. крейсер был включен в состав соединения TF-58 5-го флота, затем действовал в водах Окинавы и Японских островов. За бои на Тихом океане «Куинси» получил четыре боевых звезды.
20-мм одиночная пушка
20-мм спаренная пушка
40-мм спаренная пушка
40-мм счетверенная пушка

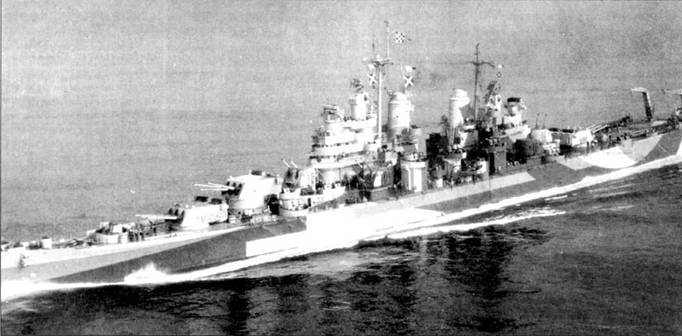

«Питтсбург» (СА-72) в окраске Measure 32/Hid. Снимок сделан 9 октябри 1944 г. за сутки до официального входа корабля к боевой состав ВМС США. Камуфляж Measure 32/IStl предназначался для введения и заблуждение относительно размеров корабля, его скорости и курса наблюдателей с кораблей противника и берега. На «Питтсбурге» установлен только один кран, все ранее построенные «Балтиморы» имели по два крина, все построенные позднее — также один крин. Установка крина по центру юта привела к изменению кормового зенитного вооружения — вместо одной счетверенной установки Бофорсов поставили две спаренных.

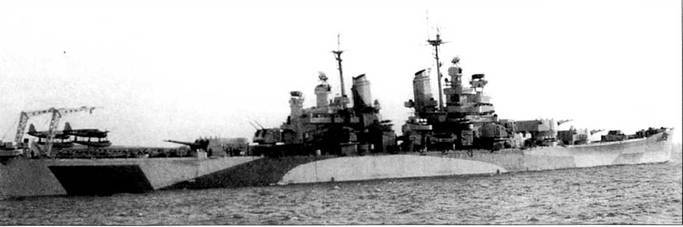

«Питтсбург» на якоре, Карибское море, 1 ноября 1944 г. Правая катапульта развернута в сторону моря, на ней — гидросамолет Воут OS2U «Кингфишер». На Тихом океане крейсер вошел в состав соединения ТС- 58.2, ядром которого являлся авианосец «Лексингтон». Па мачтах крейсера «Питтсбург» установлены антенны РЛС SK-2 и SG.

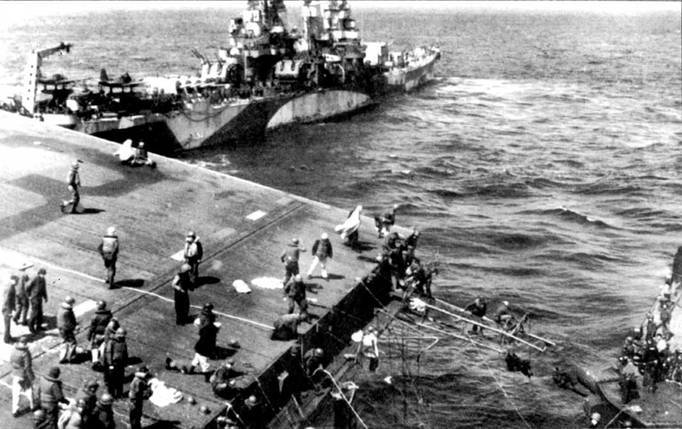

«Питтсбург» кормой к борту поврежден/юго авианосца «Франклин». Справа — людей с авианосца принимает легкий крейсер «Санта Фе». «Франклин» повредили японские бомбардировщики и торпедоносцы 19 мирта 1945 г. в момент, когда самолеты «Франклина» наносили удар по Кусю. «Питтсбург» взял поврежденный авианосец на буксир и отвел его в безопасное место.
4 июня 1945 г. крейсер «Питтсбург» попал в тайфун, где лишился носовой оконечности на протяжении 33,5 м. Скорость ветра тогда достигала 130 км/ч, а высота волн — 30 м. Никто из команды крейсера не погиб. Оторванный нос не затонул, его пришли и отбуксировали на Гуам, куда пришел с утраченным носом сам «Питтсбург». Приделывать к кораблю оторванный нос не стали.
Крейсер «Уичита» был оснащен двумя авиационными катапультами. Для запуска с катапульты гидросамолетов использовались заряды черного пороха. Катапульты монтировались по бортам в кормовой части корпуса, на юте был установлен большой кран, предназначенный для подъема гидросамолетов и корабельных плавсредств. Ангар для самолетов с большой сдвижной дверыо находился за башней № 3 главного калибра. Ангар вмещал четыре гидросамолета-биплана Кертис SOC «Сигал». Гидропланы были приписаны к эскадрилье VCS-7. В 1943 г. гидросамолеты «Сигал» сменили гидропланы Воут OS2U «Кингфишер». В 1945 г. крейсер получил гидросамолеты Кертис SC–I «Сихок».
В ноябре 1942 г. крейсер «Уичита» ушел к берегам Северной Африки для обеспечения операции «Торч» — высадки англо-американских союзников в колониальных владения Франции. В боях в районе Касабланки и Марокко крейсер получил прямое попадание 194-мм снаряда, выпущенного орудием французской береговой батареи под Эот-Хэнком. Снаряд попал в левый борт корабля в районе фок-мачты, пробил борт, вторую палубу и разорвался в кубрике команды. В результате взрыва ранения получили 14 моряков, все получили лишь легкие ранения. Начавшийся было пожар оперативно загасила аварийная партия. Крейсер оставался полностью боеспособным, но его после четырех дней боев отправили в США на ремонт.
