Заводской плакат с изображением Ту-2 в разрезе. Таблица характеристик для разных двигателей.

Польша получила от Советского Союза восемь новых самолетов Ту-2С. Передача машин совершилась 10 октября 1949 года на аэродроме Легницы.

Ту-2С вошли в состав одной из эскадрилий 7-го отдельного полка пикирующих бомбардировщиков, базировавшегося на аэродроме в Лавице. Планировалось перевооружить самолетами Ту-2С весь полк. Штат полка насчитывал 33 самолета, большинство из которых были Пе-2. Однако вскоре было решено закупить реактивные бомбардировщики и от Ту-2С отказались. В 19450 году три Ту-2 передали в морскую авиацию. 17 апреля 1951 года в 76-м полку оставалось пять Ту-2 (в третьей эскадрилье). 8 августа 1952 года один Ту-2 во время бури упал в Паковское озеро. Экипаж (пилот поручик Казимеж Стасько, штурман подпоручик Ян Клосовский, радист взводный Мечислав Маркевич) погиб. В 1953 году полк оснастили реактивными бомбардировщиками Ил-28, а Ту-2 впредь использовались лишь во вспомогательной авиации.

Три Ту-2 в 1950 году получила морская авиация (один в феврале и два в мае). Машины попали в состав эскадрильи дальней разведки 30-го авиаполка морской авиации. Самолеты получили тактические номера «1», «2» и «8». Две машины были в основном варианте бомбардировщика, а третий был в учебном варианте и имел второй набор органов управления. В документах этот самолет проходил как УТу-2. Самолеты использовались для патрулирования на Балтике, буксировки целей для учебных стрельб корабельной артиллерии и бомбардировки. В частности, бомбить пришлось обломки корабля «Gryf», лежавшие на дне Плуцкого залива. Самолеты также использовались для подготовки экипажей к ночным полетам.

29 марта 1955 года Ту-2С «1», пилотированный лейтенантом Адамом Миха-леком, совершал перелет из Мальборки в Гдыню. На маршруте самолет попал в снежный буран. Михалек совершил вынужденную посадку в районе Избицы, повредив при этом машину. Выяснилось, что бомбардировщик сел на замерзшем болоте. Прежде чем началась эвакуация самолета, пришла оттепель. Самолет увяз в грязи, его пришлось разобрать на запчасти. В конце 1955 года сформировали 15-ю отдельную разведывательную эскадрилью морской авиации, оснащенную реактивными самолетами Ил-28. Обе машины Ту-2С передали в 19-ю буксировочную эскадрилью, базировавшуюся в Слупске. Там самолеты использовались для буксировки воздушных целей. В 1964 году в Музей Войска Польского в Варшаве передали Ту-2С из слупской эскадрильи. Это была машина «8».

Один Ту-2 остался в Техническом институте ВВС в качестве экспериментальной машины для испытания катапульт. На месте заднего стрелка установили катапульту, выстреливаемую с помощью порохового заряда. Самолет был представлен во время праздника авиации в 1956 году. В 1964 году самолет передали в Музей польской авиации в Кракове.

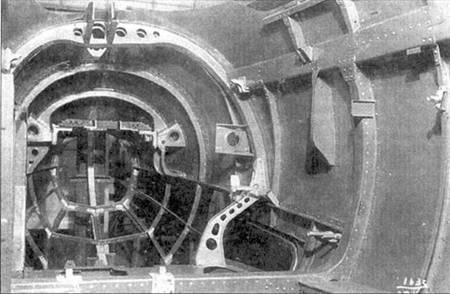

Носовая часть фюзеляжа. Видны несущие элементы и узлы крепления дополнительного оборудования.

Центропланы самолетов «103 В С» (Ту-2) на сборочной линии завода № 166.

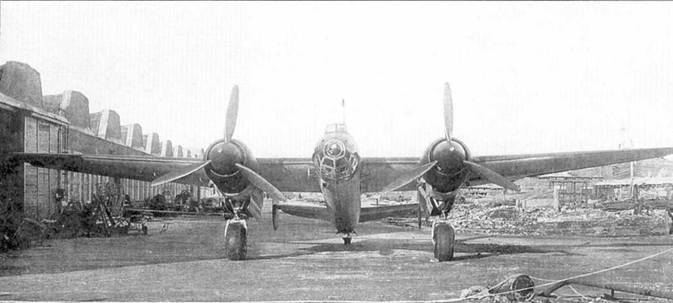

Образец самолета «103ВС» на территории завода № 166, Омск, весна 1942 года.

Техническое описание касается самолета, выпускавшихся заводом № 23. Все исключения оговорены в тексте.

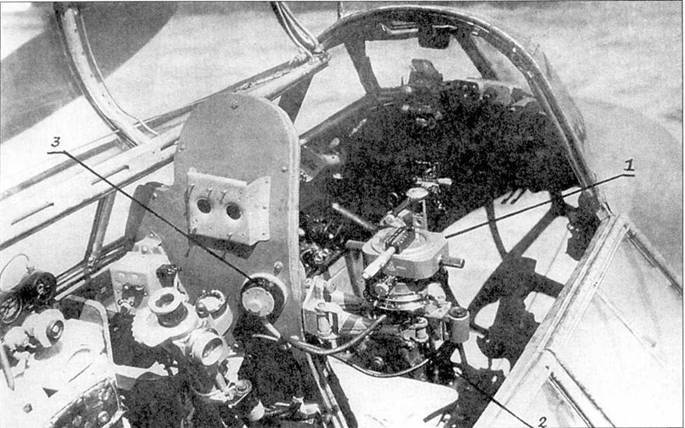

Кабина Ту-2. Цифрой I обозначен прицел ПТН-5 в боевом положении.

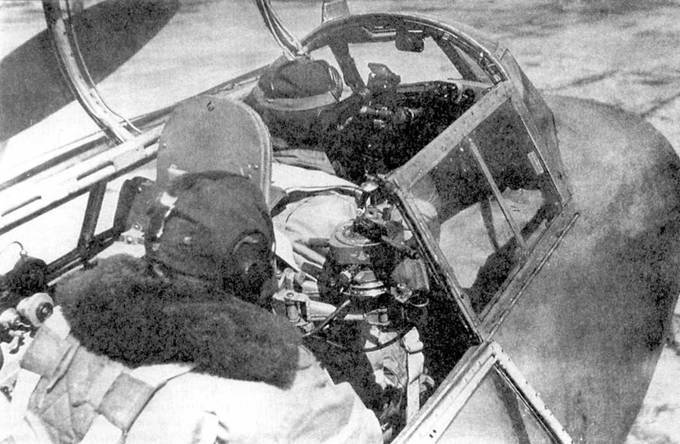

Пилот и штурман в кабине Ту-2. Справа от штурмана прицел I/TH-5.

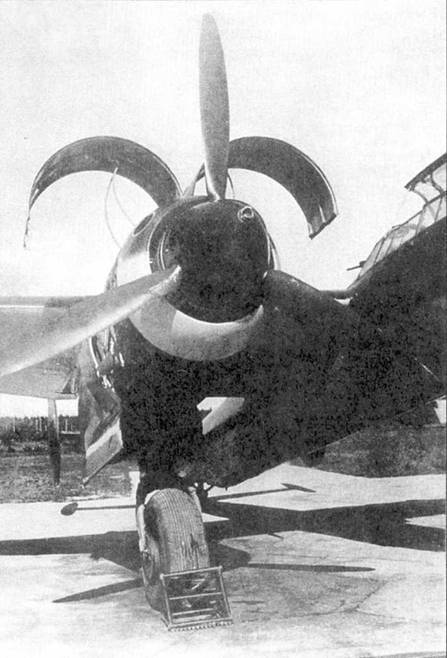

Звездообразный двигатель АШ-82ФН с опущенным и поднятым капотом. Видна моторама и коллектор выхлопных газов. Под коллектором можно увидеть маслорадиатор.

Ту-2 — двухмоторный пикирующий бомбардировщик, построенный по схеме свободнонесущего высокоплана со сдвоенным хвостовым оперением и убирающимся в полете шасси.

Экипаж состоял из четырех человек: пилота, штурмана-бомбардира, стрелка-радиста и стрелка. Пилот один из членов экипажа сидел лицом в направлении полета. Его кресло штампованно из бронелиста и регулируется по вертикали в пределах 80 мм и по горизонтали в пределах 250 мм (с 50-й серии). Пилот сидит на парашюте ПЛ-3. Штурман сидит за спиной пилота на складном кресле, состоящим из двух частей. Стрелок-радист занимает место в задней кабине, сидя спиной к направлению полета. Четвертый член экипажа — стрелок — лежит на животе ногами в направлении полета.

Фонарь передней кабины имеет каркас из сваренных стальных труб. Верхняя часть фонаря открывается влево, а в задней стенке фонаря установлен пулемет.

Фонарь кабины стрелка-радиста находится в центральной части фюзеляжа и состоит из двух частей, одна из которой закрывает летчика, а другая — пулемет. В походном положении пулеметная створка опущена и плавно вписывается в силуэт самолета. Перед тем как открыть огонь, стрелок поднимал створку, сдвигая ее под вторую створку, освобождая пулемет. Начиная с самолета «21/50» выпуска завода № 23 (начиная со 2-й серии выпуска завода № 166) сдвигаемую створку заменили неподвижной створкой.

Места членов экипажа защищались бронеплитами, способными выдерживать попадание 20-мм снарядов. Масса бронирования составляла 244,2 кг. Пилота защищала 15-мм бронеспинка кресла и 15-мм плита вдоль левого борта. Штурмана снизу защищала 8-мм плита, со спины 15-мм плита и справа 6-мм плита. Стрелка-радиста защищала 12-мм плита со спины и 6-мм снизу. Лежащего стрелка также защищали плиты снизу и сзади. Использовались двухслойные плиты: основная плита толщиной 20 мм с 1,5-мм экраном, который защищал от разлетающихся осколков.

Фюзеляж самолета технологически делится на три части: носовую, центральную и хвостовую. Носовая часть выполнена в виде каркаса с гладкой обшивкой. В ней расположена кабина пилота и штурмана. Каркас носовой части состоит ил десяти шпангоутов и четырех коробчатых лонжеронов. Обшивка дюралевая толщиной 1,5 мм кроме фрагмента между 1-м и 3-м шпангоутами, который сделан из 6-мм фанеры (на самолетах первых двух серий обшивка вся была фанерной). Нос самолета между 1-м и 3-м шпангоутами остеклен в нижней части вставками из оргстекла толщиной 6 мм. Начиная с 57-й серии площадь остекления увеличили. Сверху, за 4-м шпангоутом начинается фонарь кабины пилота и штурмана.

Двигатель Ту-2 с открытым капотом, шасси и стойка.

Огневые точки Ту-2. 1. Пушки в крыльях. 2. Станок ВУС-1. 3. Станок ВУБ-68. 4. Станок ЛУ-68.

20-мм пушка ШВАК, установленная в крыле.

А. Дульный тормоз. Б. Нижняя крышка пушечного отсека.

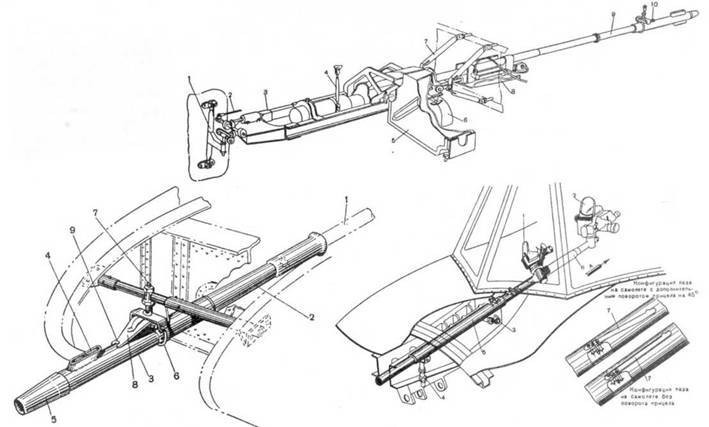

Пушка ШВАК и крепление. 1. Заднее крепление. 2. Кабель аварийного спуска. 3. Лафет. 4. Винт. 5. Патронный ящик. 6. Отражатель гильз. 7.. Переднее крепление. 8. Щиток. 9. Пламегаситель. 10. Дульный тормоз.
