Транспортный самолет Юнкерс Ju 52/3m - Страница 3
С начала 1933 г. завод в Дессау перешел на выпуск модификации Ju 52/3mfe. Главной ее особенностью стала ликвидация разъема фюзеляжа за пассажирским салоном. Изменили остекление пилотской кабины и выхлопные коллекторы, закрыли обтекателями каплевидной формы основные колеса и ввели удлиненные капоты NACA для боковых двигателей. Все машины комплектовались моторами BMW «Хорнет» А-2. В салоне стояли кресла для 17 пассажиров. Всего построили 15 таких самолетов, большинство из которых досталось DLH. Одну машину выпустили как летающую лабораторию для института DVS под обозначением Ju 52/3mf1е.
Самой массовой гражданской модификацией стал тип Ju 52/3mge, появившийся в 1934 г. Многочисленные мелкие усиления планера подняли взлетный вес до 9500 кг. Ранние экземпляры этого варианта внешне не отличались от Ju 52/3mfe, но позднее на них ввели радиопеленгатор, хвостовое колесо вместо костыля, заменили моторы «Хорнет» А на BMW 132А в 690 л.с., являвшиеся развитием того же «Хорнета». Последние серии выпускались как g1е (с двигателями BMW 132Е) и g2е (с BMW 132А-3). Такие машины строились как для «Люфтганзы», так и на экспорт. Их поставляли в Южную Африку, Бразилию, Финляндию, Норвегию и Уругвай.
Экспортные самолеты немного отличались от использовавшихся в Германии. Например, «юнкерсы» для Южной Африки имели другое расположение окон кабины, а моторы на крыле у них устанавливались параллельно оси самолета. На машинах бразильской авиакомпании «Синдикато Кондор» сделали вторую входную дверь – слева спереди. Ju 52/3mge выпускались на колесах и поплавках, а иногда и на лыжах.
На базе типа «gе» изготовили некоторое количество учебных Ju 52/3mSa3. На них тайно готовили штурманов и фотографов для военной авиации, а также использовали для перевозки офицеров Рейхсвера.

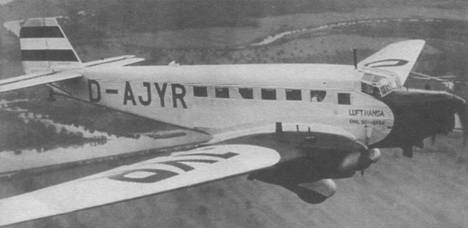

Один из двух построенных Ju 52/3mho с тремя дизелями Jumo 205, 1934 г.

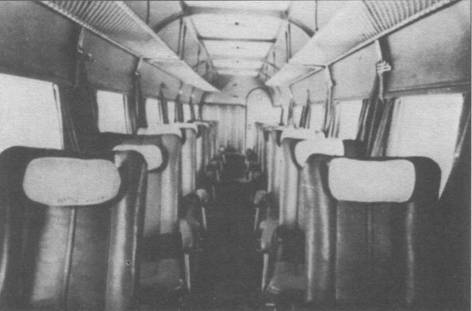

Интерьер салона пассажирского «юнкерса» «Люфтганзы»
В середине 1930-х гг. «Люфтганза» провела эксперимент по использованию на своих самолетах дизелей. Это должно было обеспечить экономию топлива. В 1934 г. в Дессау собрали два Ju 52/3mho с двигателями Jumo 205 (550 л.с.). Надежность дизелей оказалась невысокой, эксперимент признали неудачным, и год спустя оба самолета сняли с эксплуатации.
Для работы в условиях высокогорья выпускались Ju 52/3mreo, укомплектованные моторами BMW 132Da или De. Капоты их имели цилиндрическую форму, в отличие от сужающегося назад конуса у типа «ge». По-другому выглядели и выхлопные патрубки. Большинство машин этого типа продали в Латинскую Америку – в Перу и Эквадор, где они летали в Андах. Но несколько самолетов приобрела «Люфтганза», выпустившая их на линии в Европе и Азии.
На экспорт иногда делали «штучные» машины. Для Швеции в 1934 г. изготовили два Ju 52/3mnai. По планеру они были аналогичны типу «де», но отличались двигателями и оборудованием. На этих самолетах устанавливались американские моторы Пратт-Уитни «Уосп» S3H1-G (550 л.с.). Машины были немного разными: у одной из них имелась дополнительная передняя дверь, а моторы на крыле располагались параллельно оси фюзеляжа. Еще один Ju 52/3mnai продали английской компании «Бритиш эйруэйз». Она использовала его как почтовый.
В Италию был отправлен единственный Ju 52/3mlu с итальянскими звездообразными двигателями Пьяджо «Стелла» X (700 л.с.). Уже в ходе эксплуатации в компании «Ала Литториа» их заменили на Альфа Ромео 126 RC.34 (800 л.с.). В годы Второй мировой эту машину реквизировали ВВС и использовали в качестве военно-транспортной.
Полякам поставили самолет с английскими двигателями Бристоль «Пегасус» VI (775 л.с.) и трехлопастными пропеллерами изменяемого шага.
Уже в ходе Второй мировой войны в небольших количествах изготавливались пассажирские самолеты Ju 52/3mte по образцу «gе», но с моторами BMW 132G или BMW 132L. Разновидностью этого типа являлись Ju 52/3ml2 для экспорта в Финляндию. Последней моделью, строившейся для «Люфтганзы», стал Ju 52/3mZ с двигателями BMW 132Z-3 и салоном «люкс». Их выпустили очень немного.
Ju 52/3mge «Эрзац-бомбардировщики»
Военный Ju 52/3mg3e . Верхняя стрелковая установка у данной машины отсутствует
Версальский договор запрещал Германии иметь военную авиацию. Изыскивались способы обойти это ограничение. Одним из них являлась концепция «вспомогательного бомбардировщика». Германия обладала мощной гражданской авиацией, подпитывавшейся дотациями государства. Она включала большое количество тяжелых пассажирских и грузовых самолетов. Вот для них разрабатывались схемы вооружения в военное время. Идея была в какой-то степени аналогична «вспомогательным крейсерам» в военно-морском флоте. Поставили на пассажирскую машину бомбодержатели и пулеметы – вот вам и «вспомогательный бомбардировщик». За неимением бомбардировщиков обычных, мог сойти и такой. Подобные проработки велись и по отношению к Ju 52/3m.
В марте 1932 г. военное министерство в рамках так называемой «программы А» дало ряду самолетостроительных фирм задание приступить к проектированию новых бомбардировщиков. Конструкторы компании «Юнкерс» во главе с Цинделем взялись за ночной бомбардировщик. В качестве такового предложили использовать модифицированный Ju 52/3m. Этот подход имел свои плюсы и свои минусы. Подобную машину можно было быстро запустить в серию, она получалась дешевле, но в то же время летные данные у нее были хуже, чем у бомбардировщиков специальной постройки. Поскольку ставилась задача в короткое время подготовить максимальное количество экипажей, то временное принятие на вооружение «вспомогательного бомбардировщика» становилось оправданным. Хорошие устойчивость и управляемость, характерные для пассажирского лайнера, давали возможность сажать на них молодых пилотов с низким уровнем подготовки. Сходство с гражданской машиной позволяло до времени маскировать возрождение военной авиации. Активное участие в формировании облика «вспомогательного бомбардировщика» принял технический директор «Люфтганзы» Э. Мильх (впоследствии фельдмаршал, начальник штаба Люфтваффе).
Ju 52/3mg3e. Хорошо видна подфюзеляжная гондола в походном положении
В 1934 г. впервые поднялся в воздух Ju 52/3mg3e. Он совмещал функции бомбардировщика и военно-транспортного самолета. Машину оснастили моторами BMW 132А-3 (725 л.с.). Выхлопные патрубки центрального двигателя укоротили. Бензобаки оснастили наружной протекторной оболочкой.
Бомбы находились в бывшем пассажирском салоне. Там друг за другом по оси самолета установили три кассеты DSAC 250. В каждой из них размещались по две бомбы калибра 250 кг или десять по 50 кг. Таким образом, максимальная бомбовая нагрузка равнялась 1500 кг. Конструкторы рассматривали возможность горизонтальной подвески бомб, более выгодной с точки зрения повышения точности бомбометания, но она требовала существенного изменения конструкции каркаса центроплана, что сочли неприемлемым.
Трехмоторная компоновка, в те годы часто встречавшаяся на пассажирских самолетах, была неудобна для прицеливания при бомбометании – носовую часть фюзеляжа занимал центральный мотор. Чтобы обеспечить бомбардиру хороший обзор вниз-вперед, его пришлось посадить в подфюзеляжную гондолу, похожую по форме на ведро. Она располагалась между стойками шасси. Спереди имелся остекленный экран, за которым находился бомбовый прицел. Бомбардир перебирался вниз только перед бомбометанием или при появлении истребителей противника – в гондоле размещался пулемет. Все остальное время он сидел в фюзеляже, а гондола для уменьшения аэродинамического сопротивления подтягивалась к центроплану, укрываясь за неподвижным экраном.
