Во многих странах мира пользуются популярностью автомобили с типом кузова «пикап». Такой кузов характеризуется тем, что у него за кабиной расположена грузовая платформа, и он внешне напоминает мини-грузовик (рис. 1.11).

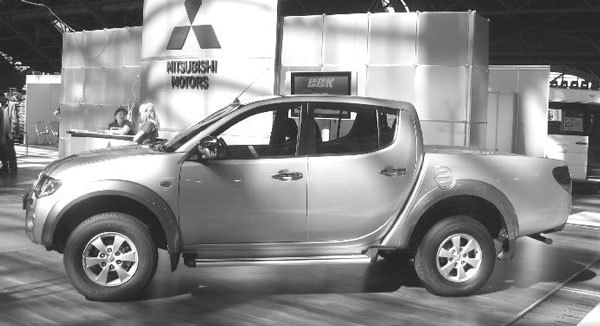

Рис. 1.11. Пикап

Любой легковой автомобиль, независимо от производителя, марки и модели, состоит из трех основных частей: двигателя, шасси и кузова. В данном разделе мы подробно расскажем только о кузове, а на остальных элементах остановимся кратко, поскольку их более подробное описание приведено ниже, в соответствующих главах книги.

Двигатель – это источник механической энергии, которая приводит автомобиль в движение. Он преобразует тепловую энергию, образующуюся при сгорании топлива, в механическую, которая создает на валу двигателя крутящий момент, используемый для движения автомобиля. Как правило, двигатель располагается в передней части автомобиля, однако есть и исключения – например, тот же «Запорожец». Часть кузова, где находится двигатель, называется моторный отсек (рис. 1.12).

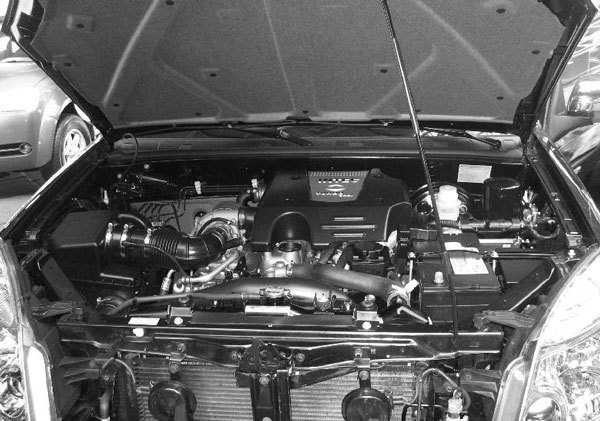

Рис. 1.12. Моторный отсек

Шасси включает в себя три группы механизмов: трансмиссию, ходовую часть и механизмы управления.

Трансмиссия предназначена для передачи крутящего момента от двигателя к ведущим колесам, а также для изменения крутящего момента в зависимости от текущих условий движения автомобиля. Составными частями трансмиссии являются: коробка переключения передач, сцепление, карданная передача, главная передача, дифференциал, полуоси.

Коробка переключения передач предназначена для изменения крутящего момента, передаваемого на ведущие колеса автомобиля, для езды задним ходом, а также для отключения двигателя от трансмиссии (точнее – от ведущих колес) при движении «накатом», а также во время длительной стоянки автомобиля.

Сцепление необходимо для кратковременного отключения двигателя от трансмиссии (ведущих колес) и плавного их соединения при работающем двигателе. Это необходимо при переключении передач, а также при трогании с места.

Карданная передача предназначена для того, чтобы передавать крутящий момент между валами, которые расположены под углом, изменяющимся при движении автомобиля. С помощью главной передачи осуществляется увеличение крутящего момента и его передача под прямым углом на полуоси автомобиля. В свою очередь, полуоси передают крутящий момент на ведущие колеса.

Для того чтобы ведущие колеса автомобиля вращались с различными скоростями там, где это нужно (на поворотах, при езде по ухабистой дороге), используется специальный механизм, называемый дифференциал.

Ходовая часть легкового автомобиля внешне напоминает обыкновенную тележку и включает в себя совмещенный с кузовом подрамник (в легковых автомобилях чаще используется просто несущий кузов), передний и задний мост, подвеску (с рессорами и амортизаторами) и колеса.

На совмещенном с кузовом подрамнике крепятся агрегаты автомобиля. Отметим, что в некоторых легковых автомобилях имеется отдельная рама, выполняющая эти функции.

Мосты автомобиля предназначены для поддерживания кузова, через них вертикальная нагрузка передается на колеса. С помощью подвески устанавливается упругая связь кузова с мостами (колесами), а посредством колес осуществляется связь всего автомобиля с дорогой.

Механизмы управления автомобиля состоят из рулевого управления, с помощью которого осуществляется изменение направления движения автомобиля, и тормозной системы, предназначенной для замедления движения, остановки автомобиля и удержания его во время стоянки в неподвижном состоянии.

Кузов автомобиля – это то, что, собственно, мы видим, глядя на автомобиль. Он предназначен для размещения водителя, пассажиров и грузов (багажа). Кузов стандартного легкового автомобиля состоит из моторного отсека, пассажирского салона и багажника.

Помимо того, что кузов предназначен для размещения водителей, пассажиров и грузов, он является несущим элементом любого современного легкового автомобиля. В нем находится салон, к нему крепятся все агрегаты трансмиссии, ходовой части, двигатель внутреннего сгорания, механизмы управления, а также все дополнительное оборудование. Кроме этого, на кузов замыкается «минус» электрической цепи автомобиля.

В основном кузов современного автомобиля состоит из металла и стекла, но используются и другие материалы (краска, грунтовка, резиновые прокладки на дверях и стеклах, дерматин, утеплитель и др.). Существуют модели автомобилей, у которых кузова делают из специального крепкого пластика. Правда, это исключения, и большинство кузовов все же изготовлены из металла, и в дальнейшем мы будем исходить именно из этого.

Металлическая часть кузова включает в себя следующие основные компоненты: днище, крыша, крылья, панели, двери, капот и крышка багажника. Кроме них, каждый кузов включает в себя ряд более мелких металлических деталей и элементов. Лобовое и заднее стекла вставляются в специальные проемы соответственно в передней и задней частях кузова; боковые стекла устанавливаются в дверях, которые навешиваются на петли.

Двери кузова крепятся к соответствующим стойкам петлями, которые держатся на винтах. При этом имеется возможность регулирования дверей по вертикали и по горизонтали относительно оси кузова. Это бывает необходимо, в частности, после ДТП, или для обеспечения герметичности салона.

Замки как передних, так и задних дверей автомобиля имеют специальную конструкцию, которая полностью соответствует установленным требованиям безопасности. В частности фиксаторы замков сконструированы таким образом, что самопроизвольное открывание дверей при столкновении автомобиля с каким-то препятствием практически полностью исключается.

Каждая дверь имеет специальный ограничитель, который не позволяет ей упираться в кузов автомобиля внешней стороной при открывании. Такая конструкция приобретает особую важность в ветреную погоду: часто приоткрытую дверь сильным порывом ветра вырывает из рук и распахивает настежь, и в это время ограничитель предотвращает выламывание двери и соприкосновение ее с кузовом.

Внутри дверей имеются стеклоподъемники, предназначенные для открывания и закрывания бокового стекла. Стеклоподъемники бывают двух типов: ручные и электрические.

Ручные стеклоподъемники приводятся в действие с помощью специальной рукоятки, расположенной на внутренней поверхности двери, и имеют привод от металлического троса. Электрический стеклоподъемник работает от электрической цепи автомобиля и приводится в действие нажатием специальной кнопки, расположенной в салоне автомобиля – например, на дверной ручке или между передними сидениями (рис. 1.13).

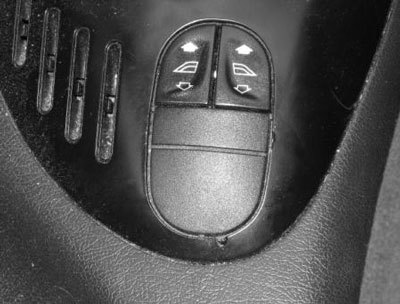

Рис. 1.13. Кнопки привода стеклоподъемника

Отметим, что на многих автомобилях используются и ручные, и механические стеклоподъемники: например, спереди могут использоваться электрические стеклоподъемники, а сзади – ручные.

Лобовое (иногда его называют ветровое) и заднее стекла являются панорамными (за исключением задних стекол кузовов «хэтчбэк» и «универсал»). Лобовое стекло является трехслойным, а заднее и боковые стекла – закаленными. Поэтому лобовое стекло при ударе может лишь потрескаться, а все остальные стекла рассыпаются на мелкие кусочки. Это предотвращает водителя и пассажиров от травм, которые могли бы быть нанесены большими осколками стекла в результате дорожно-транспортного происшествия.
