Вариант экранированной брони кабины пилота штурмовика Ил-2, предложенный заводом №125. Броня обеспечивала надежную защиту от бронебойной пули калибра 15 мм немецкой пушки-пулемета MG151/15 при стрельбе с дистанции 100-200 м.

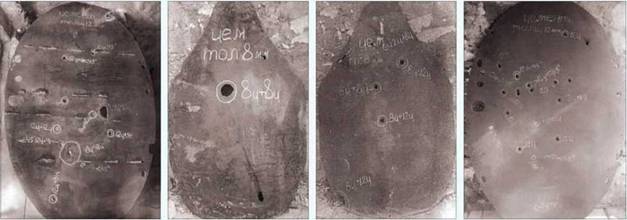

Результаты обстрела различных вариантов экранированных систем. В качестве основной брони использовалась 12-мм бронеспинка от Ил-2, экран – 4-мм гомогенная броня и цементованная броня толщиной 7, 8 и 12 мм. Обстрел велся с дистанции 100 м по нормали и под углом.

Во всех случаях стрельба велась с дистанции 100 м по нормали и под углом к нормали до 60' включительно. Все бронедетали обстреливались вне самолета. Специальная бронебойная пуля калибра 15 мм к пушке MG151/15 по замерам имела твердость сердечника 55RC (по Роквеллу), твердость пояса – 42RC, вес – 71,3 г и начальную скорость вылета из канала ствола – 930 м/с.

Детали бронекорпуса Ил-2 из брони типа АБ-1 и АБ-2 толщиной 4-6 мм уверенно противостояли бронебойным пулям калибра 7,62 мм типа Б-30 при обстреле под углами 60-35’ от нормали, а 12-мм задняя бронестенка из цементованной брони ХД такой пулей не пробивалась и при нормальном попадании. Бронебойная пуля ДК калибра 12,7 мм от пулемета УБ пробивала бронестенку Ил-2 под углом 35’ от нормали, а 15-мм бронебойная пуля от MG151/15-под углом 45’.

Схема бронирования истребителя Як-7Б (по материалам работы комиссии ВВС и НКАП, июль-август 1942 г.).

Схема бронирования истребителя Як-1 (по материалам работы комиссии ВВС и НКАП, июль-август 1942 г.).

Схема бронирования истребителя ЛаГГ-3 (по материалам работы комиссии ВВС и НКАП, июль-август 1942 г.).

Исследование влияния экрана на стойкость основной брони показало, что «экранировка бронеспинки Ил-2 цементованной броней толщиной 8 мм обеспечивает полную непробиваемость основной брони и может быть рекомендована для модернизации Ил-2». При меньших толщинах брони экрана основная броня поражалась.
