Одновременно с этим неудовлетворительную прочность имели и переходные детали подвески секции экрана. От первого же подрыва кумулятивной гранаты детали сильно деформировались, приваренные к ним планки оторвались по сварке, а болты, крепящие детали к кронштейнам, были оборваны.

Более высокую живучесть и вполне удовлетворительную конструктивную прочность при испытаниях продемонстрировал решетчатый экран. При единичном подрыве кумулятивной гранаты происходил местный изгиб или частично разрушались один или два прутка, а сама секция экрана имела изгиб от 15 до 80 мм. Крепление секции к кронштейну, при этом, частично нарушалось, но она не теряла взаимосвязи с макетом. Коробчатые кронштейны при подрыве кумулятивных гранат получали лишь незначительные деформации.

232* Были также испытаны экранированные макеты корпусов танков Т-54 и ИС-4/си. — ТиВ- № 3/2009 г. № 1/2013 г. — Прим авт.)

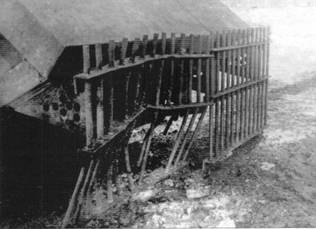

Состояние секции решетчатого экрана макета корпуса танка ИС-7 после пяти подрывов кумулятивных гранат «Фаустпатрон».

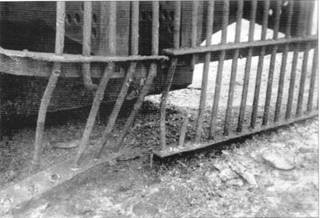

Разрушение решетчатого экрана макета корпуса танка ИС-7 после одного подрыва кумулятивной гранаты «Фаустпатрон».

При обстреле макета через решетчатый экран 122-мм бронебойными снарядами с ударными скоростями 720 м/с (после испытаний подрывом кумулятивной гранаты) в местах прохода снаряда сквозь экран были зафиксированы разрушения не более двух прутков и незначительный изгиб соединительного угольника.

Несмотря на то, что при равных условиях испытаний живучесть решетчатого экрана, изготовленного из прутков диаметра 20 мм, была признана значительно выше живучести листового сплошного экрана (как и конструктивная прочность его кронштейнов), экранированный макет корпуса ИС-7 испытаний не выдержал. Сплошной экран, изготовленный из листовой стали толщиной 5 мм, был признан непригодным из-за низкой живучести для экранировки броневой защиты против кумулятивных гранат «Фаустпатрон». Кроме того, установка сплошных листовых экранов увеличивала ширину танка ИС-7 на 580 мм.

Что касается совершенствования противопожарного оборудования, то на танке ИС-7 предполагалось в дальнейшем использовать систему ППО, обеспечивавшую тушение трех последовательно возникавших пожаров (на опытных образцах использовались термоэлектрозамыкатели однократного действия и не было предусмотрено последовательное расходование баллонов). В целях унификации оборудования ППО предусматривалась установка углекислотных серийных баллонов, принятых на производство и использовавшихся в аналогичных системах средних танков. При этом баллоны рекомендовалось располагать вертикально, в крайнем случае, под углом 15–25° от вертикали, а термоэлектрозамыкатели многократного действия — в зоне истечения углекислоты.

Для маскировки на поле боя с использованием МДШ предусматривалось обеспечить постановку подвижной дымовой завесы, разделив системы поджига и сброса шашек.

Продолжение следует
