Sd Kfz 232
Легкий БА Kfz 14
Легкий БА Sd Kfz 222
Легкий БА Kfz 13
Легкий БА Sd Kfz 223
Легкий БA Sd Kfz 221
Легкий БА Sd Kfz 221 c противотанковым оужьем
Тяжелый БA Sd Kfz 232 (6-Rad)
Тяжелый БА Sd Kfz 233
Бронемашина связи Sd Kfz 263 (8-Rad)
Тяжелый БА Sd Kfz 234/2«Пума»

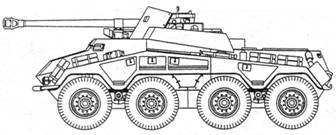

Тяжелый БА Sd Kfz 234/4 с 7,5-см противотанковой пушкой РаК 40
БОЕВЫЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НЕМЕЦКИХ БРОНЕАВТОМОБИЛЕЙ
Sd Kfz 222
| Sd Kfz 222 | Sd Kfz 231 | Sd Kfz 233 | Sd Kfz 234/1 | Sd Kfz 234/2 | Sd Kfz 234/4 | Sd Kfz 263 | |
| Год выпуска | 1936 | 1936 | 1942 | 1944 | 1943 | 1944 | 1938 |
| Боевая масса, кг | 4800 | 8300 | 8700 | 11500 | 11700 | 11500 | 8100 |
| Экипаж, чел. | 3 | 4 | 3 | 4 | 4 | 4 | 5 |
| ОСНОВНЫЕ РАЗМЕРЫ | |||||||
| Длина по корпусу, мм | 48000 | 5850 | 5850 | 6000 | 6000 | 6000 | 5850 |
| Ширина, мм | 1950 | 2200 | 2200 | 2400 | 2400 | 2400 | 2200 |
| Высота, мм | 2000 | 2350 | 2250 | 2100 | 2280 | 2210 | 2900 |
| ЗАЩИЩЕННОСТЬ, Толщина бромовых листов, мм (угол наклона к вертикали, град.) .. | |||||||
| Лобовая часть корпуса | 8(36) | 8+13(35) | 30(35) | 30(35) | 30(35) | 8(35) | |
| Борта корпуса | 8(35) | 8(35) | 8(35) | 8(35) | 8(30) | 8(30) | 8(35) |
| ВООРУЖЕНИЕ | |||||||
| Марка пушки | KwK30 | StuK37 | KwK38 | KwK39/1 | PaK40 | ||
| Калибр в мм (длина ствола в клб) | 20(55) | 75(24) | 20(55) | 50(60) | 75(46) | ||
| Боекомппект, выстр., шт. | 180 | 180 | 32 | 480 | 55 | 12 | |
| Число пулеметов и их калибр, мм | 1—7,92 | 1—7,92 | 1—7,92 | 1—7,92 | 1—7.92 | 1—7,92 | |
| Боекомплект, патронов, шт. | 1050 | 2100 | 2400 | 1050 | 1950 | 1050 | |
| подвижность | |||||||
| Двигатель, тип, марка | Horch3,5 | BOssing-LSV | Bussing-L8V | «Татра»103 | «Татра»103 | «Татра»103 | Bussing-L8V |
| Мощность двигателя, л. с. | 75 | 150 | 150 | 220 | 220 | 220 | 150 |
| Максимальная скорость по шоссе, км/ч | 85 | 85 | 80 | 60 | 83 | 80 | 100 |
| Запас хода по шоссе, км | 300 | 300 | 300 | 900 | 900 | 900 | 300 |
