XTBD-1

TBD-1

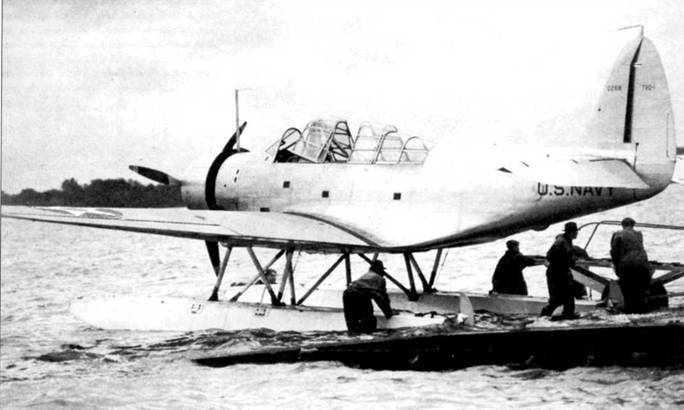

TBD-1A готовится к запуску береговой командой. Человек в белом халате – представитель Морского Авиационного Завода. TBD-IA имел ручки захвата, добавленные к верхней поверхности поплавков, помогающие команде вытаскивать самолёт на берег.

Военно-морской флот проявил интерес к TBD, как к патрульному гидросамолёту и 21 июня 1939, первый TBD-1 (сер. №0268), был перевезён на Морской Авиационный Завод, расположенный на Военно-морской верфи в Филадельфии, для установки пары поплавков фирмы EDO. Корпорация EDO. названная, по первым буквам, в честь графа Доджа Осборна (Earl Dodge Osborn), делала поплавки для гидросамолётов Военно- морского флота с 1925 и имела репутацию как строитель легких, крепких, долговечных алюминиевых поплавков.

Установка двух поплавков на TBD-1 была завершена к 14 августа 1939, и самолёт получил обозначение TBD-1A. TBD-1А был тем же TBD-1 только без шасси, которое заменили на поплавки EDO с курсовыми рулями. Для того, чтобы поддерживать вес TBD-1 и вес 700 кг торпеды Mk XIII. двойные поплавки, использованные на TBD-1A были самыми большими, когда- либо применявшимися на одномоторном самолёте. Поплавки были около 8,84 м длиной и были подсоединены к TBD-1 системой алюминиевых стоек и подкосов. Чтобы вытаскивать самолёт на берег, была создана специальная колесная тележка фирмы EDO. В модификации TBD-1A было удалено хвостовое колесо, крюк аэрофинишёра и посадочный огонь под фюзеляжем в районе хвостового колеса. Для того, чтобы команде после посадки самолёта было удобно закатывать его на берег, на поплавках посредине были установлены ручки захвата.

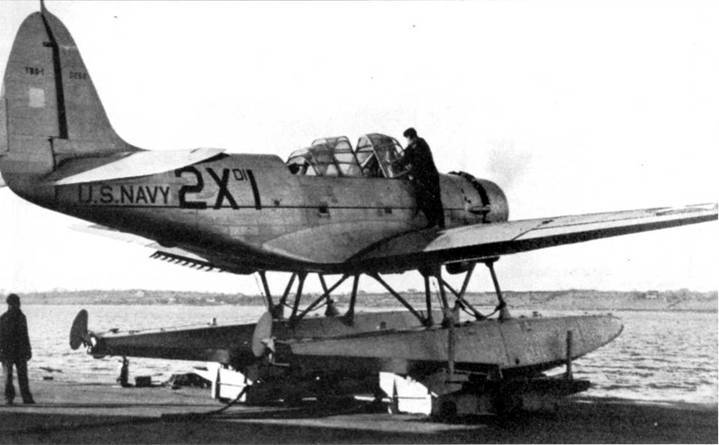

Техники из береговой команды перемещают лестницу для посадки в самолёт. Нью Порт, военно-морская база Род Айлэнд. База была расположена в гавани Кастера, в которой проводились испытания торпед. TBD-1A использовался для испытаний торпед с 1939 по 1943.

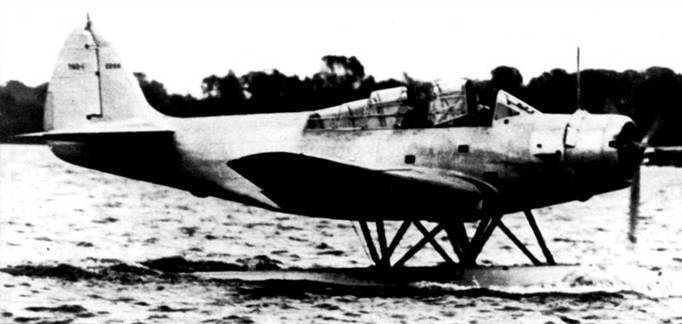

TBD-1A в воде перед испытательным полетом в 1940 году. Двойные поплавки, использованные на TBD-1A, были самыми большими когда-либо применявшимися для одномоторного самолёта.

Первые испытания TBD-1A были сделаны на базе Анакоста. После первого месяца предварительных испытаний, самолёт был передан на базу Гоулд Исланд, Ньюпорт, острова Род Исланд для дополнительных испытаний. Испытания показали, что установка поплавков не вызвала никаких негативных явлений и не изменила полетные характеристики TBD-1А, за исключением снижения скорости на 32 км/час (который ожидался). Летчик-испытатель также заметил, что поведение самолёта на воде TBD-1A было хорошим.

В 1939 году, вариант TBD-1A предложили правительству Нидерландов для использования в качестве берегового патрульного бомбардировщика. Проект, названый «De Vliegende Hollander» (Летучий Голландец) предполагал, что вариант TBD-1А должен быть оснащен двигателем Пратт энд Уитни GR-1820-G105A мощностью 1200 л/ с. Тот же двигатель Голландский заказчик определял для установки в истребители фирмы Брюстер (Brewster) «Buffalo», которые также приобретались Голландией. К тому же, заказчик хотел, чтобы площадь руля была увеличена. Немецкое вторжение в Голландию в 1940 прервали переговоры, и когда фирма Дуглас не смогла заинтересовать Военно-морской флот или любого другого иностранного покупателя в покупке TBD-1 А, проект был отменен.

Поплавки TBD-1А на своих тележках на полиспасе Морской Торпедной Станции на базе ВМС Гоулд Исланд, 1939 год. Первый серийный самолёт был использован для различных испытательных программ. Установка поплавков уменьшала скорость самолёта на 20 миль/час.

Установка поплавков TBD-1A

В 1940 TBD-1А был тщательно исследован на Морском Авиационном Заводе и был возвращён на базу ВМС Гоулд Исланд для серии специальных испытаний торпеды Mk XIII. Военно-морской флот испытывал множество проблем с торпедами, как например, разрушение торпед при ударе об воду, кувырканием, прыжками торпед при встрече с водой и проблемы несрабатывания двигателя торпеды и последующее её затопление. TBD-1A с его малой скоростью и стабильным полётом по курсу стал идеальной платформой как носитель торпеды для проведения испытаний торпед. Испытания проводились с 1942 до 1943, Экспериментальной Группой №2 из 1 Морского Округа. В результате этих испытаний, было сделано масса улучшений на торпеде Mk XIII, тем не менее, торпеда так и не смогла стать идеальным оружием торпедоносцев, и только когда Калифорнийский Технологический институт разработал специальную кольцевую вставку хвоста для Mk XIII, характеристики торпеды существенно улучшились.

Позже TBD-1A был использован, чтобы провести серию испытаний с усиленным крылом предназначенного для установки на TBD-1 и для испытаний нового радиооборудования. После шести лет в роли испытательного стенда, TBD-1А был отправлен в отставку 22 сентября 1943 и списан на следующий день. Из большого количества выпущенных TBD-1. самолёт на поплавках, стал единственным TBD, оснащенный таким образом.

TBD-1А сбрасывает торпеду Mk XIII на испытаниях, проводимых на базе ВМС Гоулд Айлэнд. След дыма за торпедой – выхлоп сгоревшего спирта, на котором работал двигатель торпеды. TBD-1A с его малой скоростью и стабильным полётам по курсу стал идеальным носителем торпед.

Торпедист перегружает торпеду Bliss- Leavitt Mk XIII из укупорки на транспортную тележку. Торпеда Mk XIII для удачного попадания в цель должна быть сброшена на высоте никак не выше 30 метров и на скорости никак не больше, чем 200 км/час. Mk XIII страдала многими проблемами, свойственными всем торпедам, созданным в то время во всех странах.

На 1937год, в Военно-морском флоте США, было уже пять авианосцев (CV). Группы новых торпедоносцев поступают на борт только четырёх: «Саратога» (CV-3), «Лексингтон» (CV-2), «Йорктаун» (CV-5), и «Энтерпрайз» (CV-6), в кратчайший срок лифты и внутренние ангары должны были быть переоборудованы под габариты TBD- 1. Пятый, «Рейнжер», первоначально не входил в планы по переоборудованию под базирование на нём TBD-1, потому, что имел слишком маленькую полетную палубу, чтобы на ней принимать TBD-1 (но, спустя некоторое время, палуба была изменена).

Первым дивизионом, получившей TBD- 1 стал дивизион VT-3, базировавшийся н аборту авианосца «Саратога» (CV-3), который получил первые машины 5 октября 1937 года.

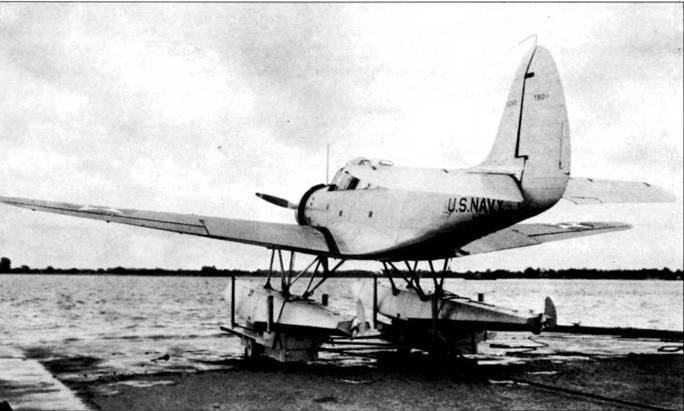

TBD-1 А стоит на берегу, на тележках, на базе NAF Гоулд Исланд, Ньюпорт, острова Род Айлэнд, 1939 год. TBD-1A был стандартным TBD-1, установленным на поплавки EDO. Код на борту, 2XD11, обозначает принадлежность к Второй Экспериментальной Эскадре (ES2), 1-го Морского Округа.
