Танк БТ-7. Вид сбоку, 1935 г.

Топливо – авиационный бензин марки Б-70. Емкость бензобаков – 790 л (бортовые баки – 250 л, кормовой – 400 л, дополнительные 4 на крыльях – 140 л).

Подача топлива – принудительная, шестеренчатым насосом 18ПБ-1 или насосом коловратного типа БНК-5Б (БНК-5). Карбюраторов – два, марки К-17Т.

Масляный насос – шестеренчатый. Емкость двух масляных баков – 48-50 л.

Система охлаждения – водяная, принудительная, с помощью центробежного насоса M17. Емкость радиаторов около 100л.

Механическая силовая передача состояла из многодискового главного фрикциона сухого трения (стать по стали), четырехскоростной коробки передач (начиная с зимы 1937 г. на танках устанавливалась трехскоростная КП), двух многодисковых бортовых фрикционов с ленточными тормозами, двух одноступенчатых бортовых передач и двух редукторов привода к ведущим колесам колесного хода.

Приводы управления танком – механические. Для поворота на гусеничном ходу служили два рычага, воздействовавшие на бортовые фрикционы и тормоза; для поворота на колесном ходу – штурвал. При движении на гусеничном ходу штурвал снимался и укладывался в отделении управления у левого борта танка.

Ходовая часть танка БТ-7 по своей конструкции первоначально была почти идентична ходовой части танка БТ-5. но со временем подверглась ревизии.

Схема подвески осталась без изменений, однако в ее конструкцию были внесены некоторые улучшения, повышавшие надежность. Например, были усилены пружины подвески ведущих колес колесного хода, на которые приходилось около 30% массы танка.

Электрооборудование. Источники электрической энергии – два параллельно соединенных аккумулятора 6СТ-128 (на танках ранних выпусков 6СТА-У111Б), работавших параллельно с генераторами постоянного тока ДСФ-500, ДСФ- 500ХПЗ или ДСФ-500-Т мощностью 336 Вт (на танках 1-й серии генератор ГА-4561 мощностью 270 Вт).

Потребители электрической энергии – электростартеры CMC (3,5 л.с.) или СТ-61 (4 л.с), мотор- вентилятор, умформер радиопередатчика, телефонные аппараты, приборы звуковой и световой сигнализации, прожекторы, аппаратура внутреннего и внешнего освещения танка.

Средства связи. На танках с цилиндрической башней устанавливалась радиостанция 71-ТК-1 с поручневой антенной, а на танках с конической башней – со штыревой антенной. Для внутренней связи имелось переговорное устройство ТПУ-3, ТСПУ-3 или ТПУ-2. Аппараты переговорного устройства соединялись с помощью переходных колодок (с проводом, длина которого позволяла повернуть башню два раза) или вращающеюся электроконтактного устройства ВКУ-1 или ВКУ-3А.

Танковая мощь СССР. Часть I. Увертюра - pic_237.jpg

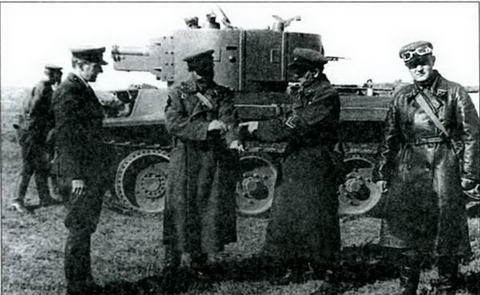

Испытания танка БТ-7 А, 1935 г.

8.4. И снова «трехдюймовка»

Несмотря на то что БТ-7 в серию пошел с 45-мм пушкой, танк, вооруженный «трехдюймовкой», продолжат владеть умами танкостроителей. В апреле I934 г. одна готовая башня Т-26-4 прибыла на ХПЗ, который уже в течение полугода изучал ее документацию с целью возможной установки на БТ. Такое решение могло устроить всех, ведь унификация была одним из столпов советской военной экономики.

После обсуждения в конструкцию башенного погона были внесены небольшие изменения, усилена крыша, предусмотрена установка кормового пулемета.

Так, летом 1935 г. нач. КБ ГХПЗ писал в ОКМО:

« Тов Гинзбург!

Позвольте доложить о мероприятиях по улучшению конструкции башни 26-4 при ее установке в танк Б-Т…

1. Увеличено пространство внутри башни за счет некоторого увеличения ее внешних габаритов.

2. Усилен башенный погон по типу погона танка БТ- 7.

3. Увеличена толщина листов крыши корпуса, усилены стыки броневых листов наваркой дополнительных

угольников…

4. Применен двухскоростной поворотный механизм по типу поворотного механизма танка Т-29.

Ожидается готовность опытного образца танка к испытаниям не позднее 7 ноября с.г. Просим вас командировать Вашего представителя для приемки чертежей танка…»

В октябре 1935 г. новый танк, получивший индекс БТ-7А, поступил на испытания на заводской полигон ХПЗ. Несмотря на благосклонное заключение по результатам испытаний, производство танка было отложено, так как еще шло разбирательство с ЧП 19 сентября 1934 г., когда в результате прорыва газов в боевое отделение Т-26-4 были травматированы двое членов экипажа. Но уже в начале 1936 г. первый танк головной серии «артиллерийских танков» типа БТ-7А был начат сборкой, а вся первая серия была сдана Заказчику 31 августа 1937 г.

Танковая мощь СССР. Часть I. Увертюра - pic_238.jpg
Танковая мощь СССР. Часть I. Увертюра - pic_239.jpg

Коллектив ремонтного завода № 48 во главе с Н. Цыгановым (стоит слева) возле изготовленного танка БТ-ИС

8.5. А колеса лучше?

Ввиду того, что танки БТ на колесном ходу имели привод лишь на одну пару колес, их проходимость по проселку была очень ограниченной. Если в первых БТ мехбригады им. Калиновского перед маршем на колесах выворачивали стойки свечей вторых и (иногда еще) третьих опорных катков, приподнимая их для улучшения сцепления ведущего колеса с грунтом и маневренности танка на проселке, то впоследствии об этом забыли, и танки начали массово буксовать.

Для увеличения проходимости на колесном ходу на проселке еще в 1931 г. Н. Дыренков предлагал дополнить танки цепной передачей крутящего момента с ведущего колеса на третий по счету опорный каток. Но выполнить предложенное быстро и малыми силами он не смог.

Весной 1934 г. с предложением но улучшению конструкции танка БТ к комвойсками УВО И. Якиру обратилась группа «энтузиастов-рационализаторов», возглавляемая изобретателем Н. Цыгановым. Командующий войсками поддержал инициативу и дал задание группе обеспечить «вездеходность танка БТ при движении его на колесах». Для выполнения этого изобретатели приняли решение сделать ведущими не одну, а три пары катков, для подвода мощности к которым внутри танка были продолжены длинные карданные валы, от которых мощность передавалась уже через конические шестерни по вертикальным валам непосредственно к колесам.

В течение четырех месяцев группа из 13 человек на танкоремонтном заводе № 48 Харьковского военного округа занималась реализацией этой схемы на уже списанном танке БТ-2.

23 апреля 1935 г. командующий войсками УВО писал: «После первомайского парада 1934 года т. Сталин указал на необходимость дальнейшего конструктивного улучшении танка БТ, в частности на необходимость изменения движителя танка и превращения всех его колес в ведущие и управляемые, при сохранении всех агрегатов танка, что должно значительно повысить боевую ценность машины.

Вы указали мне тогда на необходимость продумать и осуществить это указание т. Сталина.

В УВО одним из молодых и талантливых изобретателей является командир взвода 4 тп тов. Цыганов….

Я лично вызвал тов. Цыганова, беседовал с ним и поставил задачу – продумать возможность конструктивного улучшения движителя в танках БТ.

За 4 месяца было изготовлено 635 чертежей и 2932 детали спроектированной машины.

Сейчас работа закончена. Изготовлены чертежи и модели ДВУХ НОВЫХ ТИПОВ ДВИЖИТЕЛЯ танка БТ.

ЗАДАЧА, ПОСТАВЛЕННАЯ ТОВ. СТАЛИНЫМ ВЫПОЛНЕНА.

Танковая мощь СССР. Часть I. Увертюра - pic_240.jpg

Проект танка Н. Цыганова («второе изобретение»), 1935 г.
