Борта корпуса имели двойные стенки. Наружные – броневые, съемные; внутренние – стальные 4-мм листы, с внешней стороны которых было приварено по 6 подкосов. К подкосам крепились вертикальные рессоры и съемные наружные броневые листы. Второй и третий внизу соединялись между собой броневой планкой, являвшейся нижней опорой (поддоном) расположенных в этом месте бортовых бензобаков. Между четвертым и пятым подкосами находились масляные баки. Между вторым и третьим подкосами внутренние стенки корпуса выполнялись с развалом для дополнительного подвода воздуха к радиаторам. В кормовой части 4-мм лист имел отверстия для выхода воздуха при движении танка с закрытыми жалюзи, в передней верхней части с левого борта – отверстие для крепления в нем сигнала, а с правого борта – люк с дверкой для удаления из танка стреляных гильз.

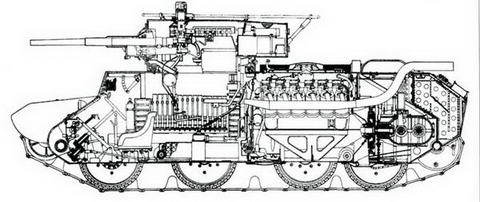

Компоновка танка БТ-7, 1935 г.

На внутреннем листе в местах, не защищенных наружными броневыми листами (у гитары и балансиров), наваривались броневые накладки.

Наружная съемная навесная броня, состоявшая из пяти отдельных листов, крепилась к подкосам винтами с конусной головкой.

Крыша над боевым отделением состояла из трех сваренных друг с другом броневых листов, образующих круглое отверстие нижнего погона башни. Крыша над двигателем – съемная, она вклю чала в себя средний лист, два колпака над радиаторами и поперечную планку. Для доступа к двигателю (чистка свечей, регулировка карбюраторов, заправка водой и т.д.) в средней части листа имелся большой прямоугольный люк. закрывающийся крышкой на петлях. В передней части крышки крепилась ручка, которая одновременно служила ограничителем угла склонения пушки при стрельбе назад. В средней части крышки был установлен воздухоочиститель. Над радиаторные колпаки устанавливались над отверстиями для входа воздуха в радиаторы, зашитая их от поражений.

Крыша трансмиссионного отделения состояла из двух броневых листов жалюзи и расположенного над ними сетчатого колпака. Задний лист жалюзи имел два выреза для прохода выхлопных труб. С правого борта танка проходила тяга управления поворотом жалюзи. Крыша над кормовым бензобаком – съемная, она крепилась винтами с конусной головкой к уголкам внутренних стенок корпуса и заднего листа кормы.

Внутри корпуса танка имелись три поперечные перегородки: моторная, вентиляторная и кормовая. Последняя – между трансмиссионным отделением и кормовым бензобаком. Между отделением управления и боевым находилась распорная арка, усиливавшая подбашенный лист.

Башня. На танках БТ-7 выпуска 1935 и 1936 гг. устанавливалась сварная цилиндрическая башня, идентичная по конструкции со сварной башней танка БТ-5.

Существовало два типа башен – линейная, имевшая снарядную укладку в нише, и радиобашня. у которой в нише находилась радиостанция. Кроме того, на танках выпуска 1937 г. в нише располагался пулемет ДТ. Часть башен оборудовалась также установками для стрельбы по воздушным целям из пулемета ДТ.

Корпус башни состоял из двух полукруглых броневых листов, крыши и ниши. Полукруглые листы сваривались встык и образовывали усеченную конусную часть корпуса. Стыки листов с наружной стороны защищались накладками.

Передний полукруглый лист башни имел амбразуру для спаренной установки пушки и пулемета. Кроме того, в переднем листе находились два смотровых отверстия и под ними два круглых отверстия для стрельбы из личного оружия, закрываемых стальными грушами.

Задняя стенка ниши – съемная, крепилась четырьмя болтами с конусными головками. В верхней части задней стенки также было предусмотрено отверстие для стрельбы из личного оружия.

В средней части крыши над конусной частью башни располагались два овальных люка для посадки экипажа. На танках с зенитной установкой пулемета был только один левый овальный люк. Вместо правого люка монтировалась зенитно-пулеметная установка со своим круглым люком.

Крышки овальных люков имели уравновешивающие пружины, значительно облегчавшие их открывание и закрывание. Ось, пружина и петли крышек люков частично защищались специальными броневыми листами. Крышки люков фиксировались в открытом положении.

В передней части крыши находились три круглых отверстия. Правое предназначалось для установки командирской панорамы, среднее в центре – для вентиляции и левое для перископического прицела. Над нишей в крыше имелось круглое отверстие, и сюда же приваривался броневой стакан для защиты ввода антенны. На танках без радиостанции это отверстие закрывалось заглушкой.

Поворот башни осуществлялся вручную с помощью червячного поворотного механизма.

Вооружение. На танках выпуска 1934-1937 гг. устанавливалась 45- мм танковая пушка 20К образца 1932/34 гг.

Пушка снабжалась вертикальным клиновым затвором с полуавтоматикой инерционно-механического типа, ножным и ручным спусками, корытообразной люлькой, гидравлическим тормозом отката, пружинным накатником и секторным подъемным механизмом.

С пушкой был спарен 7,62-мм пулемет ДТ. Они размешались в обшей маске, с углами возвышения от -8° до +25°.

На танках выпуска 1937 г. (с конической башней) в нише башни располагался еще один пулемет ДТ в шаровой установке.

Кроме того, на части танков выпуска 1937-1939 гг. монтировался пулемет ДТ на зенитной танковой турельной установке П-40. Она позволяла осуществлять плавное слежение пулеметом за целью как в горизонтальной, так и в вертикальной плоскостях со скоростями наведения более 50е в секунду. Угол вертикального наведения от -5° до +90°, горизонтального – 360°. Стрельба из пулемета производилась стрелком с пола или со специальной подножки с помощью зенитного прицела.

Спаренная установка снабжалась двумя общими прицелами: танковым перископическим панорамным прицелом обр. 1932 г. ПТ-1 и телескопическим прицелом ТОП или ТОП-1 обр. 1930 г.

Боеукладка танка располагалась на полу боевого отделения, на боковых стенках корпуса, в нише башни, на стенках башни. Укладка 45-мм снарядов на полу боевого отделения находилась между передней перегородкой и передней балансирной трубой и состояла из двух симметрично расположенных ящиков, в которых были установлены специальные обоймы, заполненные снарядами. Обоймы имели вид чемоданчиков с тремя перегородками, являвшимися опорами для патронов, и крышкой с откидной застежкой и брезентовой ручкой.

В каждую обойму укладывались три снаряда. Каждый ящик содержал 14 обойм, таким образом, в двух ящиках насчитывалось 84 снаряда.

Стреляные гильзы убирали обратно в обоймы, а обоймы – в ящики, чтобы не загромождать ими боевое отделение. На танках, выпускавшихся с 1937 г., можно было выбрасывать стреляные гильзы через специальное окно в правом боковом листе боевого отделения, для чего его заслонка открывалась в сторону навесного борта.

На стенках боевого отделения с помощью специальных планок с резиновой прокладкой и клипс крепилось 34 снаряда: на левой стенке – 15, на правой – 19. Снаряды располагались вертикально в два ряда.

На стенках башни, по обе стороны от ниши, вертикально размешалось по семь снарядов, закрепленных так же, как и на стенках корпуса. На танках с конической башней укладка снарядов на ее стенках отсутствовала.

Укладка снарядов в нише цилиндрической башни состояла из двух стальных коробок по 20 снарядов в каждой (5 рядов по 4 шт.). В нише конической башни снаряды укладывались в трех коробках- стеллажах по 12 штук в каждой. На танках выпуска 1937 г., имевших кормовой пулемет, центральный стеллаж отсутствовал.

Таким образом, боекомплект танка без радиостанции состоял из 172 снарядов. У танков с рацией – из 132 снарядов соответственно.

В боекомплект пулеметных патронов входили 38 магазинов – 2394 патрона.

Двигатель и трансмиссия. На танке БТ-7 устанавливался 12-цилиндровый карбюраторный четырехтактный двигатель М-17Т (выпускался по лицензии фирмы BMW). Его мощность при 1550-1650 об./мин. – 400 л.с.; диаметр цилиндра – 160 мм. Ход поршней левой группы цилиндров – 199 мм, правой – 190 мм. Цилиндры были расположены V-образно, под углом 60°. Степень сжатия – 6. Сухая масса двигателя – 550 кг.
