По компоновке танк Т-46 напоминал Т-26 с двигателем в корме и ведущими колесами переднего расположения. Но форма корпуса танка подверглась некоторым изменениям. Он был крупнее и нес более просторную башню, в которую можно было без изменений установить танковую пушку либо калибра 45-мм (танковая пушка 20К обр. 1932/34 гг.), либо 76-мм (танковая пушка ПС-3 обр. 1933 г.)

Опытный образец танка был построен в 1935 г., но оказался перетяжелен. Его вес почти наполовину превысил положенные 10т, и потому КПП и борт-редуктора, спроектированные для него, уже не справлялись с возросшими нагрузками.

Было принято решение по доработке танка, боевой вес которого разрешили поднять до 14-15 т. Продолжала работы над Т-46 (проекты №№ 46-1, 46-2. 46-3) конструкторская группа нового КБ Опытного завода Спецмаштреста им. Кирова (бывшего ОКМО) под руководством О. Иванова, так как С. Гинзбург был отстранен приказом замнаркома вооружений М. Тухачевского.

При рассмотрении проектов Т-46 для постройки эталона был выбран проект № 46-3, который под индексом Т-46-1, постановлением СТО от 29 февраля 1936 г., был принят на вооружение РККА. Эталон же танка был готов в ноябре 1936 г. Он прошел цикл дополнительных испытаний, и с декабря 1936 г. началось его серийное производство на заводе № 174 им. Ворошилова.

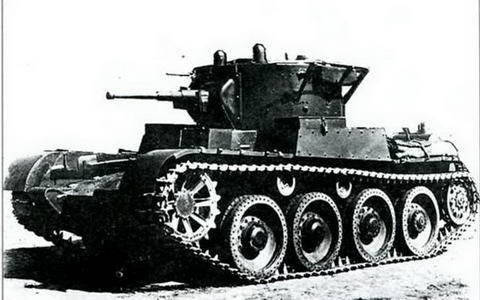

Первый серийный образец танка Т-46А, 1936 г.

Танк Т-46-1 сзади, 1936 г.

Этот вариант, по сравнению с прототипом Т-46, потяжелел еще больше. Его боевой вес составлял уже 17.5 т. что произошло во многом потому, что танк новый двигатель МТ-5 мощностью 300 л.с., а также усиленную броню (толщина вертикальных листов брони теперь составляла 15 мм, а не 10-14, как прежде), вооружение дополнялось огнеметом пневматического типа с баком огнесмеси, танк получил усиленную трансмиссию.

Всего в ноябре-декабре 1936 г. заводом им. Ворошилова было изготовлено 4 серийных танка Т-46-1, которые поступили на войсковые испытания.

Танки эксплуатировались в войсках больше года и показали себя хорошо. Их проходимость на колесном ходу была выше, чем у БТ. подвижность как на гусеницах, так и на колесах была сравнима с ПТ-1.

Танки были легче в управлении, потребляли бензин 2-го сорта. Но…

После всесторонних испытаний серийных танков Т-46-1 начальник УММ с горечью констатировал, что «в результате доработки дешевого Т- 26 к требованиям улучшения его подвижности, мы получит танк, догоняющий по цене средний трехбашенный Т-28». С этим смириться, конечно, никто не мог. Выпуск танка Т-46-1 и все работы по нему в начале 1937 г. были прекращены.

Устройство Т-46-1

Корпус танка был выполнен из броневых листов толщиной 8. 15 и 22 мм (лобовой щиток механика-водителя). По проекту предполагалось изготовление корпуса при помощи сварки, но ввиду неготовности Ижорского завода к серийному производству сварных корпусов первые образцы Т-46-1 были клепаными.

Башня танка цилиндрической формы была увеличена относительно башен Т-26 и БТ дня возможности свободной установки как 45-мм, так и 76-мм пушки. Башня изготавливалась из броневых листов высокой твердости толщиной 15 мм и имела развитую кормовую нишу для размещения части боекомплекта и радиостанции.

В состав основного вооружения танка Т-46-1 входили 45-мм пушка 20К, или 76,2-мм пушка ПС-3, спаренный с ними пулемет ДТ. Кроме того, один пулемет ДТ находился в кормовой башенной установке и один – в запасной укладке (его можно было использовать для обороны танка с воздуха). Кроме того, справа от спаренной установки в шаровом яблоке был закреплен брандспойт пневматического огнемета КС-45. Боекомплект танка составляли 101 выстрел к 45-мм орудию, 43 магазина (2709) патронов к пулеметам ДТ, бак с 50 л огнесмеси на 10-12 выстрелов из огнемета КС-45.

Экипаж танка состоял из трех человек. Механик-водитель размешался в отделении управления слева в выступающей вперед броневой будке. Посадка и выход экипажа из машины производились через двустворчатый люк механика-водителя и два люка в крыше башни.

Как уже упоминалось, после испытаний Т-46 на танке Т-46-1 предполагалось увеличить мощность двигателя до 300 л.с., поэтому его МТО было запроектировано под восьмицилиндровый V-образный дизель ДМТ-5, но ввиду его неготовности в танк был установлен карбюраторный двигатель МТ-5-1 мощностью 330 л.с., имевший такие же габариты, что и дизель-мотор.

В системе охлаждения использовались два осевых вентилятора. Забор охлаждающего воздуха осуществлялся с двух сторон в передней части крыши моторного отделения. Емкость топливных баков составляла 428 л. Запас хода танка по шоссе составлял: на гусеничном ходу до 200 км. на колесном – 400 км.

Трансмиссия танка включала в себя четырехскоростную КПП, расположенную под полом боевого отделения, бортовые фрикционы, бортовые редуктора.

При движении на колесном ходу две задние пары опорных катков шасси были ведущими, а передняя пара – поворотными. При движении на колесах в качестве механизма поворота использовался простой дифференциал, отключавшийся при движении на гусеницах.

Для управления при движении на гусеницах применялись рычаги, на колесах – рулевая колонка автомобильного типа. При сваливании гусениц переход на колесный ход можно было произвести без выхода экипажа из машины при помощи рычагов на коробке передач. Подвеска танка – блокированная пружинная, состояла из четырех пар опорных и двух пар поддерживающих катков, а также двух ведущих катков цевочного зацепления и двух направляющих катков с механизмами натяжения. Танк получил мелкозвенчатые гусеничные цепи из литых траков шириной 390 мм, выполненных из стали Гартфильда по типу траков танка Т-26.

Электрооборудование машины было выполнено по однопроводной схеме с напряжением 12 В. Источниками питания были аккумуляторная батарея 6СТЭ-128 емкостью 128 Ач и генератор мощностью 500 Вт.

Танк оснащался радиостанцией 71-ТК-1, размешенной в нише башни.

Танк ПТ- 1А на испытаниях, 1935 г.

Улучшенный ПТ-1А

Практически сразу по окончании испытаний ПТ-1 ТО ЭКУ ОГПУ начал работы над улучшенным вариантом танка ПТ-1. Проектирование вновь велось под руководством «бывшего члена Промпартии» Н. Астрова, но уже при участии ОКМО. По доработанному проекту было начато изготовление двух опытных образцов, получивших индекс ПТ-1 А.

Первый образец изготавливался на заводах «Серп и Молот», а также «Красный Пролетарий». Здесь были изготовлены механизмы танка и некоторые корпусные детали, но в целом танк закончен не был.

Второй образец изготавливался на Опытном заводе Спецмаштреста им. Кирова под руководством ведущего инженера В. Цейца.

В октябре 1934 г. опытный образец танка поступил на испытания, которые закончились неплохо, и вскоре документация по ПТ-1 А вместе с опытным образцом были переданы на ХПЗ для изготовления серии для войсковых испытаний. В отличие от танка ПТ-1 в конструкцию ПТ-1 А было внесено большое количество изменений.

Для увеличения водоизмещения корпус танка был удлинен на 560 мм, что позволило увеличить толщину бронелистов с 10 мм на аналогичные, имеющие толщину 13 мм.

На верхнем листе корпуса были установлены две небольшие броневые рубки. В правой находился механик-водитель, а в левой – стрелок-радист. Для наблюдения за полем боя применялись щели, закрытые стеклоблоками «триплекс». Для посадки и высадки экипажа численностью 4 человека использовались три люка – в башне и передней части крыши корпуса.
