Экипаж танка состоял из двух человек, которые располагались «в затылок» в боевом отделении под башней. Для посадки и высадки экипажа применялся башенный люк. Механик-водитель влезал в танк первым, и его рабочее место находилось в корпусе, а наблюдательный лючок-пробка – в подбашенной коробке. Командир танка входил в танк последним, а покидал его первым, так как его рабочее место находилось в башне позади и вверху относительно механика-водителя. В случае гибели командира танка механик-водитель оказывался запертым на своем месте, так как вытащить командира и освободить путь себе он никак не мог.

Башня танка имела большие размеры и изготавливалась штамповкой. По заданию она должна была иметь круговое вращение, но в ходе испытаний выяснилось, что вести огонь назад по ходу танка нельзя, так как особенности посадки экипажа мешали этому.

Кроме того, во время испытаний были обнаружены многочисленные поломки МТО, затекание воды в люк водителя при сходе в воду и выходе из нее, спадание гусеничных цепей, недостаточная маневренность на воде, «недоработки конструкции ходовой части».

Вскоре после испытаний Т-37Б П. Шитиков подал проект нового танка Т-37В, который отличался задним расположением ведущего колеса, дальнейшим облегчением конструкции, улучшением размещения членов экипажа, увеличением запаса хода. Так, в письме зам. начальника АБТУ РККА Г. Бокису от 28 июня 1935 г. Шитиков писал:

«Информирую Вас, что мною уже окончательно закончена модернизация Т-37 А, которая содержит:

1) по весу легче, следовательно, скорость выше;

2) имеет лучшую пулестойкость;

3) изготовление значит, проще;

4) свободно размещены командир и водитель, они могут свободно обмениваться местами, не выходя из танка;

5) лучшая плавучесть.

Прошу посмотреть эту работу. Она проделана в порядке социалистического соревнования по рабочему проекту».

Но эта модификация Т-37 уже не вызвала одобрения у руководства УММ, и потому работы по его изготовлению не проводились.

Рождение Т-38

Еще до завершения работ над танками Т-43 КБ завода № 37 под руководством Н. Астрова начало проработку нового варианта гусеничной амфибии на базе Т-37А, которая была бы надежнее, имела бы больший запас плавучести и запас хода.

Проект получил заводской индекс 09А. При разработке нового танка конструкторы по возможности постарались использовать элементы Т-37А, к этому времени хорошо освоенного в производстве. Его компоновка была аналогична Т-37А, но механик-водитель был размещен справа, а башня слева.

В новом танке было решено обойтись без дополнительных надгусеничных поплавков, обеспечивая плавучесть танка только увеличенным водоизмещением герметичного бронекорпуса. .Для этого при сохранении базы танка у новой машины максимально увеличили ширину корпуса. От Т-37А остались также гусеничные цепи, конструкция тележки подвески, опорные катки и ведущие колеса.

Поскольку двигатель и трансмиссия танка остались прежними, его разработка прошла быстро, и уже в июне 1935 г. опытный образец танка, получившего армейский индекс Т-38. вышел на испытания.

Танк Т-38 первой серии, 1935 г.

Но, несмотря на то что новый танк создавался с широким использованием задела по серийному Т-37А. Т-38 обнаружил большое количество недоработок. Он ломался с поразительной регулярностью – практически во время каждого выхода на пробег. По этой причине испытания нового танка с перерывами на ремонт продлились до зимы 1935 г., и лишь 29 февраля 1936 г. постановлением Совета труда и обороны (СТО) СССР танк Т-38 был принят на вооружение Красной армии взамен Т-37А. А с марта 1937 г. началось его серийное производство.

Серийный Т-38 несколько отличался от прототипа – в нем была добавлена дополнительная пара поддерживающих катков в ходовую часть, незначительно изменилась конструкция корпуса. В 1936 г. на танки Т-38 поступали сварные башни Ижорского завода, изготовленные в 1935 г. для танка Т-37А, но главным производителем башен для Т-38 уже стал Подольский завод.

В конце 1936 г. в производство был принят танк Т-38 с «тележками нового образца», которые отличались более простой конструкцией. В них отсутствовал поршень внутри горизонтальной пружины, а чтобы направляющий стержень не вышел из трубки при возможном случае разгрузки катков, к кронштейнам тележки крепился стальной трос, ограничивающий ход катков тележки. Танк с новыми тележками прошел 1300 километров по дорогам и пересеченной местности, причем новые тележки показали себя хорошо.

В отчете по испытаниям было сказано следующее: «Танк Т-38 пригоден для решения самостоятельных тактических задач. Однако для повышения динамики необходимо поставить двигатель М-1. Кроме того, необходимо устранить недостатки: гусеница спадает при движении по пересеченной местности, недостаточна амортизация подвески, рабочие места экипажа неудовлетворительны, водитель имеет недостаточный обзор влево, повысить плавучесть танка». Но ничего по исправлению этих недостатков сделано не было.

Устройство Т-38

Компоновочно новый танк в целом повторял Т-37А, но механик-водитель был сдвинут к правому борту, а башня – к левому. По сравнению с Т-37А он имел значительно более широкий корпус без надгусеничных поплавков.

Вооружение танка осталось прежним – 7,62-мм пулемет ДТ в шаровой установке в лобовом листе башни танка. Конструктивно башня была аналогичной башне Т-37А.

Сохранил Т-38 двигатель и трансмиссию, что нес Т-37А, которые размешались по оси между сиденьями командира и водителя.

Ходовая часть была во многом подобна таковой у Т-37А, от которого, как уже говорилось, были позаимствованы конструкция тележек подвески, опорные катки и гусеничные цепи. В танках второй серии была изменена конструкция ведущего колеса, а направляющее колесо стаю в основном идентичным опорному катку.

На плаву Т-38 двигался при помощи трехлопастного винта, а для изменения направления использовался плоский руль. Привод к винту при помощи карданного вала осуществлялся от редуктора отбора мощности на КПП.

Электрооборудование Т-38 было выполнено по однопроводной схеме с бортовым напряжением 6 В. В качестве источников электроэнергии использовались аккумулятор З-СТП-85 и генератор ГБФ-4105.

«Танк Молотова»

Весной 1936 г. по требованиям Комитета обороны ГАЗ им. Молотова должен был освоить выпуск плавающих танков Т-38. Однако завод имел уже отрицательный опыт производства Т-37А, когда в течение 1935 г. он не смог сдать Заказчику серию всего в 50 машин.

Танк ТМ, 1934 г.

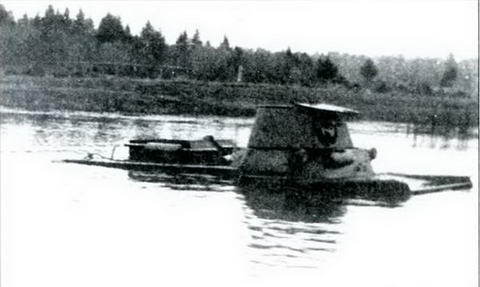

Танк ТМ на испытаниях, 1936 г.

Но образованная в КБ завода «конструкторская группа танков» вышла в начале 1932 г. на дирекцию завода с предложением о разработке собственного плавающего танка, в котором были бы «устранены все недостатки московской машины». Руководство завода поддержат инициативу «снизу», так как изготовление «своего» танка давало ГАЗу некоторые преимущества. Таким образом, весной 1936 г. ГАЗ направил УММ письмо, в котором последнее извещалось, что завод ведет проектные работы по созданию нового танка, причем «проектируемая машина будет иметь лучшие боевые и технические характеристики по сравнению с танком Т-38».

Разработка танка, получившего заводской индекс «ТМ» (Танк Молотова), началась еще в январе-феврале 1936 г. под руководством главного инженера завода В. Данилова, а к лету уже были собраны два «эталонных» танка. Первая машина была отправлена на НИБТполигон (Кубинка), а вторая – осталась на заводе для отработки конструкторской и производственной документации, так как завод был уверен в принятии танка на вооружение.
