Ознакомительная версия. Доступно 8 страниц из 39.На Ausf.E была применена полностью новая ходовая часть, включавшая в себя шесть сдвоенных обрезиненных опорных катков на борт и торсионную подвеску. В подвесках первого и шестого опорных катков были установлены амортизаторы. Изменились поддерживающие катки и ленивец. Был установлен двигатель Maybach HL 120TR мощностью 300 л.с. и десятискоростная коробка передач Variorex SRG 328–145.
Курсовой пулемет размещался в новой шаровой установке Kugelblende 30 (число «30» в обозначении соответствует толщине брони). Механик-водитель получил комбинированный (смотровая щель с триплексом и перископ) прибор наблюдения Fahrersehklappe 30. Крышки бортовых башенных люков стали двухстворчатыми. В нижних бортовых листах корпуса между верхней ветвью гусениц и опорными катками появились эвакуационные люки. Несколько видоизменились люки моторного отделения. Остальные узлы и агрегаты танка, включая вооружение, изменений не претерпели. В 1940–1941 годах часть машин модификации Е была перевооружена 50-мм пушками KwK 38.
В ходе войны некоторое количество Pz.III Ausf.E переоборудовали в машины передовых артиллерийских наблюдателей и БРЭМ.
Средний танк Pz.III Ausf.D.
Pz.III Ausf.F
Незначительно модернизированный вариант Ausf.E. Обе машины практически идентичны по внешнему виду. Танки варианта F поздних выпусков имели защиту башенного погона от пуль и осколков, предохранявшую от заклинивания, дополнительные приборы наружного освещения и новую командирскую башенку.
С октября 1939-го по июль 1940 года заводские цеха покинуло 435 танков Auaf.F. Выпуск такой большой серии боевых машин в такие сроки был уже не под силу фирме Daimler-Benz. Поэтому к производству подключились фирмы FAMO, MAN, Alkett и Henschel.
В июне 1940 года были выпущены первые 10 танков, вооруженные 50-мм пушкой KwK 38 с длиной ствола 42 калибра. Установка новой пушки потребовала переделки лобовой части башни. На танках с 37-мм орудием маска располагалась как бы внутри башни, а на машинах с 50-мм пушкой — снаружи. Количество спаренных пулеметов сократилось до одного.
Варианты командирских башенок.
Pz.III Ausf.G
Производство танков Ausf.G началось в апреле — мае 1940 года и продолжалось до февраля 1941- го. За это время было выпущено около 600 машин.
В конструкцию танка внесли много мелких изменений. Толщину брони кормы корпуса увеличили с 21 до 30 мм. На крыше башни появился электрический вентилятор, закрытый броневой крышкой, и лючок для стрельбы из ракетницы. На корме башни начали крепить ящик для снаряжения, получивший прозвище «ящик Роммеля», — он впервые появился на танках Африканского корпуса. Танки поздних выпусков получили новые командирские башенки с пятью смотровыми приборами, унифицированные с башенками танков Pz.IV. Ширину гусениц на них довели до 400 мм, установили новые ведущие и направляющие колеса.
Некоторое количество боевых машин модификации G изготовили в тропическом варианте Ausf.G (trop), установив на них усиленную систему охлаждения и воздушные фильтры.
Pz.III Ausf.D. Польша, сентябрь 1939 года. Теоретически механик- водитель и стрелок-радист могли пользоваться для посадки в танк люками доступа к агрегатам трансмиссии. Однако совершенно очевидно, что в боевой обстановке сделать это было практически невозможно.
К этапному же изменению в конструкции танка можно отнести только замену вооружения. После завершения Французской кампании в августе 1940 года был поднят вопрос об усилении огневой мощи Pz.III. В этой связи часто упоминается достаточно любопытный факт расхождения во взглядах фюрера и Службы вооружения сухопутных войск. Гитлер якобы потребовал установить на танк 50-мм пушку с длиной ствола в 60 калибров, но вооруженцы ослушались и остановили свой выбор на «короткой» 50-мм пушке с длиной ствола в 42 калибра. На самом же деле все обстояло несколько проще — установить 60-калиберную пушку в «тройку» в тот момент не представлялось возможным, поскольку испытания нового орудия начались только 1 августа 1940 года и продолжались до зимы 1942-го. Что касается 42-калиберной пушки, то ее серийное производство началось в конце июня 1940 года и альтернативы ей не было. В июле месячный выпуск достиг 40 штук, а к осени 1941-го ежемесячно изготавливалось 250 орудий. Быстрому освоению новой пушки способствовало ее конструктивное подобие 37-мм орудию. Производство последнего прекратилось в августе 1940 года, но еще вплоть до октября 37-мм пушки продолжали устанавливаться в танки. Впрочем, впоследствии все они были заменены 50-мм.
Pz.III Ausf.E 31-го танкового полка 5-й танковой дивизии. Балканы, 1941 год.
Pz.III Ausf. Н
В октябре 1940 года заводы MAN, Alkett, Henschel, Wegmann, MNH и MIAG начали производство боевых машин версии Н. До апреля 1941 года было выпущено 310 единиц. Первоначальный заказ на 759 танков был сокращен в пользу следующей модификации — Ausf.J.
Pz.III Ausf.F, перевооруженный 50- мм пушкой. Кроме нового орудия, на этой машине установлено дополнительное бронирование лобового листа корпуса.
Важнейшие изменения затронули кормовую часть башни — теперь она изготавливалась из цельной гнутой 30-мм бронеплиты. На лобовую часть корпуса наваривался дополнительный 30- мм броневой лист, в котором выполнялись вырезы под смотровой прибор механика-водителя и установку курсового пулемета. Таким образом, лобовая броня корпуса увеличилась до 60 мм.
Подобно танкам Ausf.G поздних выпусков, машины версии Н оснащались новыми командирскими башенками, 400-мм гусеницами массой 700 кг каждая, новыми ведущими и направляющими колесами. Передние поддерживающие катки сместили вперед, ближе к амортизаторам.
На танках взамен десятискоростных устанавливались шестискоростные механические синхронизированные коробки передач типа Maybach SSG77.
В результате всех нововведений масса танка возросла до 21,6 т.

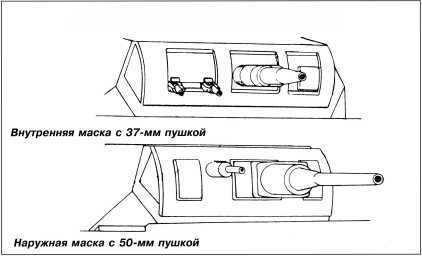

Варианты масок у танков с разными пушками.
Pz.III Ausf.G ранних выпусков с 50-мм пушкой. 10-я танковая дивизия, Восточный фронт, 1941 год. Эта машина оборудована для подводного хода, возможно по этой причине на надгусеничной полке установлен нештатный ящик ЗИП, большего, чем обычно, размера.
Pz.III Ausf.J
Следующим вариантом танка Pz.III стала модификация J. Она находилась в серийном производстве с марта 1941-го по июль 1942 года.
Толщину лобового броневого листа корпуса довели до 50 мм. В связи с этим в лобовом листе были смонтированы шаровая установка Kugelblende 50 для пулемета MG34 (аналогичная используемой на танках Pz.IV Ausf.F) и смотровой прибор механика-водителя Fahrersehklappe 50 с бинокулярным перископом KFF 2. Броневая защита башни и бортов корпуса осталась прежней — 30 мм, толщина щита маск-установки пушки — 20 мм.
Изменилась конструкция буксирных крюков, двухстворчатые крышки люков доступа к агрегатам трансмиссии заменили на одностворчатые (на танках поздних выпусков также поступили с люками доступа к двигателю), воздушные фильтры двигателя перенесли с моторной перегородки на карбюраторы. Было внесено много других более мелких усовершенствований.
