Несколько машин французы на завершающем этапе войны передали англичанам (как бы в обмен на тяжелые Мк V — сами французы до конца войны своего тяжелого танка не имели), которые использовали их в качестве машин управления.

«Рено» FT-17 выпускался в четырех вариантах: пулеметном (Char Mitrailler 8 mm), пушечном (Char Canon 37 mm), командирском или, как его называли, «радиотанк» (Char signal TSF) и танк огневой поддержки (Char Canon 75 mm BS) с 75-мм гаубицей «Шнейдер».

Схема компоновки с задним расположением моторно-трансмиссионного отделения (МТО) и ведущих колес, передним — отделения управления и средним — боевого отделения с установкой вооружения во вращающейся башне, до сих пор остается классической. Рено не первый поставил башню на боевую машину — вращающиеся башни с пулеметным, пушечным или смешанным вооружением тогда уже широко применялись на бронеавтомобилях. Но Рено стал первым, кому удалось создать действующий танк с вращающейся башней.

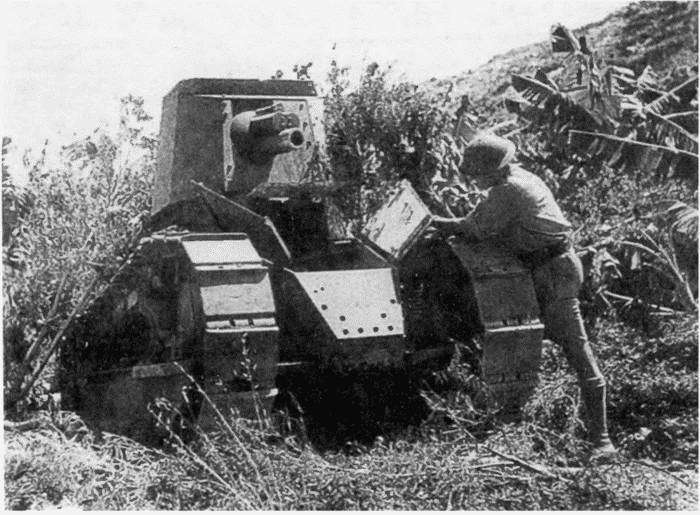

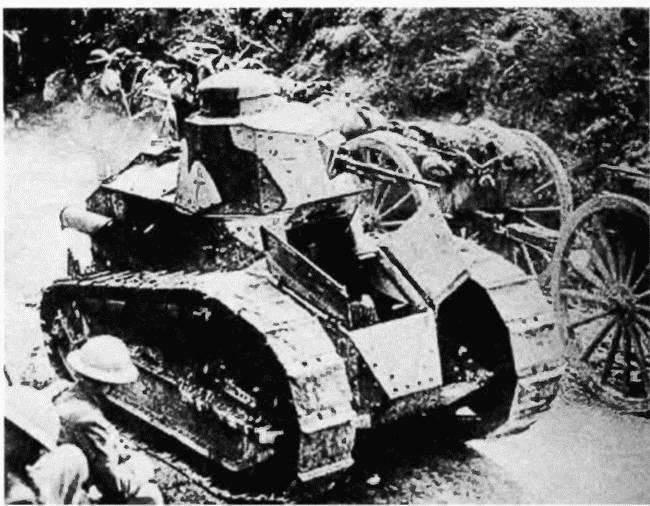

Водитель (специальность «механика-водителя» тогда еще не сформировалась) сидел в передней части корпуса по оси машины на установленном на днище откидном сиденье. Стрелок (он же командир машины) располагался в башне стоя или полусидя в брезентовой петле, позже установили небольшое регулируемое по высоте сиденье. Для входа и выхода экипажа служил лобовой люк с трехстворчатой крышкой, а в задней части башни слева выполнили аварийный люк-лаз с двустворчатой крышкой. Все крышки люков крепились на внешних петлях.

Верхняя створка лобового люка со смотровой щелью на марше откидывалась вверх, образуя окно механика-водителя. В бою он вел наблюдение через три открытые смотровые щели в верхней створке и в скулах корпуса. Обитаемый объем отгораживался от МТО стальной перегородкой с двумя зарешеченными окошками для циркуляции воздуха — окошки снабжались откидными заслонками для защиты экипажа в случае пожара двигателя.

Несущий корпус «Рено» FT представлял собой каркас из уголков и фасонных деталей, к которым на заклепках крепились броневые листы и детали ходовой. Прототип танка имел литую лобовую часть корпуса, но сложность с получением броневых отливок нужного профиля и необходимой точности заставили сделать корпус полностью клепанным из катаных листов. Толщина вертикальных листов корпуса составляла 16 мм, наклонных — 8 мм, крыши и днища — 6 мм.

Бронестойкость корпуса увеличивалась за счет установки листов под наклоном.

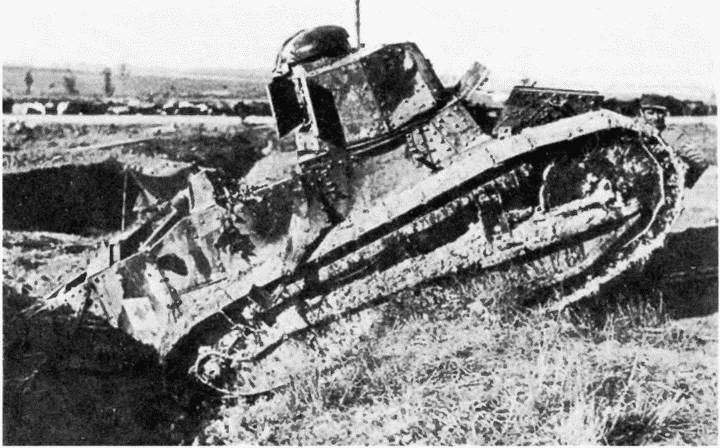

Далеко не сразу удалось решить вопрос с башней. Прототип «Рено» FT имел литую башню со сферическим наблюдательным «куполом», выполненным заодно с крышей башни. «Купол» уже в первых серийных танках пришлось заменить цилиндрическим колпаком с пятью смотровыми щелями и грибовидной откидывающейся крышкой. Кроме упрощения изготовления, это еще и улучшало вентиляцию. Смотровые щели выполнялись также в створках башенного люка, а в клепаных башнях — и в передних скулах, хотя здесь от них было больше вреда, чем пользы. Далее пришлось упрощать и конструкцию самой башни. Фирма «Рено» по собственной инициативе оснастила первые 100 машин восьмигранной клепаной башней. Испытания показали ее полную пригодность, причем оказалось, что пушку и пулемет можно размещать в одинаковых башнях с соответствующими изменениями установки. Универсальная башня диаметром 1,07 м, приспособленная для установки пушки или пулемета пошла в серию и получила название «омнибус» (omnibus no-латыни — «для всех»). Она устанавливалась на шаровом погоне, для ее опоры на бортах корпуса приклепывались короткие скобы.

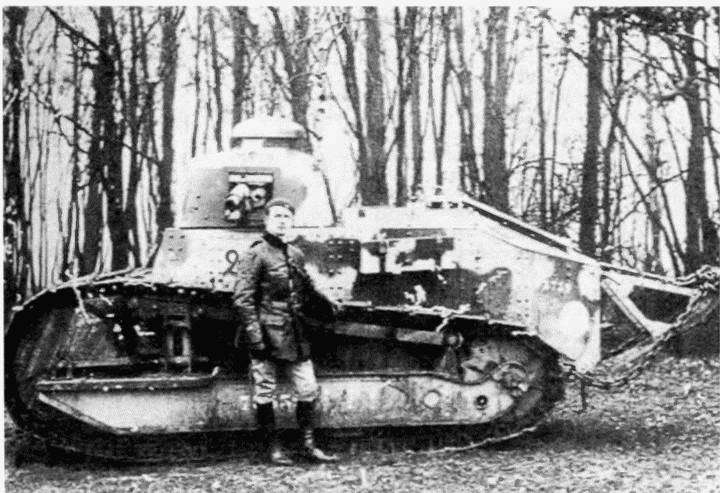

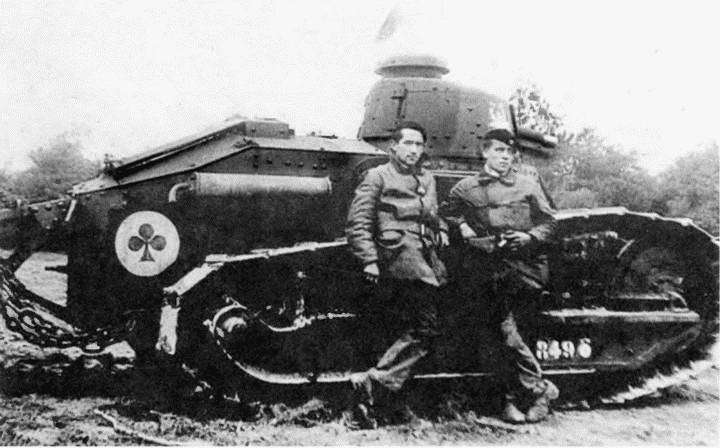

Третий и последний вариант башни имел коническую форму, которую Рено предполагал изначально. Теоретически она обладала лучшей бронестойкостью, но качество катаной плоской брони было тогда выше, чем литой или кованой, поэтому восьмигранная башня демонстрировала лучшую стойкость против бронебойных пуль, чем коническая. Эти башни изготавливались фирмой «Южин» (Acieries Paul Girod, Ugine) и ставились в основном на танки фирмы «Рено», но поставлялись и другим производителям. Машины с литыми коническими башнями появились в 1918 году, из-за чего их иногда именуют FT-18, хотя в остальном это были все те же FT-17 (далее, во избежании путаницы, будет использоваться обозначение «Рено» FT). Толшина броневых листов клепаной башни составляла 16 мм, литой -до 22 мм. В целом броня обеспечивала экипажу неплохую по тем временам защиту.

37-мм танковая пушка SA18 «Гочкис» («Пюто»), как и пехотная М1е 1916 TR, была выполнена на основе старой морской и имела длину ствола 21 калибр, нарезной части -15 калибров, полуавтоматический вертикальный клиновый затвор, пружинные противооткатные устройства, литой кожух люльки, пистолетную рукоятку управления, телескопический прицел. Для установки в башню пушка крепилась в полусферическом щите, который своими горизонтальными цапфами опирался в гнезда поворотного вертикального щита. Угол вертикальной наводки — от -20° до +35°. Стрельба велась унитарными выстрелами с чугунной (435 г) или стальной (560 г) осколочными гранатами, снаряженными мелинитом, и бронебойным снарядом (510 г). Начальные скорости снарядов — соответственно 402, 367 и 390 м/с. Дальность стрельбы — до 2400 м, однако видимость из танка позволяла стрелять не далее 800 м. Бронебойный снаряд мог пробивать 12-мм броню на дальности до 500 м. Для самообороны вблизи танка (75-100 м) служил картечный выстрел. Боевая скорострельность — до 10 выстр./мин. Трубка оптического прицела защищалась стальным кожухом. Стрелок с помощью наплечников усилием плеч и спины поворачивал башню, производя грубую наводку, затем с помощью плечевого упора пушки доворачивал ее на цель. Аналогично производилась наводка и в пулеметном варианте танка, угол вертикальной наводки пулемета составлял от -20° до + 35^е.
